Работа 4.6.1 YDC-924 Разрешающая способность микроскопа
Лабораторная работа 4.6.1
Исследование разрешающей способности микроскопа методом Аббе.
Цель работы: Изучение дифракционного предела разрешения объектива микроскопа.
В работе используются: лазер; кассета с набором сеток; линзы; щель с микрометрическим винтом; оптический стол; экран; линейка.
Схема установки:
Д
анные установки:
Теоретическая часть:
Условие видимости решетки с периодом
через линзу диаметром
и фокусным расстоянием
связанное с дифракционным расхождением пучка
Условие максимума интенсивности для двумерной сетки
Ход работы:
-
Определим периоды решеток по их пространственному спектру. Измерим для каждой сетки расстояние
![]()
между двумя соседними максимумами, и по этому значению определим ее период ![]()
по формуле ![]()
:
:| № | n макс |
|
|
|
|
|
| 1 | 22 | 27,5 | 12,50 | 0,23 | 52,8 | 1,0 |
| 2 | 75 | 28,0 | 3,73 | 0,07 | 176,8 | 3,2 |
| 3 | 22 | 26,8 | 12,18 | 0,23 | 54,2 | 1,0 |
| № | n макс |
|
|
|
|
|
| 4 | 35 | 27,6 | 7,89 | 0,14 | 83,7 | 1,5 |
| 5 | 43 | 27,1 | 6,30 | 0,12 | 104,7 | 1,9 |
| 6 | 17 | 20,0 | 11,76 | 0,29 | 56,1 | 1,4 |
-
Соберем модель проекционного микроскопа и определим все характерные расстояния:
|
|
|
|
|
| 13,7 | 55,8 | 2,7 | 49,6 |
,см
,см
Таким образом увеличение микроскопа будет равно:
Получим на экране изображения сеток, и измерим их периоды
по которым легко определить период решетки
:
| № | n макс |
|
|
|
|
|
| 1 | 10 | 5,1 | 5,10 | 0,05 | 68,2 | 0,3 |
| 2 | 10 | 13,3 | 13,30 | 0,05 | 177,8 | 0,9 |
| 3 | 13 | 6,1 | 4,69 | 0,04 | 62,7 | 0,3 |
| 4 | 20 | 14,3 | 7,15 | 0,03 | 95,6 | 0,5 |
| 5 | 10 | 8,7 | 8,70 | 0,05 | 116,3 | 0,6 |
| 6 | 15 | 5,4 | 3,60 | 0,03 | 48,1 | 0,2 |
-
Поместим щелевую диафрагму в фокальную плоскость линзы
![]()
. Определим для каждой решетки минимальный размер диафрагмы ![]()
при котором на экране еще видно изображение сетки. Определим по нему значение периода сетки:
. Определим для каждой решетки минимальный размер диафрагмы
| № |
|
|
|
| 1 | 2,44 | 50,8 | 1,0 |
| 2 | 0,73 | 169,9 | 11,6 |
| 3 | 2,41 | 51,5 | 1,1 |
| 4 | 1,46 | 84,9 | 2,9 |
| 5 | 1,21 | 102,5 | 4,2 |
| 6 | 2,76 | 44,9 | 0,8 |
-
Проверим теорию Аббе. Возьмем измеренные в первом пункте значения периодов:
| № |
|
|
|
| 1 | 52,8 | 1,0 | 2,44 |
| 2 | 176,8 | 3,2 | 0,96 |
| 3 | 54,2 | 1,0 | 2,41 |
| 4 | 83,7 | 1,5 | 1,46 |
| 5 | 104,7 | 1,9 | 1,21 |
| 6 | 56,1 | 1,4 | 2,76 |

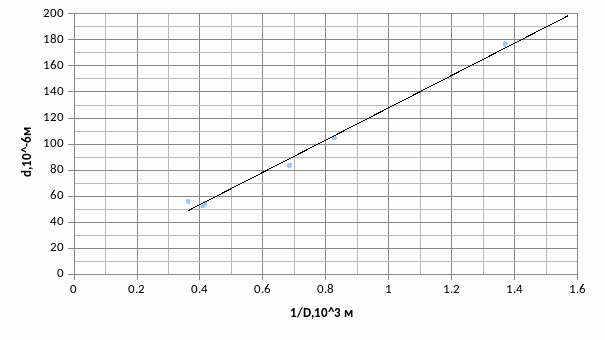

Построим график зависимости
:
Что с учетом погрешностей совпадает с значением
.
-
Проделаем качественные опыты по пространственной фильтрации и мультиплицировании.
2
