Работа 4.3.1 YDC-924 Дифракция света
Лабораторная работа 4.3.1
Изучение дифракции света
В работе используются: оптическая скамья; ртутная лампа; монохроматор; набор щелей; микроскоп; зрительная труба.
А.Дифракция Френеля

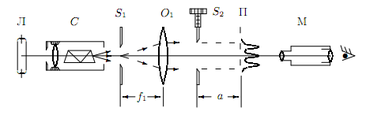

Схема установки:
П
– плоскость наблюдения
О – линза
S – щель
Л – ртутная лампа
С – монохроматор
Начальные данные:
Ноль микрометра :
Длина волны
Ход работы:
-
Уменьшая расстояние от щели до микроскопа a, фиксируем значения расстояний при появлении новых n темных полос. По формуле
![]()
, определим ширину m-ой зоны Френеля, где m – равно числу темных полос плюс 1 :
, определим ширину m-ой зоны Френеля, где m – равно числу темных полос плюс 1 :| n | 1 | 2 | 3 | 4 | 5 |
| m | 2 | 3 | 4 | 5 | 6 |
| a,мм | 30 | 20 | 14 | 11 | 9 |
|
| 362 | 362 | 350 | 347 | 343 |
|
| 6 | 9 | 12 | 16 | 19 |
Измерим ширину щели:
-

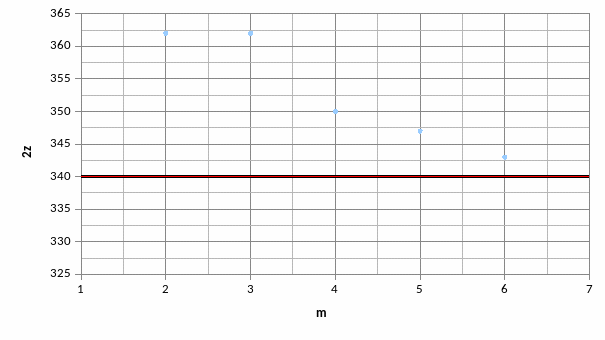

По полученным данным построим график зависимости ширины зоны Френеля от ее номера:
Б.Дифракция Фраунгофера на щели

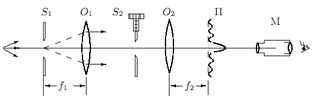

Схема установки:
П
– плоскость наблюдения
О – линза
S – щель
Л – ртутная лампа
С – монохроматор
Начальные данные:
Установим размер щели
Фокусное расстояние линзы
Длина волны
Ход работы:
-
Измерим с помощью винта поперечного перемещения микроскопа координаты х нескольких дифракционных минимумов:
| m | 1 | 2 | 3 | 4 | 5 | 6 | -1 | -2 | -3 | -4 | -5 | -6 |
|
| 2,5 | 4,9 | 7,5 | 9,5 | 11,5 | 13,6 | -2,4 | -5,0 | -7,5 | -9,5 | 11,5 | 13,5 |
|
| 50 | 98 | 150 | 190 | 230 | 272 | -48 | -100 | -150 | -190 | -230 | -270 |
-

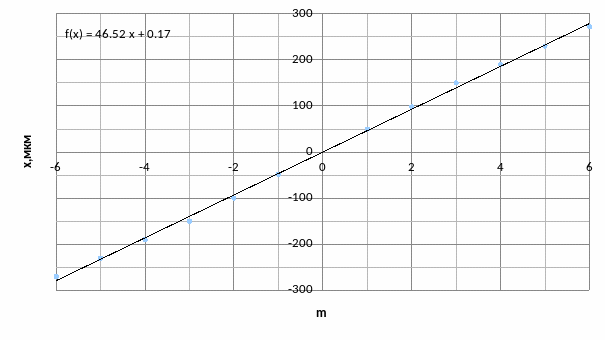

По полученным данным построим график зависимости
![]()
:
:
По формуле
найдем ширину щели:
В.Дифракция Фраунгофера на двух щелях

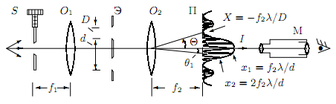

С
хема установки:
П – плоскость наблюдения
О – линза
S – щель
Л – ртутная лампа
С – монохроматор
Начальные данные:
Фокусное расстояние линзы
Фокусное расстояние линзы
Длина волны
Ход работы:
-
Определим координаты
![]()
самых удаленных друг от друга темных полос внутри первого максимума, а также координату центра максимума:
![]()
самых удаленных друг от друга темных полос внутри первого максимума, а также координату центра максимума:
Всего в первом максимуме обнаружено n=20 светлых полос, поэтому расстояние между ними равно:
Теперь можно найти расстояние между щелями:
-
Исследуем влияние пространственной когерентности на видность картины.
Теперь найдем экспериментально такую ширину щели
, при которой исчезают интерференционные полосы.
Г.Дифракция Фраунгофера на двух щелях

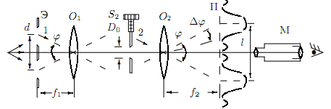

Схема установки:
П
– плоскость наблюдения
О – линза
S – щель
Л – ртутная лампа
Начальные данные:
Фокусное расстояние линзы
Фокусное расстояние линзы
Длина волны
Ход работы:
-
При помощи микроскопа измерим расстояние между щелями:
-
Найдем ширину
![]()
щели ![]()
при котором пропадает различия между изображениями двух щелей:
Теперь подберем экспериментально ширину
щели
такой, чтобы два изображения видимые в микроскоп были максимально размыты, но при этом еще видимы
2
