Для дополнительного контроля правильности полученных результатов моделирования полезно кнопками: , и включить индикаторы постоянных составляющих токов, напряжений и мощностей и проанализировать их показания (см. рис.16).

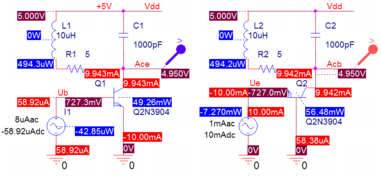

Рис.16. Схемы рис.16 с включенными индикаторами постоянных составляющих токов, напряжений и мощностей.

5. Источники сигналов.

5.1. Источники аналоговых сигналов

5.1.1. Генераторы периодической последовательности импульсов напряжения VPULSE и тока IPULSE.

Параметр импульсов этих генераторов отображаются рядом с изображением элемента. В этих генераторах задается первый (исходный) уровень (V1, I1), второй уровень (V1, I1) напряжения или тока, задержка (TD), время перехода из первого уровня во второй (TR - длительность фронта) время возвращения в исходный уровень (TF -длительность спада), длительность вершины импульса (PW) и период повторения (PER). Примеры параметров импульсов этих генераторов приведены в таблице 1 и таблице 2, а на рис.17 приведены импульсы напряжения генератора VPULSE и напряжения на резисторе нагрузки (1к) генератора тока IPULSE с параметрами из этих таблиц.

Таблица 1

Таблица 2

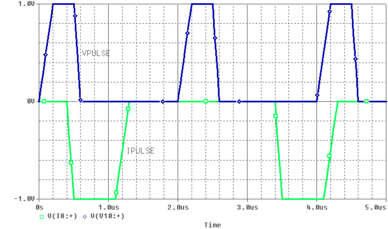

Рис.17. Пример результатов моделирования импульсов генераторов VPULSE и IPULSE с параметрами из таблиц 1,2

5.1.2. Генераторы однократных кусочно-линейных импульсов напряжения VPWL или тока IPWL.

Импульс формируется из отрезков прямых линий, координаты концов которых задаются в колонках параметров T1,T2,…T8 и V1,V2,…V8 для VPWL (I1,I2,…I8 для IPWL).. В таблице 1 приведен пример параметров генераторов VPWL и IPWL.

Таблица 3

Импульс генератора напряжения VPWL состоит их четырех отрезков (5 точек), а импульс генератора тока из трех отрезков (4 точки).

На рис.18 приведены импульсы напряжения генератора VPWL и напряжения на резисторе нагрузки (1к) генератора тока IPWL с параметрами из таблицы 3.

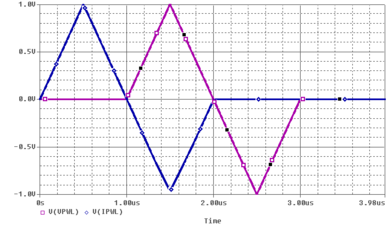

Рис.18. Пример результатов моделирования импульсов генераторов VPWL и IPWL с параметрами из таблицы 1

5.1.3. Генераторы пачки треугольных импульсов напряжения VPWL_ENH и тока IPWL_ENH.

В генераторах пачки треугольных импульсов напряжения VPWL_ENH и тока IPWL_ENH задаются координаты трех точек (FIRST_NPAIRS, SECOND_NPAIRS, THIRD_NPAIRS), масштаб по оси времени (TSF), масштаб напряжения или тока (VSF) и число импульсов (REPEAT_VALUE). Пример параметров генераторов VPWL_ENH и IPWL_ENH приведен в таблице 4, а на рис.19 результаты моделирования генераторов пачки треугольных импульсов VPWL_INH и IPWL_INH с параметрами из таблицы 4

Таблица 4

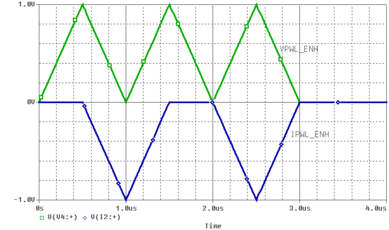

Рис.19. Пример результатов моделирования генераторов пачки треугольных импульсов VPWL_INH и IPWL_INH с параметрами из таблицы 4

5.1.4. Генераторы периодической последовательности треугольных импульсов напряжения VPWL_RE_FOREVER и тока IPWL_RE_FOREVER.

В этих генераторах параметры треугольных импульсом устанавливаются точно так же, как и в генераторах пачки треугольных импульсов напряжения VPWL_INH и тока IPWL_INH (см. пример в таблице 4).

5.1.5. Генераторы пачки кусочно-линейных импульсов напряжения VPWL_RE_N_TIMES или тока IPWL_RE_N_TIMES.

Эти генераторы N раз (REPEAT_VALUE = N) повторяют последовательность из трех кусочно-линейных импульсов. В таблицах 5 и 6 приведены примеры параметров генераторов напряжения VPWL_RE_N_TIMES и тока IPWL_RE_N_TIMES, а на рис.20 результаты моделирования этих генераторов параметрами из таблиц 5,6.

Таблица 5

Таблица 6

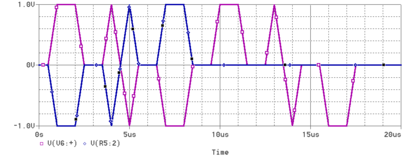

Рис.20. Пример результатов моделирования напряжения VPWL_RE_N_TIMES и тока IPWL_RE_N_TIMES с параметрами из таблиц 5,6

5.1.6. Генераторы экспоненциальных импульсов напряжения VEXP и тока IEXP.

В генераторах VEXP и IEXP формируется однократный импульс с уровнями V1,V2 (I1,I2 для IEXP) c задержкой фронта TD1, задержкой спада TD2 и с разными постоянными времени экспоненциального (TC1) фронта и (TC2) спада. Пример параметров этих генераторов приведен в таблице 7.

Таблица 7

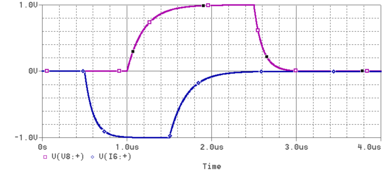

Рис.21. Пример результатов моделирования генераторов экспоненциальных импульсов напряжения VEXP и тока IEXP с параметрами из таблицы 7

5.1.7. Генераторы напряжения VSFFM и тока ISFFM синусоидального сигнала с частотной модуляцией.

Параметры сигналов этих генераторов отображаются рядом с изображением элемента. В этих генераторах задается:

• смещение - VOFF или IOFF,

• амплитуда - VAMPL или IAMPL,

• несущая частота - FC,

• частота модуляции - FM,

• индекс модуляции - MOD.

5.1.8. Генераторы напряжения VSIN и тока ISIN синусоидального сигнала.

В этих генераторах задается:

• смещение - VOFF или IOFF,

• амплитуда - VAMPL или IAMPL,

• частота - FC.

Для получения сигналов более сложной формы можно использовать библиотечные генераторы и математические компоненты из библиотеки ABM. На рис.24 приведен пример схем генераторов: напряжения периодической последовательности отрезков синусоиды (рис.24,а) и амплитудно-модулированного сигнала (рис.24,б), а сигналы этих схем - на рис.25.
