Отчет по лабораторной работе №21 Выпрямители.

Группа:

Студент:

Дата:

Рис. 1 Однополупериодный выпрямитель.

(внимание J2 должен быть всегда замкнут)

1.Снимите осциллограммы напряжения на нагрузке при C1 отключено и C1 включено (выключатель J1). Постройте графики.

2. Снимите внешнюю характеристику источника питания при C1 отключено и C1 включено (выключатель J1). Постройте графики.

Снимите зависимость коэффициента пульсации К_п (C1 включено).

К_п= (U_мак – U_мин)/U_ср;

U_мак и U_мин по показаниям осциллографа,

U_ср по показаниям вольтметра U2.

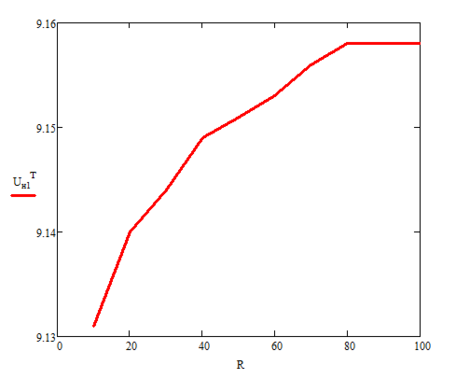

С1 отключено.

R(Ом)	10	20	30	40	50	60	70	80	90	100
I_н1(А)	0.913	0.457	0.305	0.229	0.183	0.153	0.131	0.114	0.102	0.092
U_н1(В)	9.131	9.14	9.144	9.149	9.151	9.153	9.156	9.158	9.158	9.158

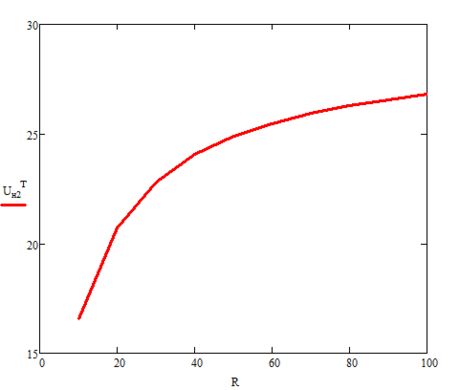

С1 включено.

R(Ом)	10	20	30	40	50	60	70	80	90	100

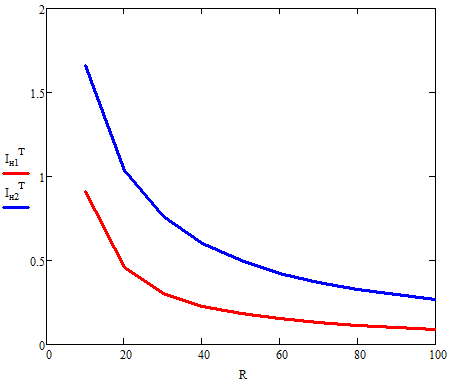

I_н2(А)	1.659	1.036	0.76	0.601	0.498	0.425	0.371	0.329	0.295	0.268
U_н2(В)	16.59	20.714	22.797	24.05	24.885	25.484	25.934	26.29	26.57	26.81
U_min	6.3	13	16.7	19	20.6	21.8	22.7	23.4	23.9	24.4
U_max	29.1	29.2	29.2	29.2	29.2	29.2	29.2	29.2	29.2	29.2

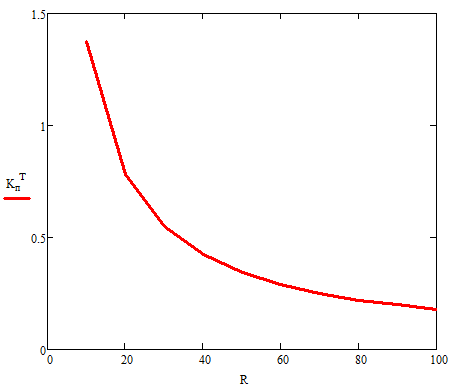

К_п	1.374	0.782	0.548	0.424	0.346	0.29	0.251	0.221	0.199	0.179

Рис. 2Двухполупериодный выпрямитель

( внимание J2 должен быть всегда замкнут)

3.Снимите осциллограммы напряжения на нагрузке при C1 отключено и C1 включено (выключатель J1). Постройте графики.

4. Снимите внешнюю характеристику источника питания при C1 отключено и C1 включено (выключатель J1). Постройте графики.

Снимите зависимость коэффициента пульсации К_п (C1 включено).

С1 отключено.

R(Ом)	10	20	30	40	50	60	70	80	90	100
I_н(А)	1.743	0.874	0.583	0.438	0.35	0.292	0.25	0.219	0.195	0.176

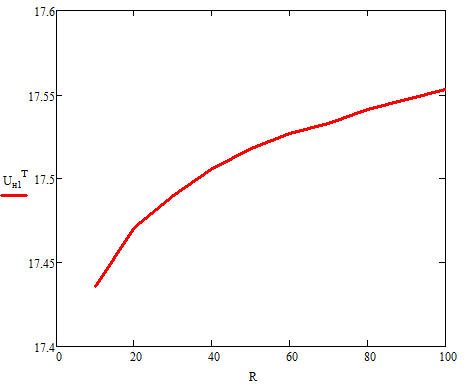

U_н(В)	17.436	17.471	17.49	17.506	17.518	17.527	17.533	17.541	17.547	17.553

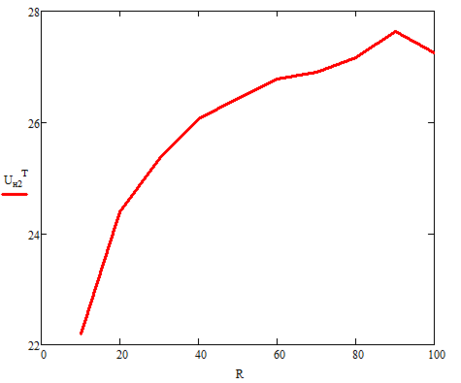

С1 включено.

R(Ом)	10	20	30	40	50	60	70	80	90	100

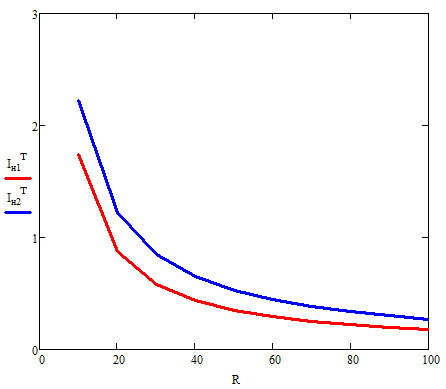

I_н(А)	2.22	1.219	0.845	0.652	0.529	0.446	0.384	0.34	0.307	0.272
U_н(В)	22.196	24.382	25.35	26.066	26.425	26.781	26.895	27.163	27.636	27.243
U_min	15.5	21	22.4	23.6	24.4	25	25.4	25.7	26.4	26.6
U_max	28.1	28.2	28.3	28.4	28.6	28.9	28.6	28.7	29	29

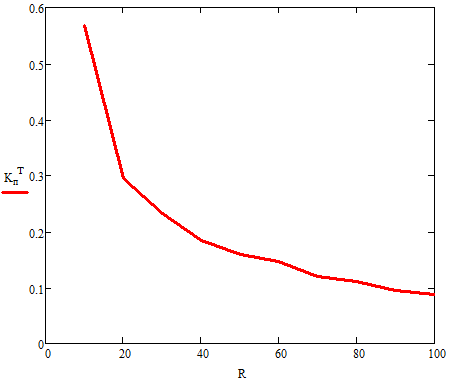

К_п	0.568	0.295	0.233	0.184	0.159	0.146	0.119	0.11	0.094	0.088

Рис. 3 Симисторный регулятор мощности.

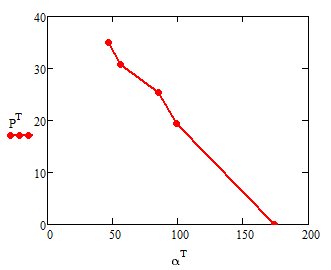

Снимите зависимость мощности нагрузки Р от угла включения α для пяти значении от нуля до 180 градусов.

Угол определяем по осциллограмме как на рис. 4.

При угле 180⁰ мощность близка к нулю. Обратите внимание на переключение диапазона измерений на ваттметре.

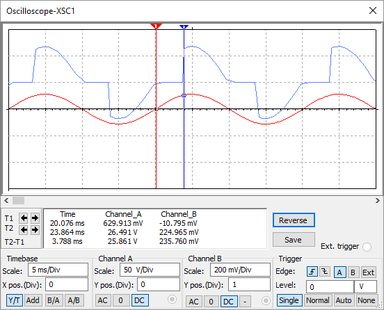

Рис. 4

T₂ – T₁	2.6	3.125	4.735	5.492	9.659
α⁰	46.8	56.25	85.23	98.856	173.862
P_н, [Вт]	35.064	30.8	25.3	19.5	444*10^-6
