НИУ МЭИ

ИДДО

Отчёт по лабораторной работе 4

по курсу

«Схемотехника»

Исследование триггеров и регистров .

Вариант №112

Выполнил: Шмагин С. И.

группа ИД-02135-18

Задание 1. Исследование триггеров-защелок типа RS и D.

В задании предлагается исследовать временные параметры схем(согласно варианту) - триггеров, реализованных на элементах 2И-НЕ или 2ИЛИ-НЕ серии кр1533.

(время задержки выходного сигнала по отношению к входному,максимальную частоту смены входных сигналов,условия появления режима генерации(гонки).

112 mod 10 + 1 = 3

Варианты

1)Таблица истинности асинхронного RS-триггера на элементах И-НЕ

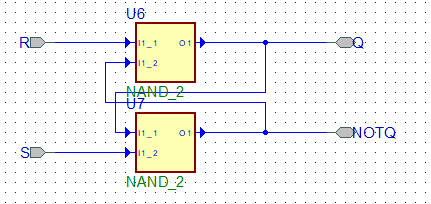

Схема триггера на элементах И-НЕ. Активный логический уровень - низкий

Задержка – 20 нс, 10 + 10 нс.

Максимальная частота работы данной схемы – 1 / (10 * 2 * 10 ^ -9) = 50 МГц

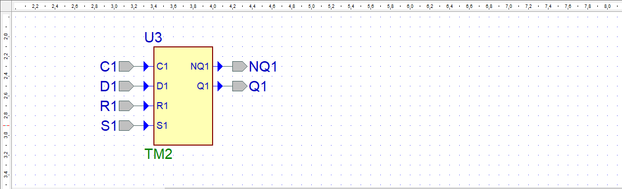

Задание 2. Исследование динамических триггеров типа D или Т входящих в состав серии кр1533. Примечание- если Т-триггер отсутствует в серии, то реализовать его можно на Д- триггере с добавлением логических элементов или JK-триггере. Определить максимальную частоту синхросигнала, на которой работает триггер и задержки выходного сигнала по отношению к активному фронту синхросигнала

112 mod 8 + 1 = 1

Варианты

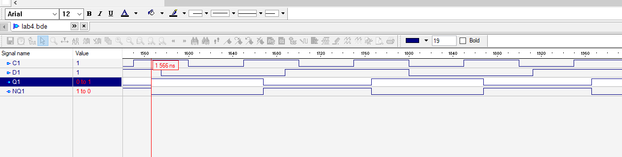

Задержка – TpLH = 16 нс, TpHL = 18 нс

Минимальный интервал между импульсами синхросигнала равен 4 * (16 + 18) / 2 = 100 нс

Максимальная частота синхросигнала = 1 / (100 * 10^-9) = 10 МГц

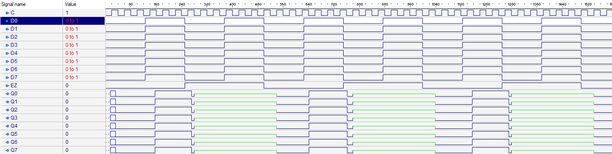

Задание 3. Исследование параллельных регистров серии кр1533.

Четные варианты исследуют регистр ИР22,нечетные – ИР23

Определить максимальную частоту синхросигнала, на которой работает регистр и задержки выходного сигнала по отношению к активному фронту синхросигнала и задержки перехода выходов в высокоимпедансное состояние и сравнить данные моделирования с указанными в справочнике.

В отличии от ИР23, ИР22 тактируется уровнем на входе С, а не по фронту синхроимпульса.

Задержка выходного сигнала – 16 нс (по тех. Характеристикам 12-40 нс), задержка перехода выводов в высокоимпедансное состояние – 30 нс, максимальная частота = 1 / (16 * 10^-9) = 62.5 МГц ( по тех. Характеристикам до 35 мгц, так как берется среднее по задержкам)

Задание 4. Исследование регистра сдвига.

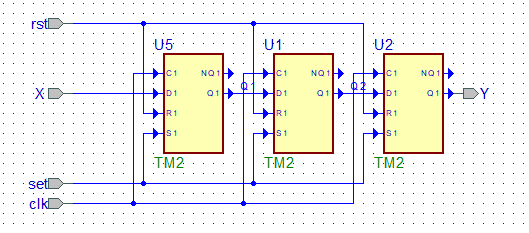

Построить схему трехразрядного регистра сдвига( входные сигналы-clk,rst,x, выходной сигнал-Y )и исследовать его работу моделированием. Определить максимальную тактовую частоту и задержку выхода относительно активного фронта тактового сигнала

112 mod 9 + 1 = 5

Варианты

Задержка выхода относительно активного фронта тактового сигнала – 60 нс.

Задержки каждого триггера – TpLH = 16 нс, TpHL = 18 нс.

Максимальная тактовая частота – 1 / ((16 + 18)/2 * 10^-9) = 58.82 МГц
