Отчёт по лабораторной работе 3
по курсу
«Схемотехника»
Исследование типовых комбинационных узлов. Вариант №112
Выполнил: Шмагин С. И.
группа ИД-02135-18
Задание 1. Исследование Дешифраторов
Необходимо исследовать работу библиотечной модели дешифратора 2-4 и сравнить временную диаграмму работы библиотечного элемента ID14 с временной диаграммой, представленной в пособии и в описании работы. Затем постройте схему дешифратора 3-8 в виде каскада дешифраторов 2-4 типа ИД14 и проверьте ее работу моделированием .
Таблица истинности логической функции дешифратора 2-4 типа ИД14
| Входы | Выходы | |||||
| E | A1 | A0 | Y3 | Y2 | Y1 | Y0 |
| 1 | х | х | 1 | 1 | 1 | 1 |
| 0 | 0 | 0 | 1 | 1 | 1 | 0 |
| 0 | 0 | 1 | 1 | 1 | 0 | 1 |
| 0 | 1 | 0 | 1 | 0 | 1 | 1 |
| 0 | 1 | 1 | 0 | 1 | 1 | 1 |
Временная диаграмма работы дешифратора, ее исследование совпадает с таблицей истинности.
6)Таблица истинности логической функции дешифратора 3-8
| E | A1 | A2 | A3 | Y0 | Y1 | Y2 | Y3 | Y4 | Y5 | Y6 | Y7 |
| 1 | X | X | X | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 0 | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |

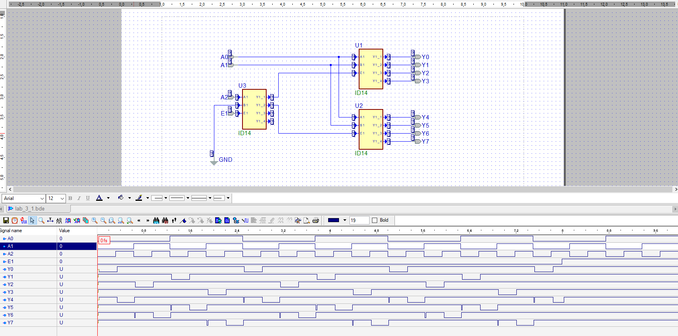

Реализация и временная диаграмма дешифратора 3-8, построенная на каскаде дешифраторов 2-4. Результаты исследования временной диаграммы совпадают с таблицей истинности.
Задание 2. Исследование Мультиплексоров
Мой вариант – 112. 112 mod 9 + 1 = 5. Реализую 2XOR.
Задание 3 предполагает исследование работы библиотечного элемента – мультиплексора КР1533КП2 серии КР1533 и сравнения полученной временной диаграммы с данными , указанными в справочнике по микросхемам. Для этого придется построить тест проверки узла типа мультиплексор.
После этого следует построить на базе этого мультиплексора схему , реализующую логическую функцию на мультиплексоре , согласно варианту задания и проверить ее работу на соответствие исходной таблице истинности.
Лабораторное задание предполагает проведение эксперимента с моделью схемы , реализующей на мультиплексоре 4-1 типа КП2 ,согласно варианту задания одну из функций –, провести ее моделирование и сравнить полученную временную диаграмму с таблицей истинности функции

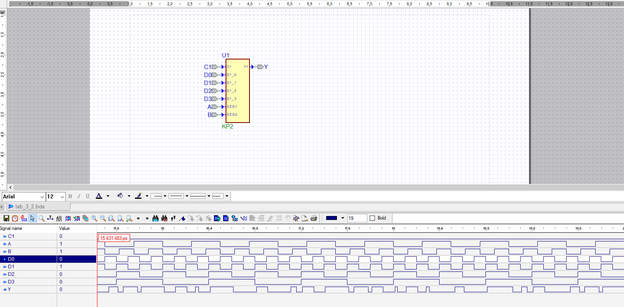

Исследование работы библиотечного мультиплексора:
Схема работает так, как от нее и ожидалось. Входы A и B выбирают один из входов D0-D3. Выход C1 был посажен на низкий логический уровень.
Мой вариант – 112. 112 mod 9 + 1 = 5. Реализую 2XOR.
| № | Функция |
| 1 | 2И |
| 2 | 2ИЛИ |
| 3 | 2И-НЕ |
| 4 | 2ИЛИ-НЕ |
| 5 | 2XOR |
| 6 | 2XNOR |
| 7 | Сумма одноразр. А+В |
| 8 | перенос одноразр. А+В |
| 9 | А & not B |
Таблица истинности элемента 2XOR:
| X1 | X2 | Y |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |

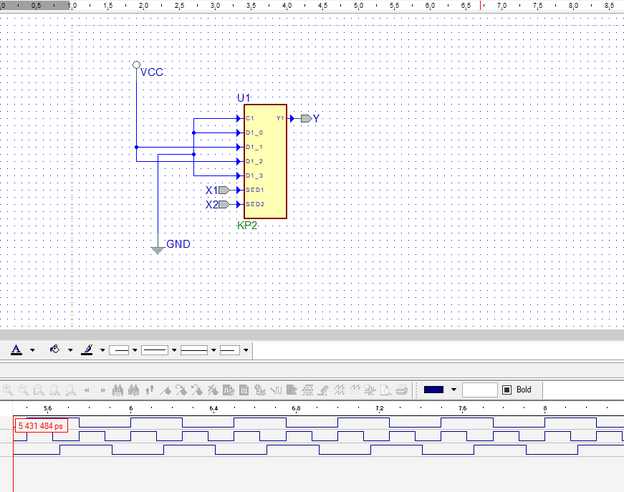

Результаты моделирования совпадают с таблицей элемента 2XOR.
Задание 3. СУММАТОРЫ
Исследуйте схему одноразрядного сумматора ,получите временную диаграмму ,а за тем
постройте и смоделируйте Схему 2- х разрядного сумматора с последовательным переносом.
Таблица истинности функции двоичного суммирования:
| CIN | A | B | CO | S |
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 | 1 |
| 0 | 1 | 0 | 0 | 1 |
| 0 | 1 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 | 0 |
| 1 | 1 | 0 | 1 | 0 |
| 1 | 1 | 1 | 1 | 1 |

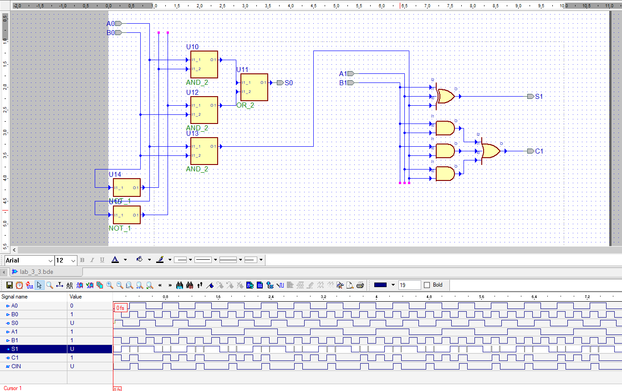

Моя реализация одноразрядного сумматора:
Результат моделирования совпадает с заданной таблицей истинности. Я использовал элементы из библиотеки ACTIVE HDL, так как некоторые из них отсутствуют в учебной библиотеке, а при переводе данной схемы в И-ИЛИ-НЕ базис она становится слишком громоздкой.

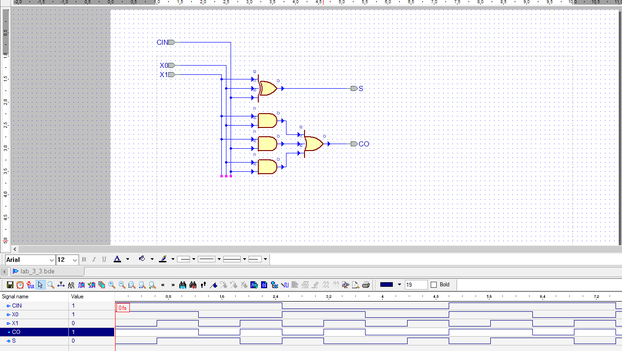

Схема двухразрядного сумматора. Первый каскад является полусумматором и не содержит входа переноса. Результат моделирования корректен.
Задание 4. Изучение Элементов с тристабильными буферами
| № | Функция |
| 1 | передачи данных с вх. YL на выход YP |
| 2 | передачи данных с вх. YР на выход YL |
| 3 | передачи данных с вх. YL на выход YP |
| 4 | передачи данных с вх. YР на выход YL |
| 5 | передачи данных с вх. YL на выход YP |
| 6 | передачи данных с вх. YР на выход YL |
| 7 | передачи данных с вх. YL на выход YP |

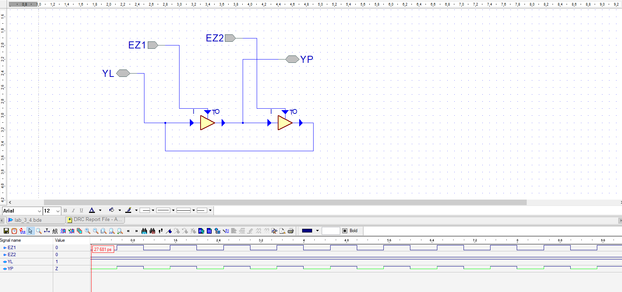

Передача данных с YL на YP происходит успешно, я использовал элементы из стандартной библиотеки так как файл AP3.bde не компилируется.
