НИУ МЭИ

ИДДО

Отчёт по лабораторной работе 1

по курсу

«Схемотехника»

Исследование элементов логических схем и

изучение САПР

Вариант № 112

Выполнил: Шмагин С. И.

группа ИД-02135-18

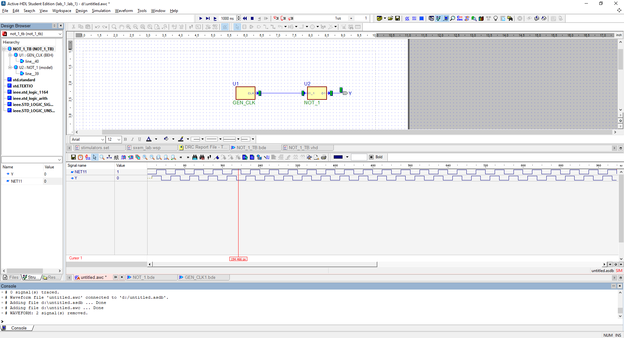

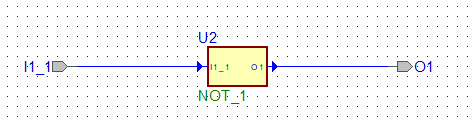

Задание I. Знакомство с САПР на примере модельного исследования инвертора.

1. Запуск готовой тестирующей программы инвертора (NOT_1_TB) состоящей из модели инвертора и модели генератора сигналов . Bывод временных диаграмм реализовать средствами просмотрщика диаграмм САПР.

Мой вариант – 112. 112 mod 9 + 1 = 5.

Период равен 50 * 5 = 250 нс

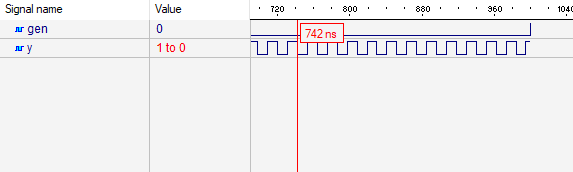

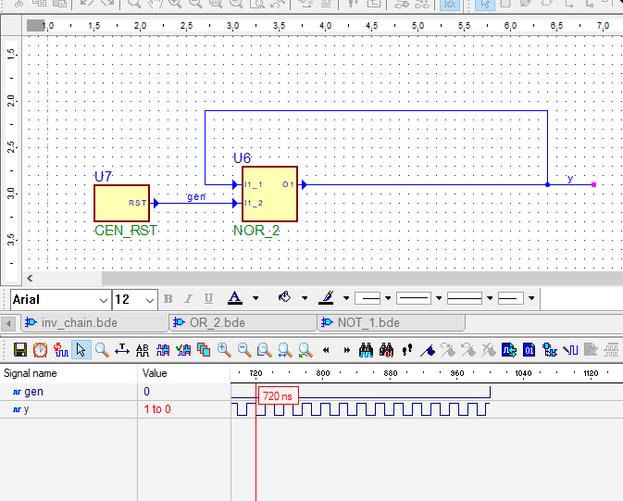

Задание 2. Исследование работы цепочки инверторов

Мой вариант – 112. 112 mod 9 + 1 = 5.

Период сигнала в единицах задержек инвертора = 2.

11 * 2 = 22 нс

Мы выяснили, что период равен 22 нс.

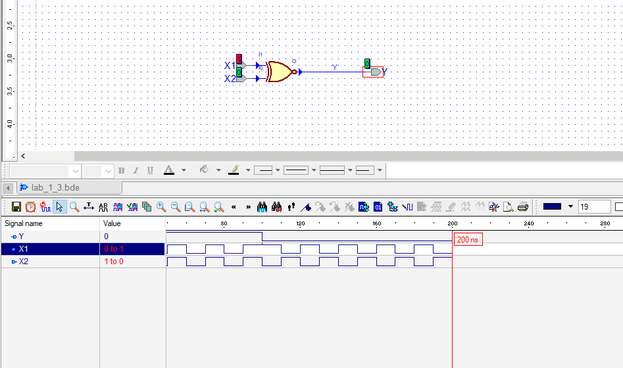

Задание 3. Исследование работы двухвходового элемента

Вариант 5 = элемент 2XNOR

Таблица истинности:

X1 X2 Y

0 0 1

0 1 0

1 0 0

1 1 1

Вывод-поведение модели соответствует теоретической таблице истинности элемента 2XNOR

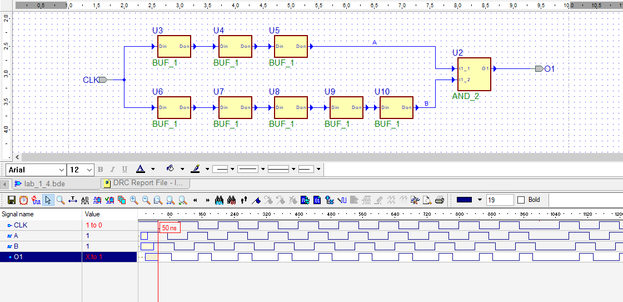

Задание 4.Исследование гонок сигналов в схеме из двух параллельно работающих цепочек буферных элементов ( повторителей). Сигнал с цепочек поступает на входы элемента 2И.

112 mod 6 + 1 = 5 вариант, число повторителей в верхней цепи 3, число повторителей в нижней цепи 5

Выводы-длительность выходного сигнала изменилась по сравнению с входным примерно на 3*Тд элемента
