НИУ МЭИ

ИДДО

Отчёт по лабораторной работе 1

по курсу

«Схемотехника»

Исследование элементов логических схем и

изучение САПР

Вариант №5

Выполнил: Ефремов К.М.

группа 02135

Задание I. Знакомство с САПР на примере модельного исследования инвертора.

1. Запуск готовой тестирующей программы инвертора (NOT_1_TB) состоящей из модели инвертора и модели генератора сигналов. Bывод временных диаграмм реализовать средствами просмотрщика диаграмм САПР.

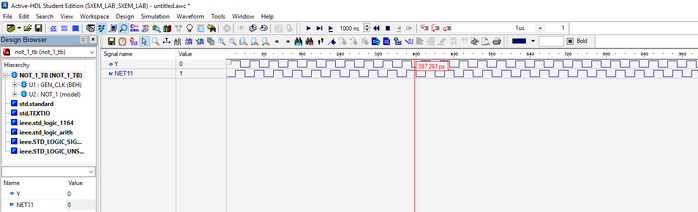

Рис.1 – Диаграмма сигналов генератора и инвертора

Период генератора 40 нс. Задержка инвертора =10 нс. В начале выходной сигнал У неопределен.

1. Создание тестирующей программы инвертора (NOT_1)состоящей из модели инвертора без модели генератора сигналов. Задание временных диаграмм входных сигналов реализовать средствами редактора диаграмм САПР

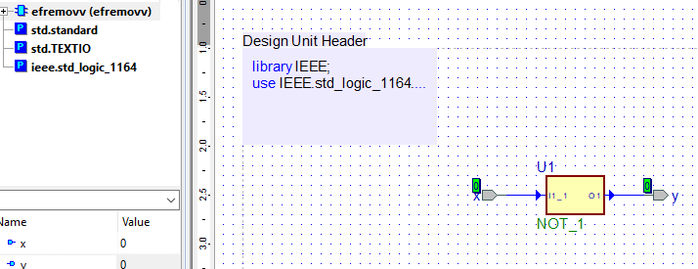

Рис 2 –инвертор (NOT_1)

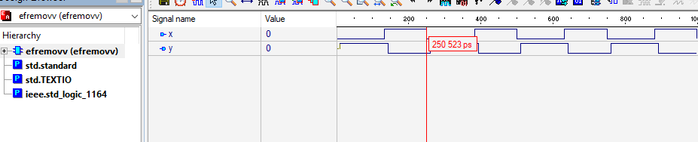

Рис 3 – Диаграмма инвертора

Период генератора сигналов =250 нс (5 вариант. 5*50 = 250)

Вывод: модель работает верно

Задание 2. Исследование работы цепочки инверторов

Согласно варианту задания необходимо построить схему генератора , генерирующего периодический сигнал с заданным периодом. согласно индивидуальному ( по номеру учащегося в списке группы) варианту задания. Пользуясь схемным редактором необходимо создать новый схемный файл с именем например INV_CHAIN, расставить на поле схемы нужное число инверторов, подключить генератор сигнала сброса и т.д.

Вариант 5

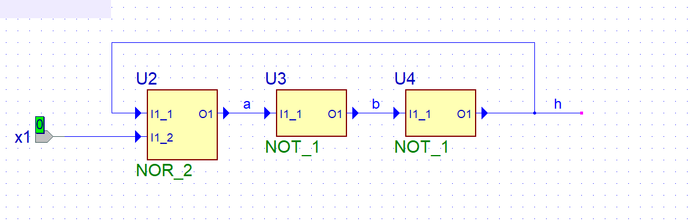

тактовый генератор с заданным периодам

Временная диаграмма

Вывод- Генератор работает с периодом =2 Тд элементов=20 нс

Задание 3. Исследование работы двухвходового элемента( 5 вариант – 2XNOR)

Таблица истиности для XNOR

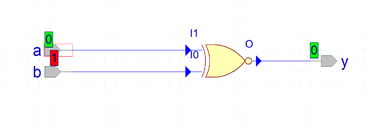

Элемент XNOR

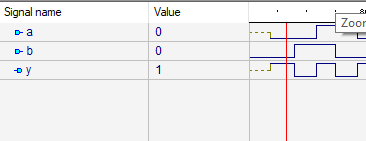

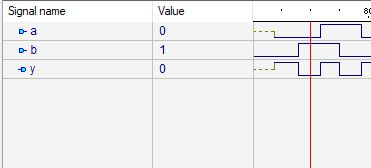

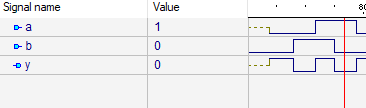

Используем диаграмму для проверки работы элемента XNOR

Вывод: поведение модели соответствует теоретической таблице истинности элемента XNOR,

Задание 4

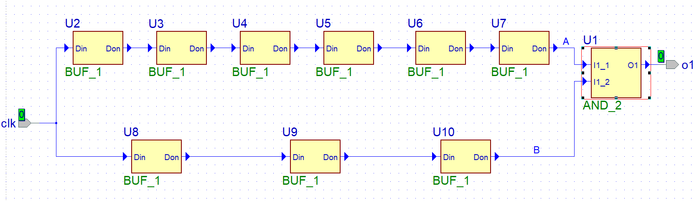

Исследование гонок сигналов в схеме из двух параллельно работающих цепочек буферных элементов ( повторителей). Сигнал с цепочек поступает на входы элемента 2И.

Вариант 2 (сверху 6 повторителей, снизу 3)

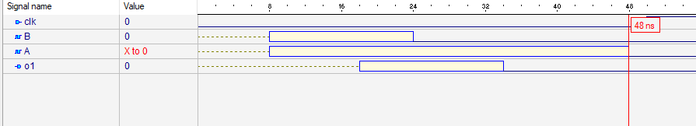

Рис.4 Диаграммы входов и выходов

Выводы: длительность выходного сигнала изменилась по сравнению с входным на 6*Тд элемента. Тд у BUF_1 = 8ns.
