50


НИУ МЭИ каф ИГ

РАЗДАТОЧНЫЙ МАТЕРИАЛ

К КОНСПЕКТУ ЛЕКЦИЙ

ПО ПРЕДМЕТУ

«ИНЖЕНЕРНАЯ ГРАФИКА»


ДЛЯ ГРУПП ТФ-9-14





2015-2016 УЧЕБНЫЙ ГОД

ЛЕКЦИЯ №1

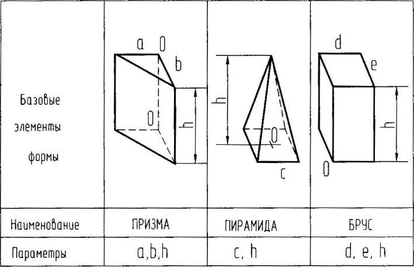

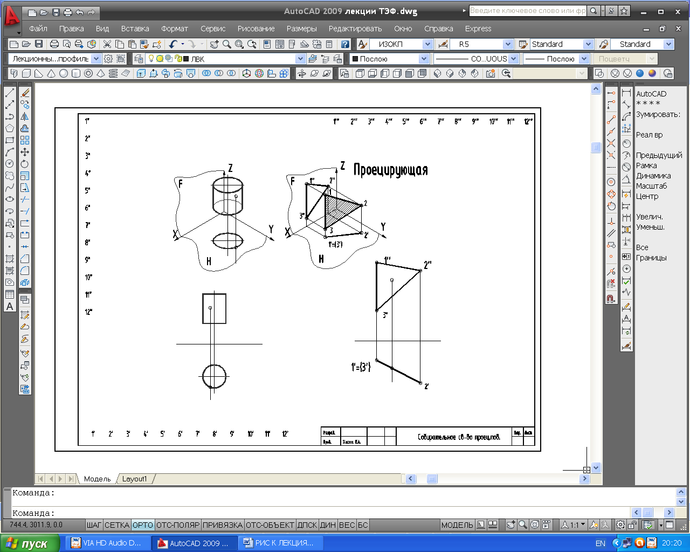

Рис.1.1

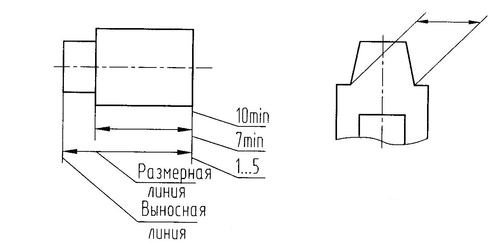

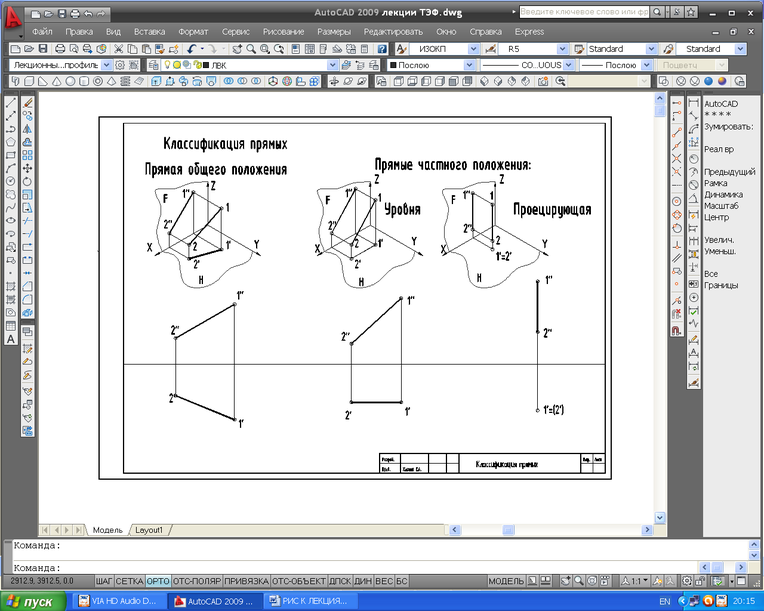

Рис.1.2

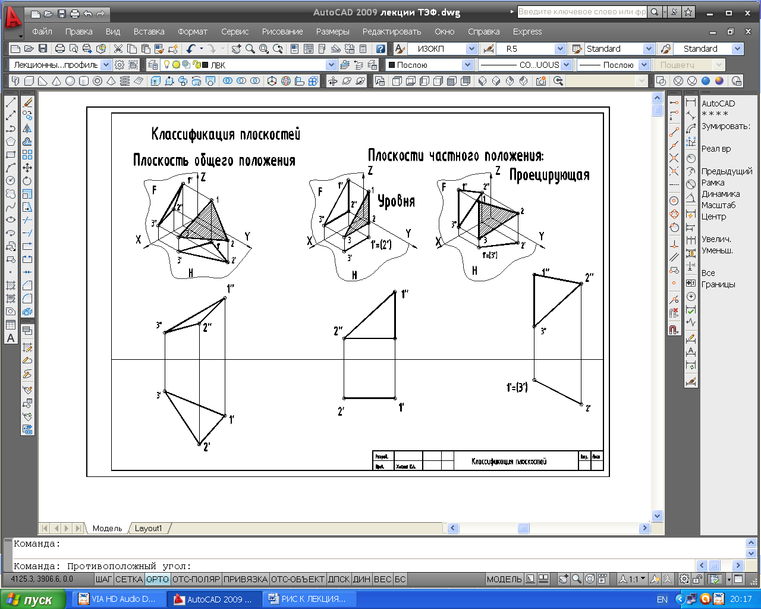

Рис.1.3

Рис.1.4

Рис.1.5

Рис.1.6

ЛЕКЦИЯ №2

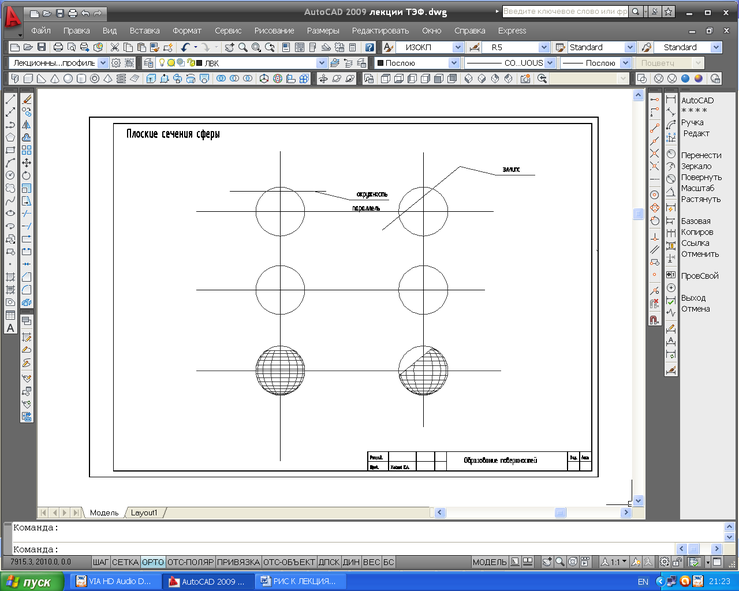

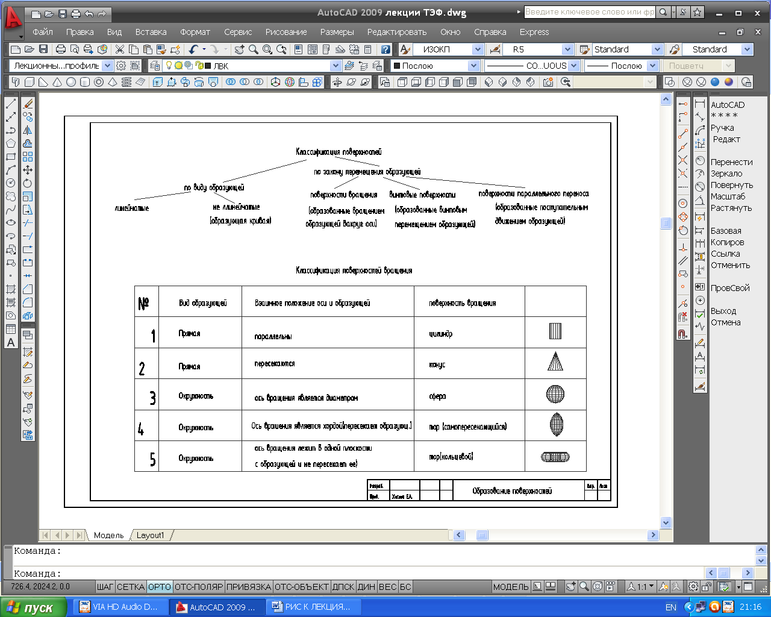

Рис.2.1

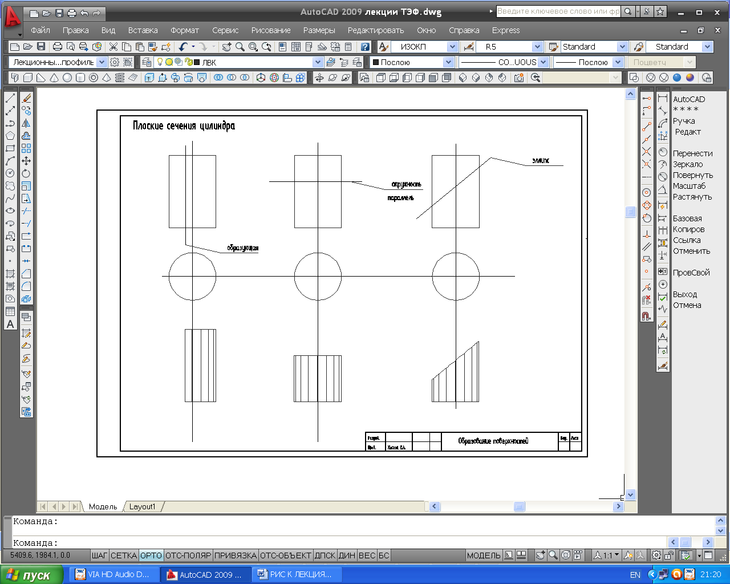

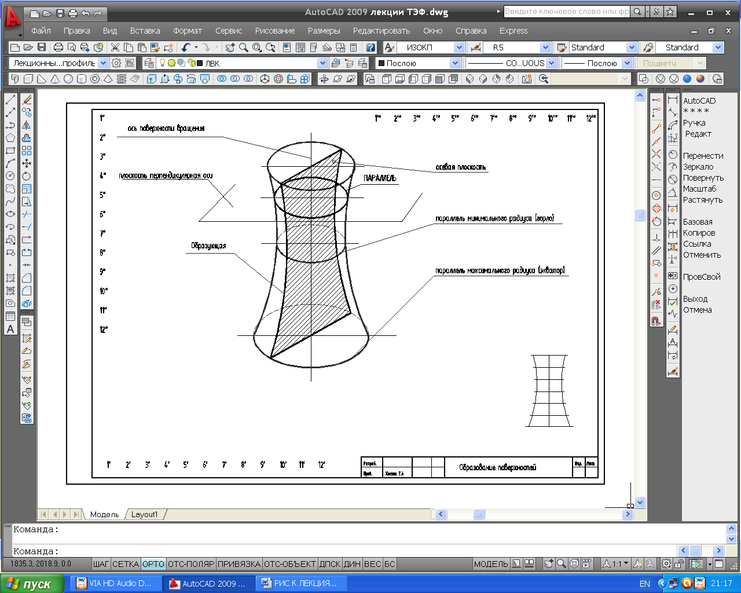

Рис.2.2

Рис.2.3

Рис.2.4

Рис.2.5

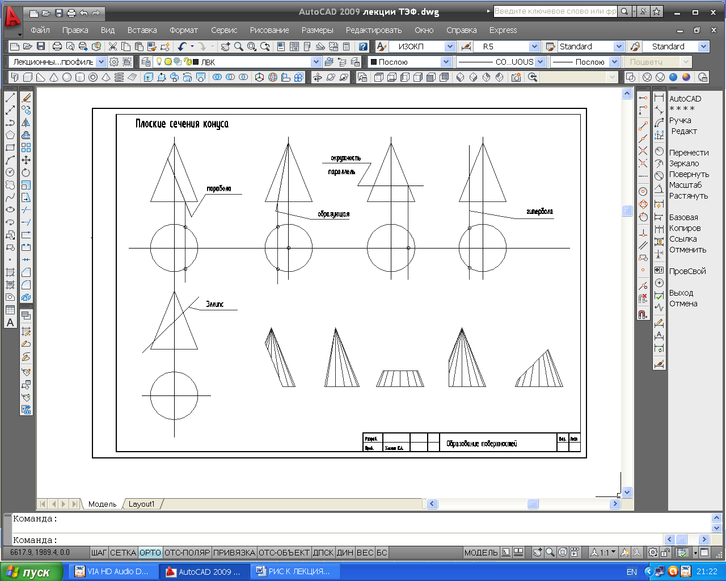

ЛЕКЦИЯ №3

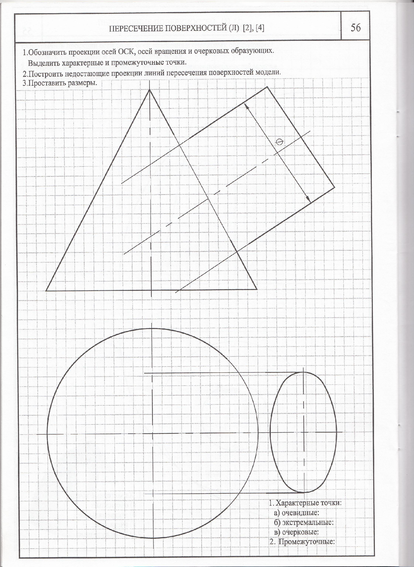

Рис.3.1

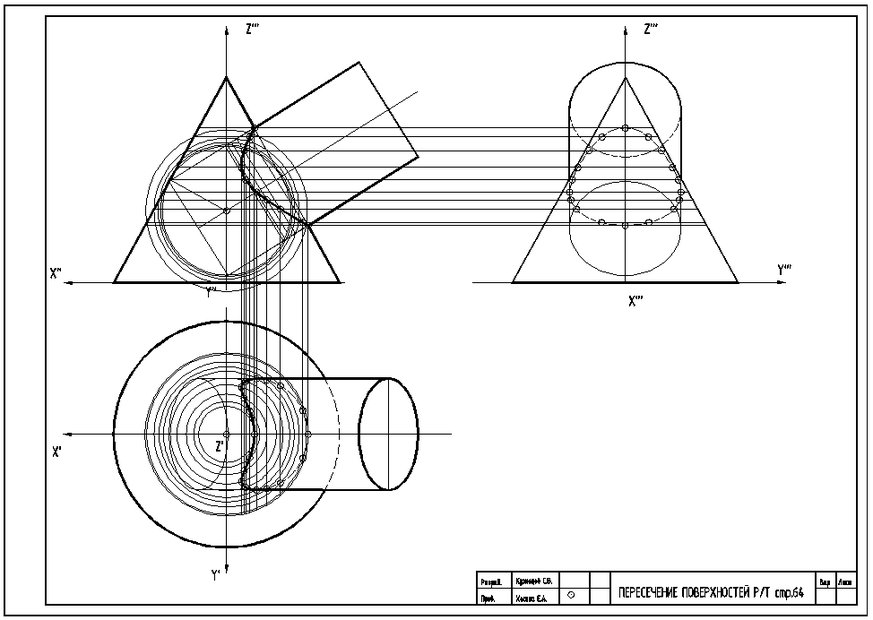

Рис.3.2

Рис.3.3

Рис.3.4

Рис.3.5

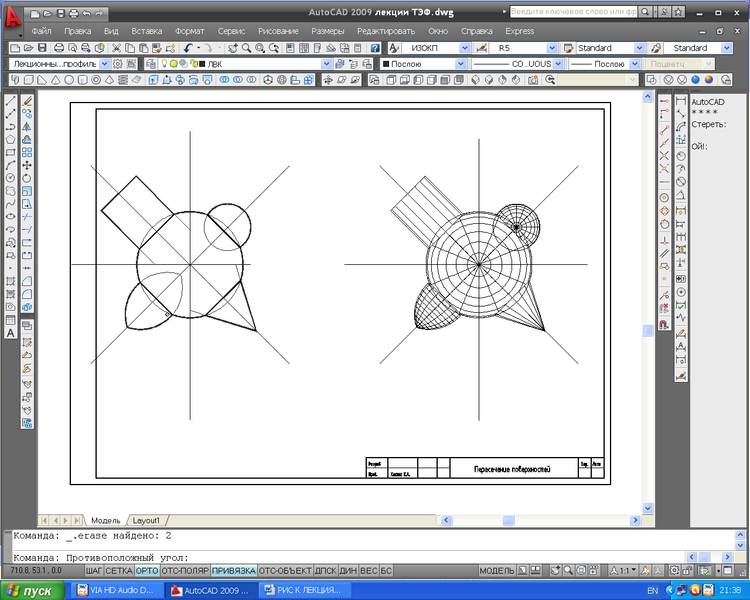

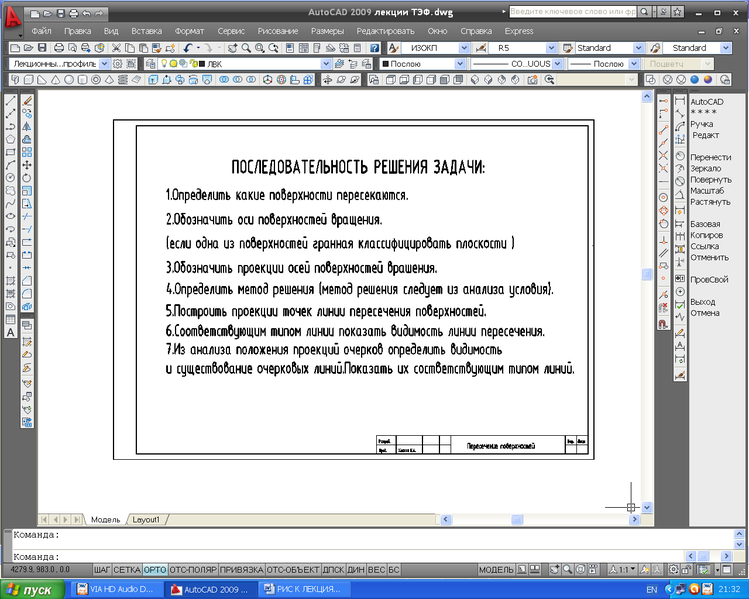

ЛЕКЦИЯ №4

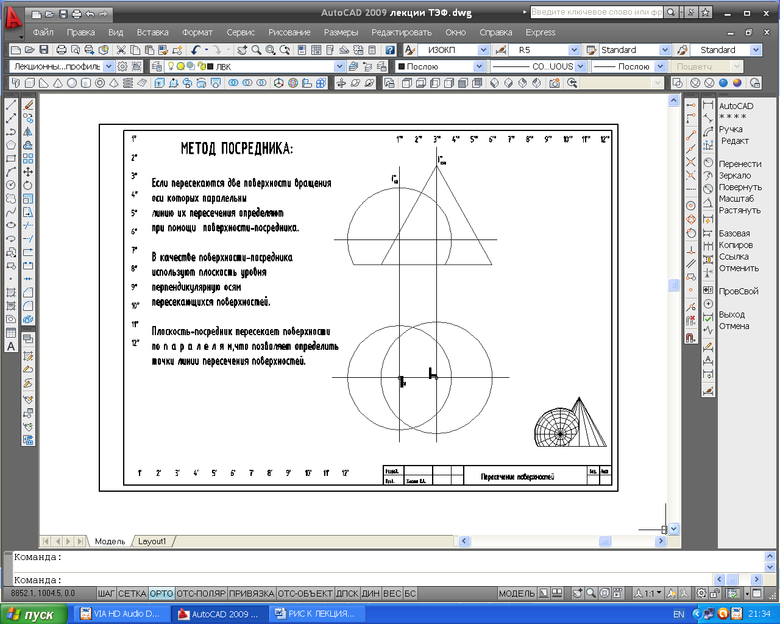

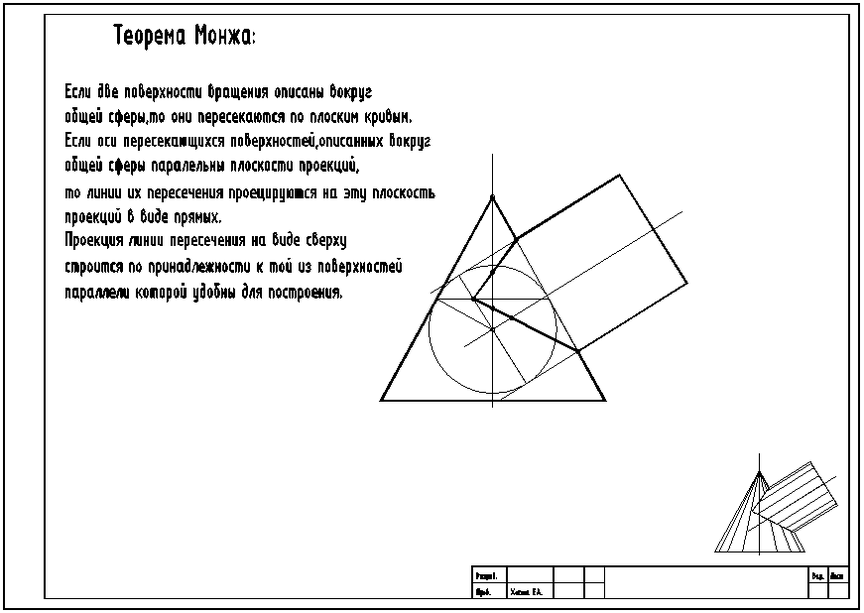

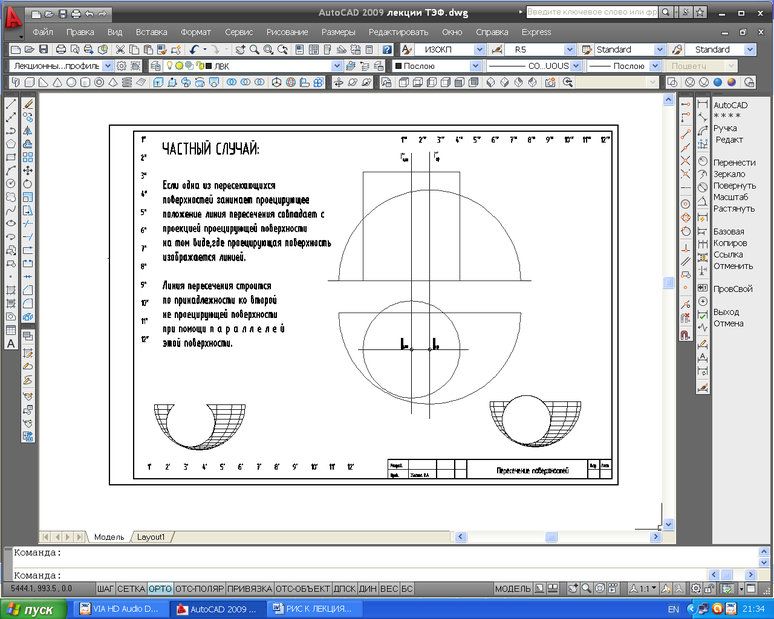

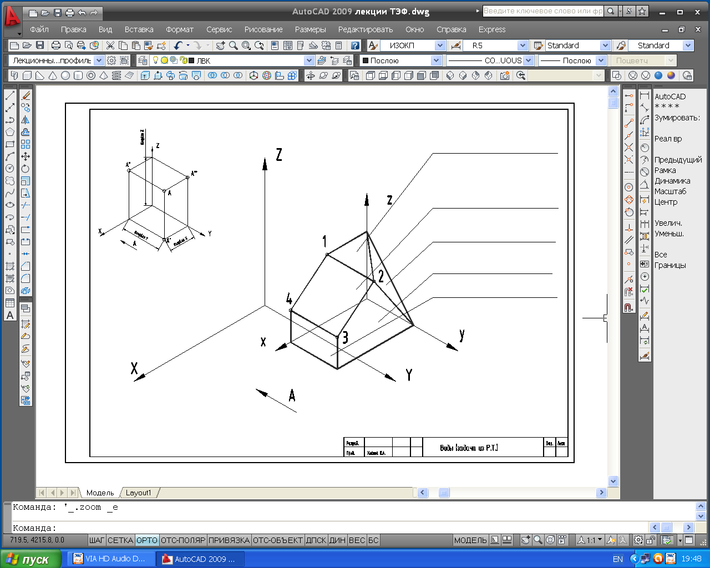

Рис.4.1


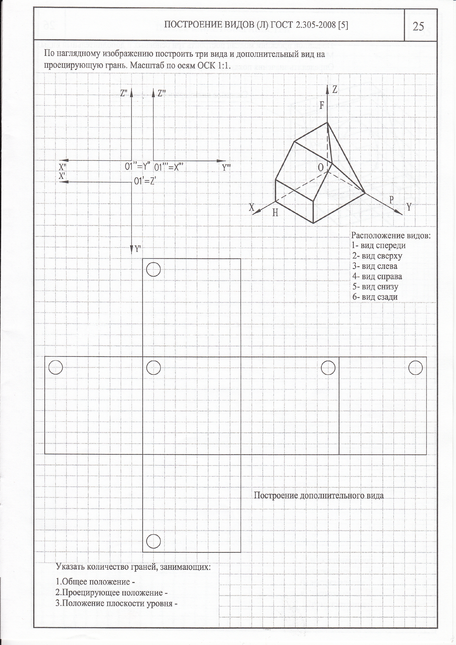

Рис.4.2

Рис.4.3

Рис.4.4

Рис.4.5

Рис.4.6

Рис.4.7

ЛЕКЦИЯ №5

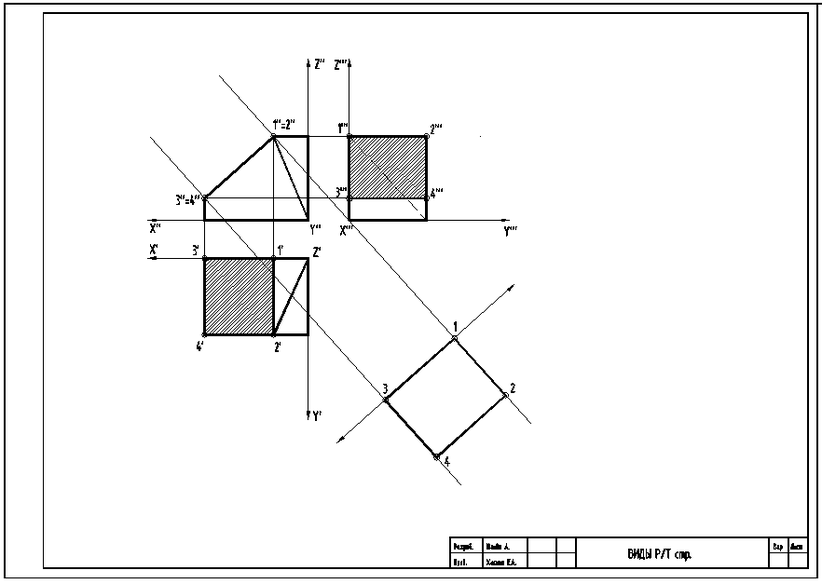

Рис.5.1

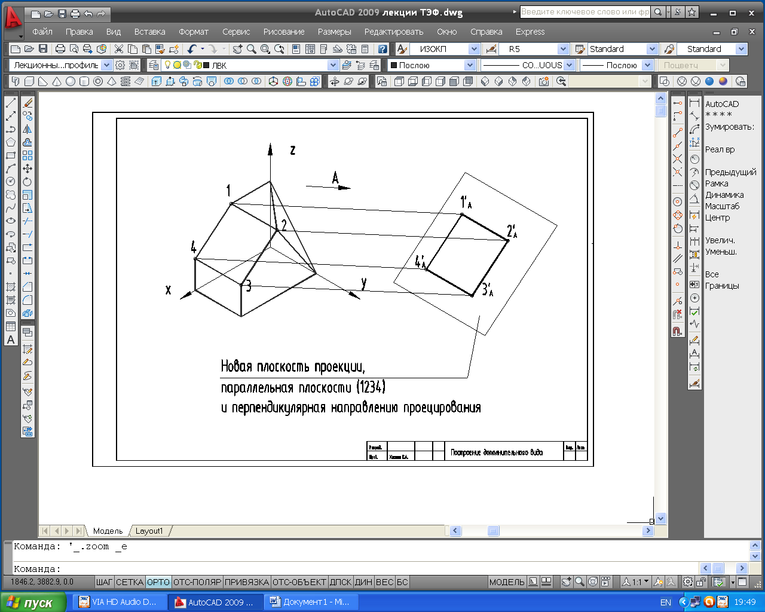

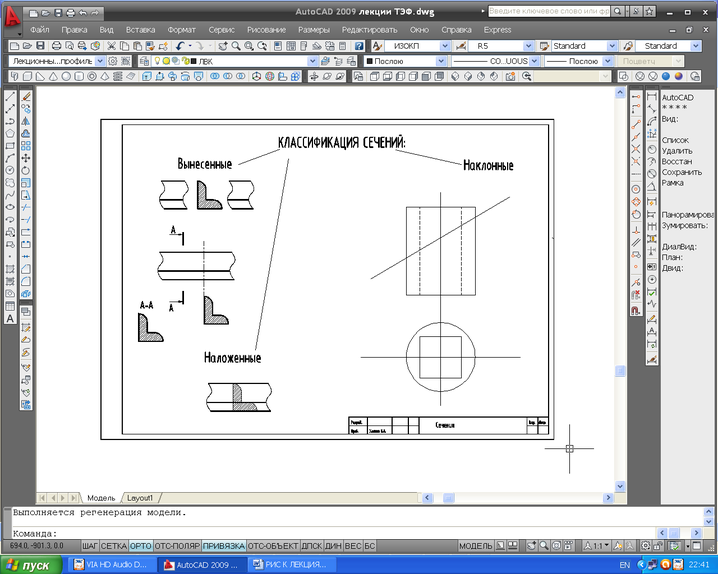

Сечения строят как дополнительный вид по направлению, перпендикулярному секущей плоскости, так как сечение по определению – это изображение плоской фигуры, расположенной в секущей плоскости. При таком направлении проецирования определяется истинный вид этой фигуры (рис.5.1).

Условности при выполнении сечений, предусмотренные ГОСТом, позволяют упростить оформление чертежей. Эти условности связаны с изображениями и обозначениями сечений.

Секущая плоскость не указывается и сечение не обозначается в следующих случаях:

1. При выполнении наложенных симметричных сечений.

2. При расположении вынесенного симметричного сечения между частями одного из видов.

3. При выполнении вынесенного симметричного сечения, связанного с видом штрихпунктирной линией, совпадающей с осью симметрии сечения.

Рис.5.2

ЛЕКЦИЯ №6

Рис.6.1

Рис.6.2

Рис.6.3

Рис.6.3а

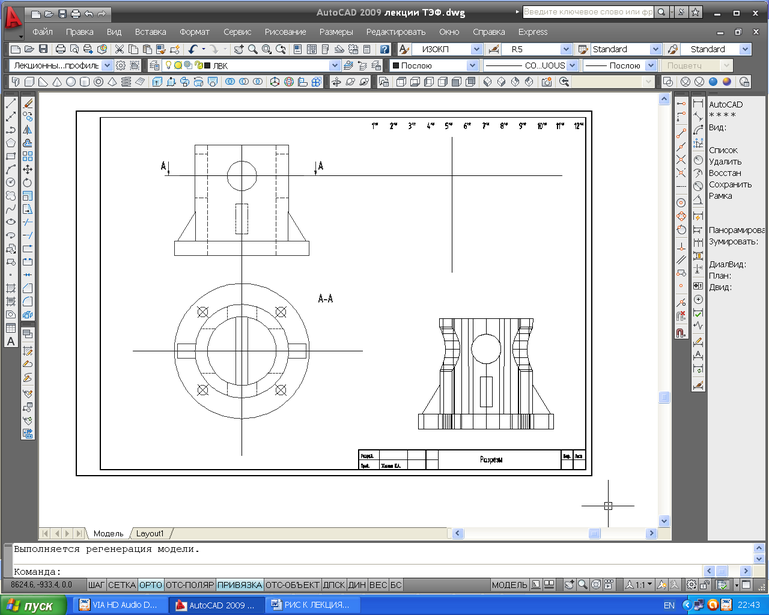

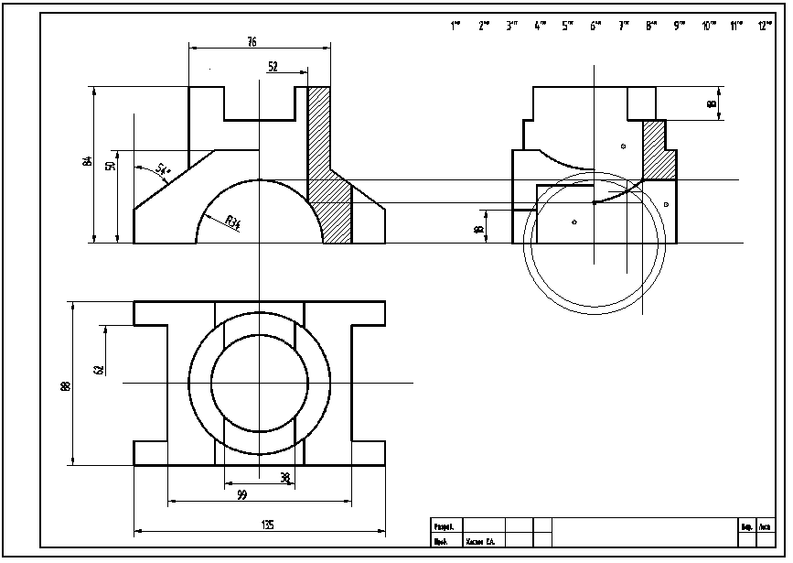

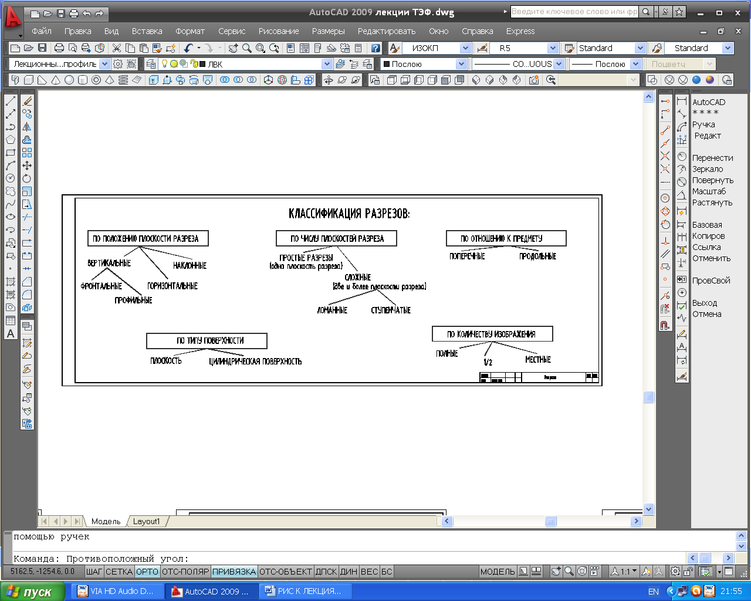

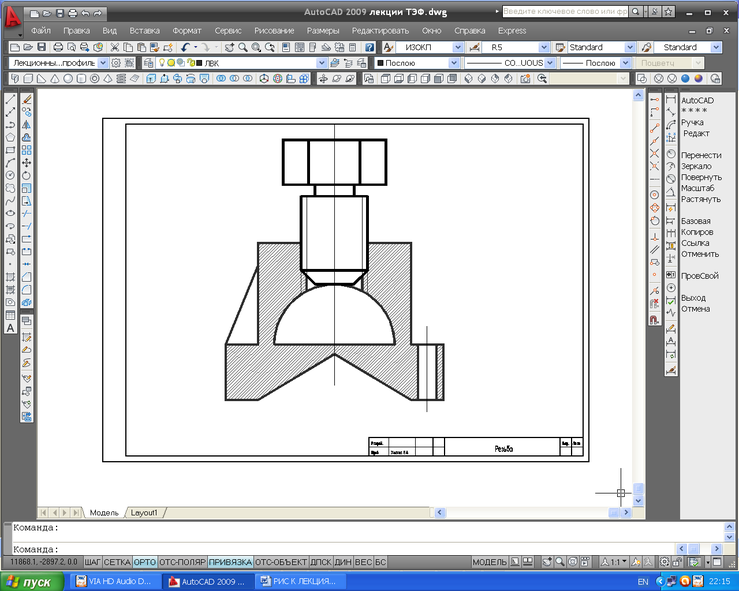

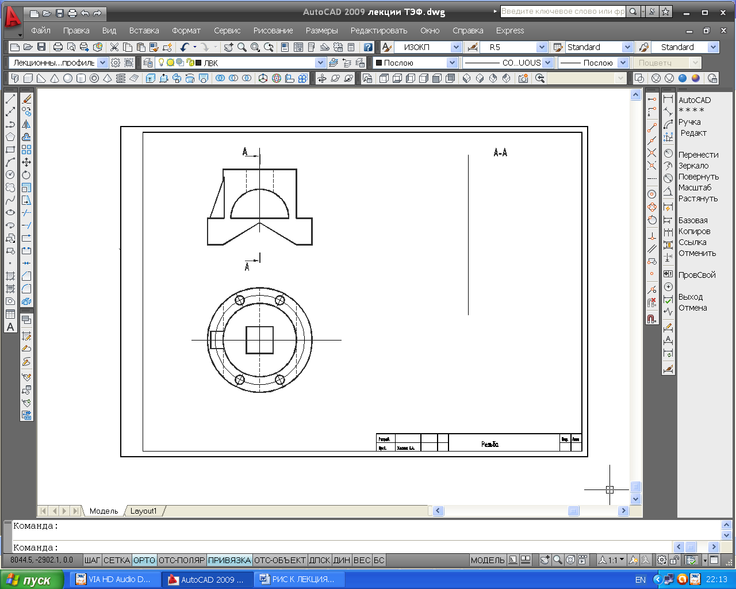

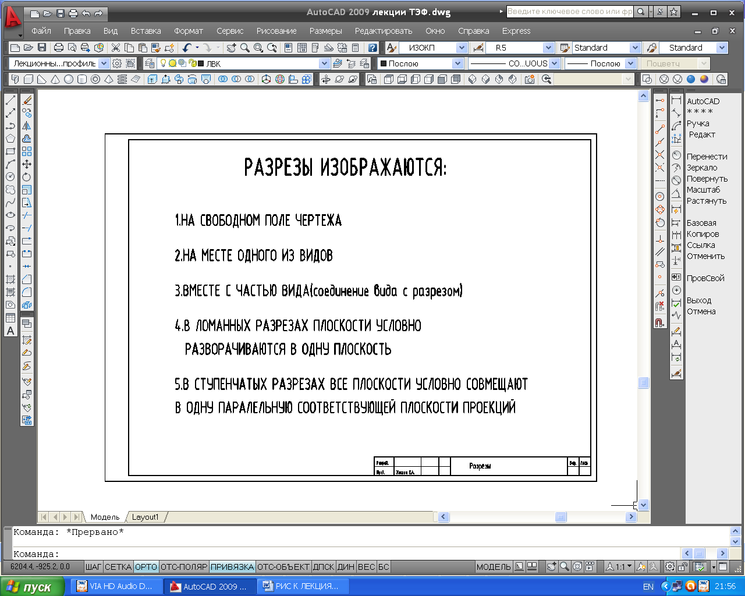

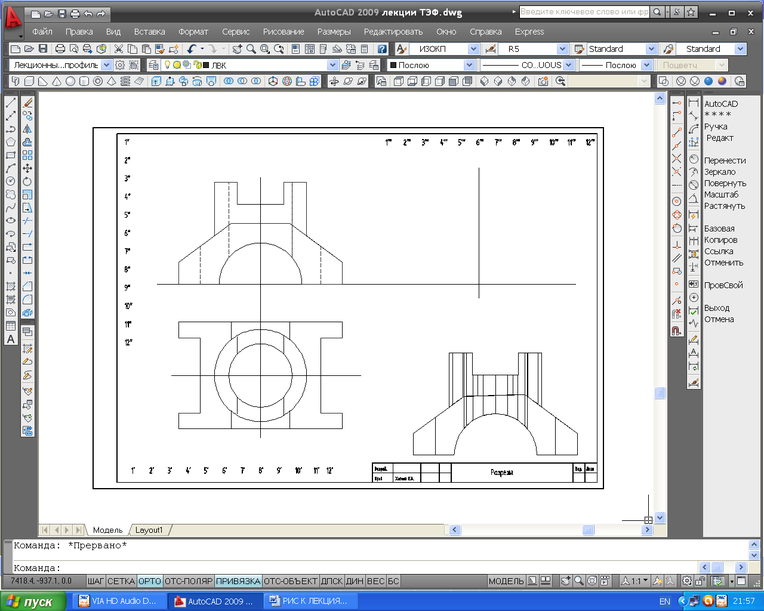

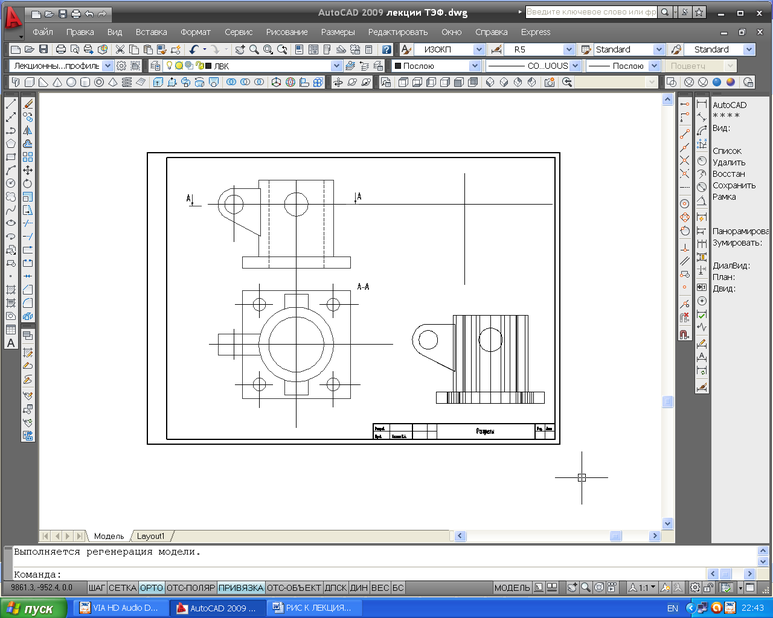

Условности, применяемые при выполнении разрезов

1. Допускается на одном изображении показывать часть вида и часть разреза.

2. Если секущая плоскость совпадает с плоскостью симметрии детали, и разрез находится в проекционной связи, то для простых разрезов секущая плоскость не изображается и разрез не обозначается.

3.Отверстия на круглых фланцах или равномерно расположенные по окружности выкатываются в плоскость

разреза, но не под элемент детали.

4.Если секущая плоскость направлена вдоль оси или длинной стороны тонкой стенки типа ребра жесткости, то стенку не заштриховывают в разрезе и отделяют от остальной части детали сплошной толстой линией. В поперечном же разрезе - штрихуют.

5. Если секущая плоскость проходит вдоль оси монолитного выступа, то заштриховывается часть выступа. Остальная часть изображения отделяется сплошной волнистой линией.

6. Местный разрез служит для выяснения внутреннего устройства детали лишь в отдельном месте этой детали. Местный разрез изображается только со стороны вида. Отделяется от вида сплошной волнистой линией.

Местный разрез не обозначается, его нельзя выполнять под ребром жесткости детали.

7.Если на границе между видом и разрезом находится элемент детали (ребро призмы или пирамиды) то границей раздела между видом и разрезом является линия обрыва (сплошная тонкая волнистая линия).

8. Спицы колес, маховиков, шкивов, оси валы в продольном разрезе не штрихуются.

9.Допускается изображать утолщенной штрих - пунктирной линией часть предмета, которая находится между наблюдателем и секущей плоскостью.

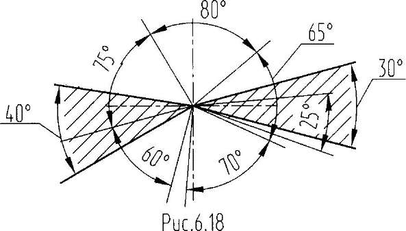

Рис.6.4

Рис.6.5

ЛЕКЦИЯ №7

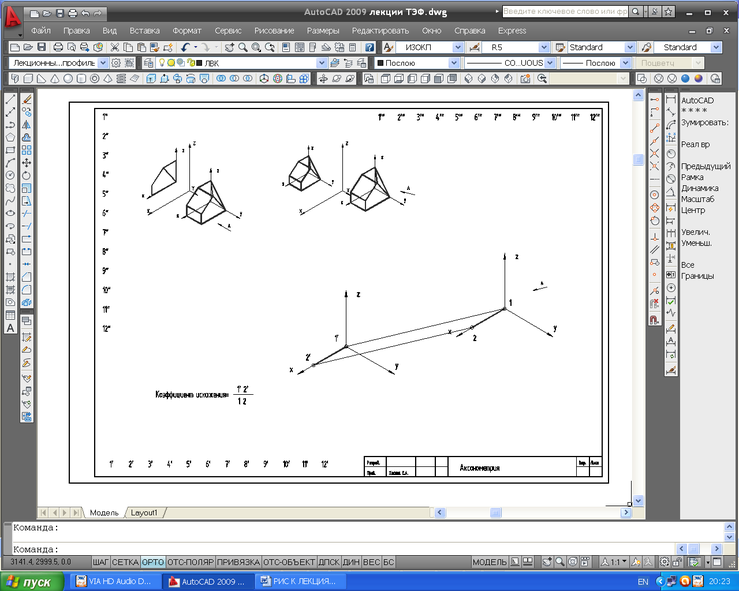

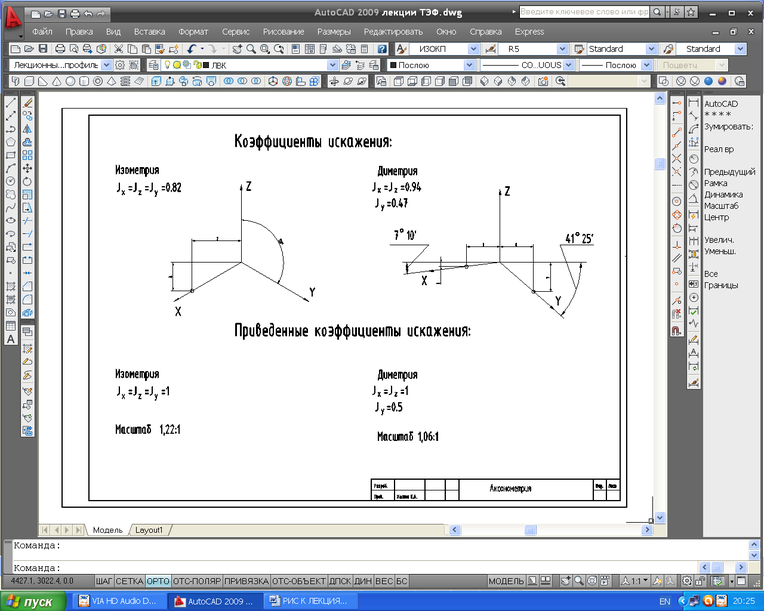

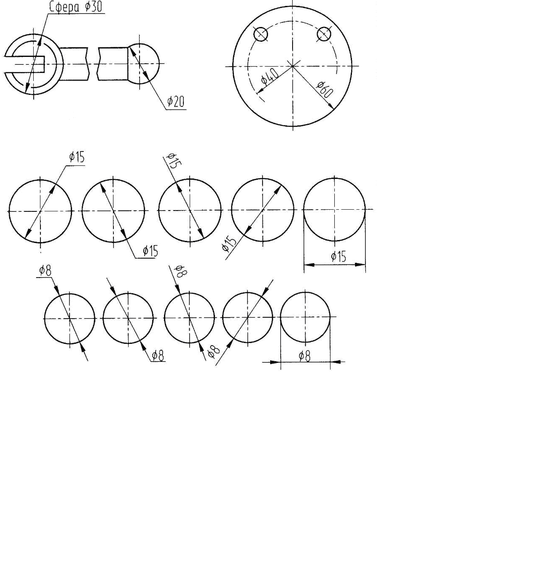

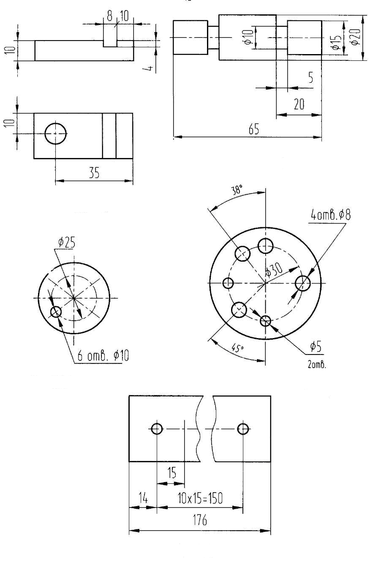

Рис.7.1

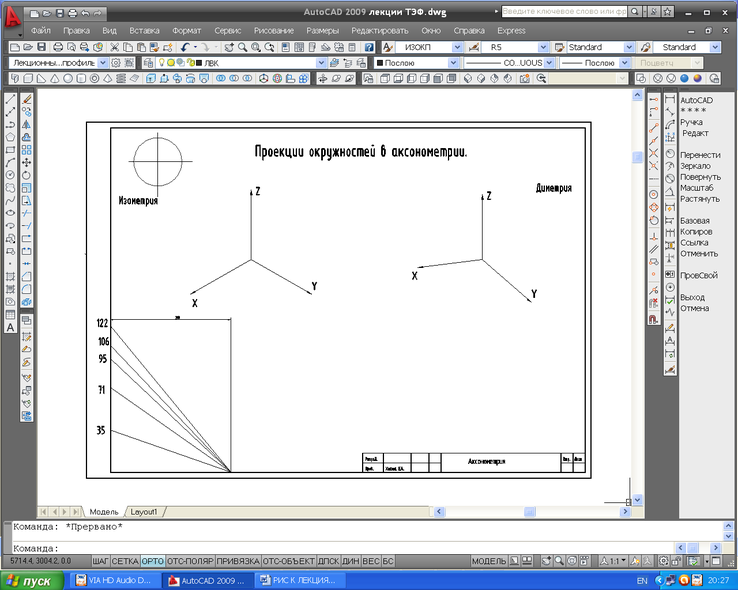

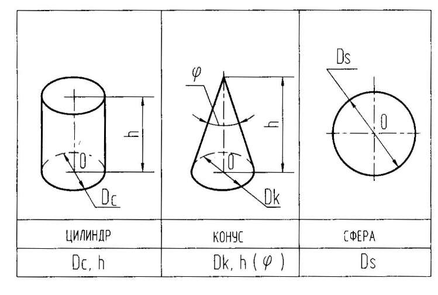

Рис.7.2

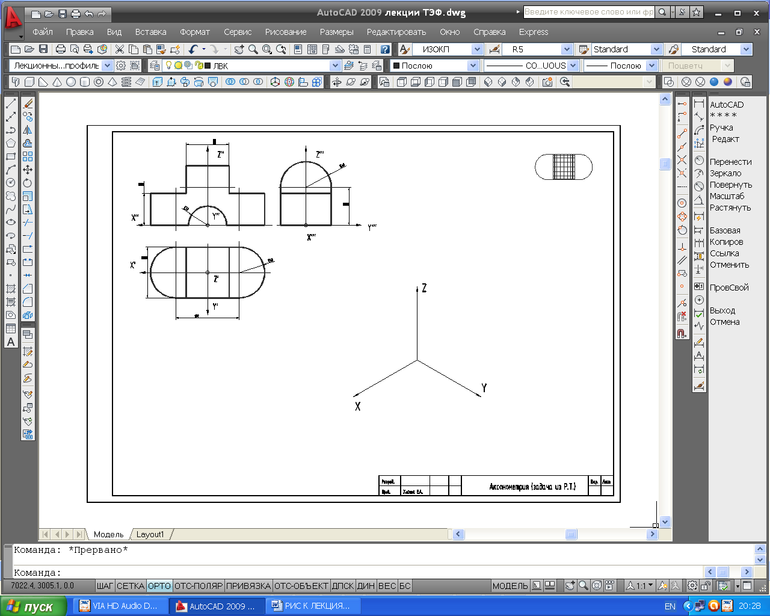

Рис.7.3

Рис.7.4

Рис.7.5

Рис.7.6

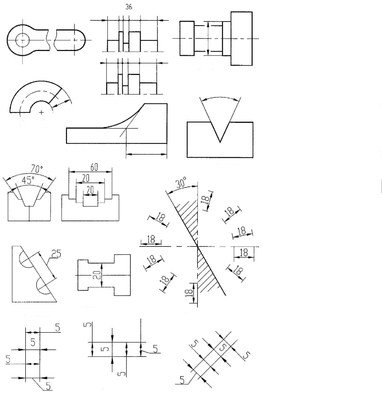

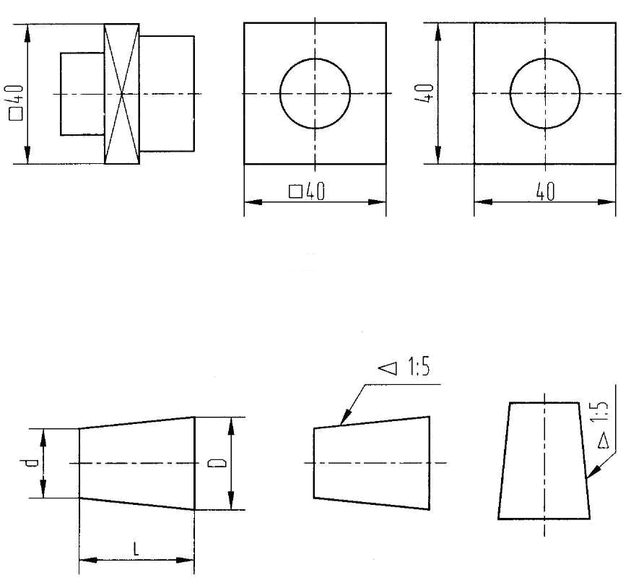

ЛЕКЦИЯ №8

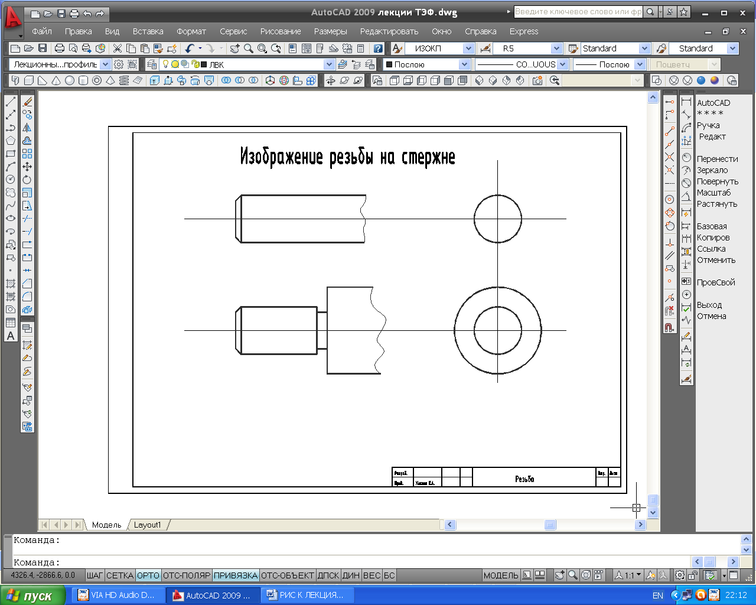

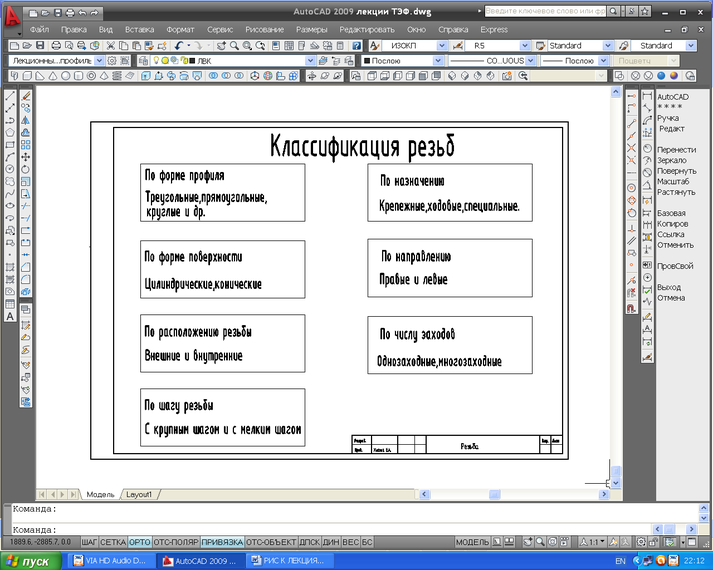

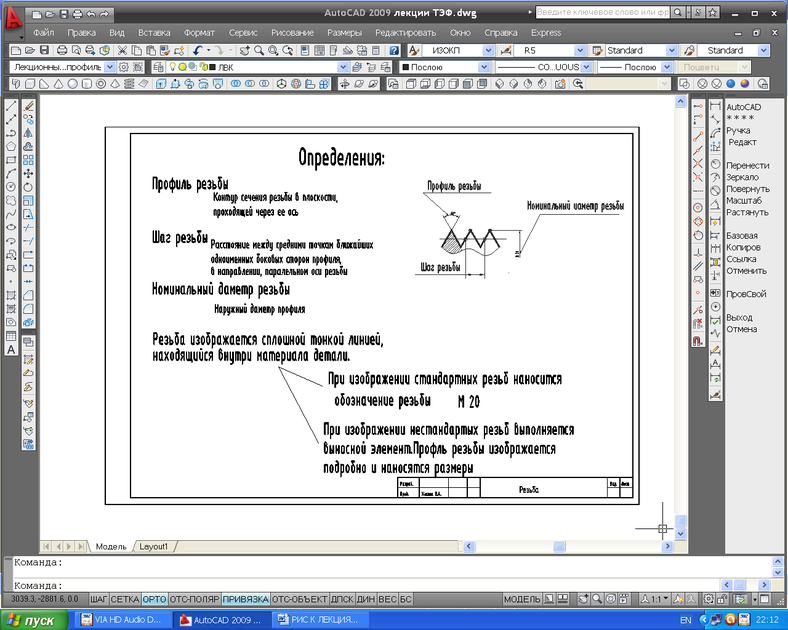

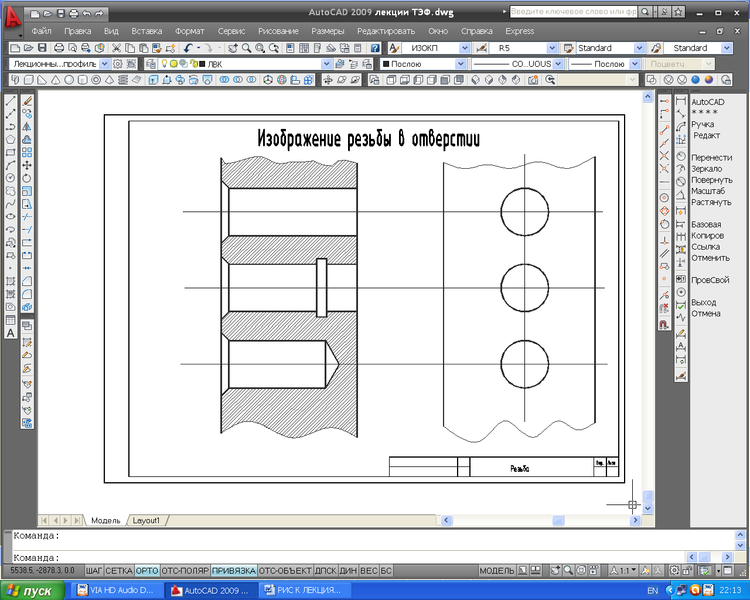

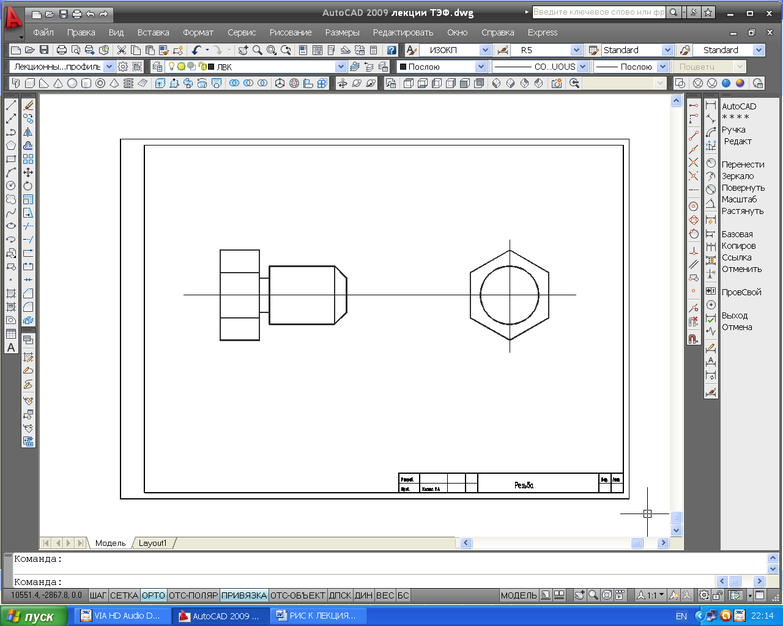

Рис.8.1

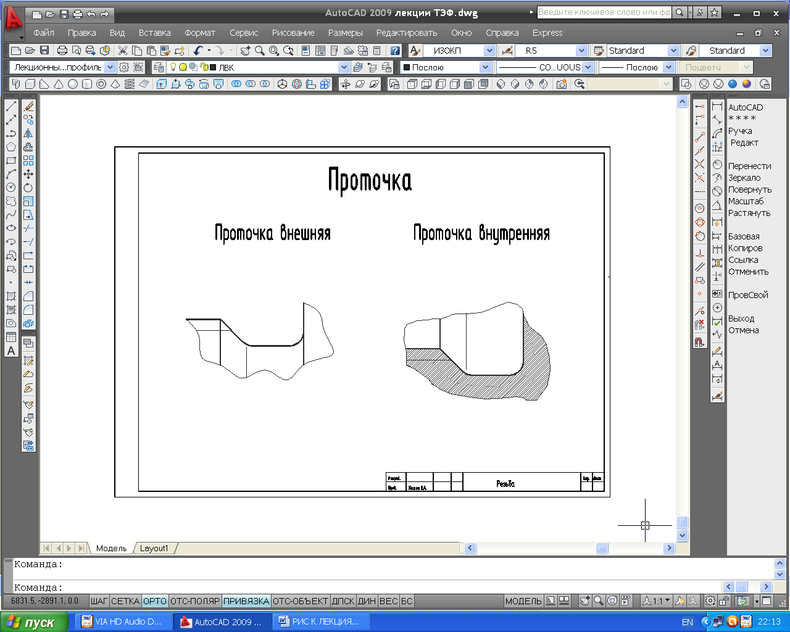

Рис.8.2

Рис.8.3

Рис.8.4

Рис.8.5

Рис.8.6

Рис.8.7

Рис.8.8
