Разрыв соединения.

Разрыв соединения, как уже было сказано, может быть асимметричным или симметричным. Асимметричный разрыв может привести к потере данных (см. рисунок 6-12).

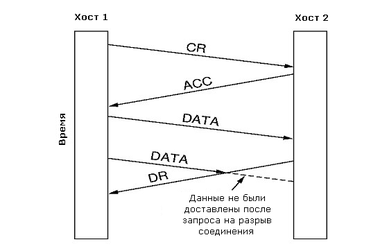

Рисунок 6-12. Разрыв соединения с потерей данных

Симметричный разрыв каждая сторона проводит самостоятельно, когда она передала весь имеющийся объем данных. Однако определить этот факт не всегда просто. Здесь есть одна проблема, которая называется проблемой двух армий. Суть этой проблемы в следующем. Пусть есть две противоборствующие армии, скажем, А и В. Армия А представлена двумя группировками, между которыми расположена армия В. Суммарно ресурсы А превосходят ресурсы В, и, если обе группировки А ударят по В, то А победит. Дело лишь за тем как договорится, чтобы обе группировки ударили одновременно. Имеется сложность – гонец от А должен пройти через территорию, контролируемую В. Пусть группировка №1 шлет гонца с донесением, в котором указано время атаки. Вопрос, выслав гонца, может ли армия №1 выступать? Конечно, нет! Если гонец не доставил донесение, то атака будет отбита, ресурсы потрачены, и В победит. Выход из создавшегося положения – дождаться гонца от армии №2 с подтверждением. Пусть гонец от армии №2 прибыл. Можно ли наступать? Опять нельзя! Не получив подтверждения, что гонец доставил подтверждение, армия №2 не может выступить. Этот процесс ожидания подтверждений можно продолжать сколь угодно долго.

Внимательно изучив проблему разрыва соединения, мы придем к выводу, что ни одна армия не начнет атаки до тех пор, пока не получит подтверждения на подтверждение, и так до бесконечности. На самом деле, можно доказать, что нет протокола, который безопасно разрешает эту ситуацию. Обычно эту проблему решают, фиксируя число попыток разрыва.

Управление потоком и буферизация.

Теперь, рассмотрев, как устанавливают соединение, обратимся к тому, как им управляют. Прежде всего, рассмотрим управление потоком. Проблема управления потоком на транспортном уровне в чем-то аналогична проблеме управления потоком на канальном уровне. Различия в том, что у маршрутизатора число каналов невелико, в то время как на транспортном уровне соединений может быть очень много.

Канальный протокол сохранял пакеты как на стороне отправителя, так и на стороне получателя до тех пор, пока они не будут подтверждены. Если у нас есть 64 соединения и поле «время жизни» пакета занимает 4 разряда, то нам потребуется суммарная емкость буферов на 1024 TPDU-пакетов. Число буферов можно сократить, если есть информация о надежности сетевого уровня или о наличии буфера у получателя. На транспортном уровне отправитель сохраняет все пакеты на случай, если какой-то из них придется посылать вторично. Если получатель знает об этом, то он может иметь лишь один пул буферов для всех соединений, и, если пришел пакет и ему нет буфера в пуле, то он сбрасывается, в противном случае сохраняется и подтверждается.

Если сетевой уровень не надежный, то на транспортном уровне отправитель вынужден сохранять все отправленные пакеты до тех пор, пока они не будут подтверждены. При надежном сетевом сервисе, наоборот, отправителю нет нужды сохранять отправленные пакеты, если он уверен, что у получателя всегда есть буфер для сохранения полученного TPDU. Если такой уверенности нет, то ему придется сохранять пакеты.

Однако и в первом и во втором случае возникает проблема размера буфера. При фиксированной длине буфера естественно организовывать пул буферов одного размера. Однако при переменной длине пакетов проблема становится много сложнее. Если размер буфера устанавливать по максимальной длине пакета, то мы столкнемся с проблемой фрагментации, т.е. неэффективного использования пространства. Если по минимальной длине, то один пакет придется пересылать как несколько, с дополнительными накладными расходами. Можно установить схему динамического согласования размера буфера при установлении соединения.

Оптимальное соотношение между буферизацией на стороне отправителя или на стороне получателя зависит от типа трафика. Для низкоскоростного, нерегулярного трафика буферизацию лучше делать на обоих концах. В общем случае вопрос о количестве буферов лучше всего решать динамически. Здесь надо только позаботиться о решении проблемы потери управляющих пакетов.

Другую проблему представляет согласование доступного числа буферов и пропускная способность сетевого уровня. Дело в том, что пропускная способность транспортной среды между двумя определенными хостами ограниченна, и если поток между ними превысит пропускную способность транспортной среды, то возникнет перегрузка. Эту проблему лучше всего решать динамически с помощью управляющих сообщений. Механизм управления потоком должен прежде всего учитывать пропускную способность подсети, а уже потом - возможности буферизации. Располагаться этот механизм будет на стороне отправителя, чтобы предотвращать накопление большого числа неподтвержденных сообщений.

Мультиплексирование.

Потребность в мультиплексировании нескольких потоков одного уровня на одном соединении, виртуальном канале, физической линии на других уровнях возникает постоянно. Эта проблема возникает и на транспортном уровне.

Например, если пользователь за терминалом установил транспортное соединение и отошел попить кофе, то транспортное соединение продолжает поддерживаться, под него резервируется буферное пространство, пространство в таблице маршрутизации и т.д. В целях удешевления стоимости транспортных соединений можно отобразить несколько транспортных соединений на одно сетевое. Такое отображение называется нисходящим мультиплексированием. Оно показано схематично на рисунке 6-15 (а).

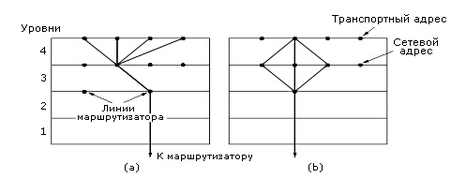

Рисунок 6-15. (а) Восходящее мультиплексирование; (b) Нисходящее мультиплексирование

В некоторых случаях, наоборот, в целях увеличения пропускной способности по отдельным транспортным соединениям можно отобразить транспортное соединение на несколько сетевых и по каждому сетевому иметь свое скользящее окно. Тогда, быстро исчерпав возможности одного оконного буфера, можно переключиться на другое сетевое соединение и продолжить передачу по нему. В этом случае мы получим канал, пропускная способность которого равна сумме пропускных способностей отдельных каналов на сетевом уровне. Такое мультиплексирование называется восходящим (рисунок 6-15 (b)).

Восстановление после сбоев.

Восстановление после сбоев мы будем рассматривать в предположении, что транспортный агент целиком располагается на абонентской машине. Восстановление сетевого уровня достаточно просто. Если сетевой уровень предоставляет дейтаграммный сервис, то транспортный уровень знает, как исправлять подобные ситуации. При сервисе, ориентированном на соединение, транспортный уровень восстановит потерянное соединение и постарается в диалоге с транспортным агентом на другой стороне выяснить, что успели передать, а что нет.

Проблема становится сложнее, когда надо восстанавливать работоспособность машины, включая и транспортный уровень. Рассмотрим случай, когда транспортный сервер взаимодействует с клиентами. Предположим, сервер упал и старается восстановить функционирование. Прежде всего, ему надо узнать у клиента, какое TPDU было последним неподтвержденным, и попросить повторить его. В свою очередь, клиент может находиться в одном из двух состояний: S1 – есть неподтвержденное TPDU, либо S0 – все TPDU подтверждены.

Казалось бы, все просто. Однако рассмотрим проблему внимательнее. Сервер, получив TPDU, либо сначала шлет подтверждение, а затем записывает полученное TPDU в буфер приложения, либо сначала записывает, а потом шлет подтверждение. Если сервер упал, послав подтверждение, но до того, как он осуществил запись, то клиент будет находиться после восстановления сервера в состоянии S0, хотя подтвержденное TPDU потеряно. Пусть, наоборот, сервер сначала записал TPDU, а потом упал. Тогда после сбоя сервер найдет клиента в состоянии S1 и решит, что надо повторить неподтвержденное TPDU. В результате получим повторное TPDU.

Можно формально показать, что эта проблема только средствами транспортного уровня не решается. Надо, записав TPDU, информировать об этом приложение и только после этого слать подтверждение. При восстановлении надо опрашивать не только клиента на транспортном уровне, но и приложение.

61. Транспортный уровень в Internet (TCP, UDP). Сервис TCP, протокол, заголовок сегмента, управление соединениями, стратегия передачи, управление перегрузками, управление таймерами. Протокол UDP, беспроводной TCP и UDP. Способы ускорения обработки TPDU.

В Internet есть два основных транспортных протокола: TCP - ориентированный на соединение и UDP - не ориентированный на соединение. Поскольку сервис, реализуемый протоколом UDP - это практически сервис, реализуемый протоколом IP, с добавлением небольшого заголовка, то основное внимание здесь мы уделим протоколу TCP.

TCP (Transmission Control Protocol) - специально созданный протокол для надежной передачи потока байтов по соединению «точка-точка» через ненадежную сеть. ТСР был сознательно разработан так, чтобы он мог адаптироваться к условиям и особенностям разных сетей, устойчиво и эффективно функционировать в условиях internet (нескольких сетей). На каждой машине, поддерживающей ТСР, есть ТСР-агент, который располагается либо в ядре ОС, либо в процессе пользователя, который управляет ТСР-потоками и доступом к сервису IP-протокола.

ТСР получает поток данных от прикладного процесса, дробит их на сегменты не более чем по 65 Кбайт (на практике не более 1,5 Кбайт) и отправляет их как отдельные IP-пакеты.

Поскольку IP-уровень не гарантирует доставку каждого пакета, то в задачу ТСР входит определение потерь и организация повторной передачи потерянного. Поскольку на сетевом уровне в Internet соединения не поддерживаются, то сегменты могут поступать к получателю в неправильном порядке и задача ТСР - восстановить этот порядок.

Модель сервиса TCP.

Доступ к ТСР-сервису происходит через сокет. Сокет состоит из IP-адреса хоста и 16-разрядного локального номера на хосте, называемого порт. Сокеты создаются как отправителем, так и получателем. Порт - это TSAP для ТСР. Каждое соединение идентифицируется парой сокетов, между которыми оно установлено. Один и тот же сокет может быть использован для разных соединений. Никаких дополнительных виртуальных соединений не создается.

Порты с номерами до 256 зарезервированы для стандартного сервиса. Например, если надо обеспечить FTP-передачу файла, то надо соединяться через 21-й порт, где находится FTP-демон. Для TELNET - через 23-й порт. Полный список таких портов можно найти в RFC 1700.

Свойства TCP соединений:

• Дуплексные, т.е. передача идет независимо в оба направления.

• Поддерживается только соединение «точка-точка». Не существует ТСР-соединений от одного ко многим.

• ТСР обеспечивает поток байтов, а не поток сообщений. Напомним, это значит, что границы сообщений не поддерживаются автоматически в потоке.

После того, как приложение передало данные ТСР агенту, эти данные могут быть отправлены сразу на сетевой уровень, а могут быть буферизованы, как поступить - решает ТСР-агент. Однако в ряде случаев надо, чтобы они были отправлены сразу, например, если эти данные представляют собой команду для удаленной машины. Для этого в заголовке ТСР-пакета есть флаг PUSH. Если он установлен, то это говорит о том, что данные должны быть переданы немедленно.

Наконец, последняя возможность ТСР-сервиса, которую здесь стоит упомянуть - срочные данные. Если для данных установлен флаг URGENT в заголовке, то все данные после этого по данному соединению передаются сразу и не буферизуются. Когда срочные данные поступают к месту назначения, то получателю передают их немедленно.

Каждый байт в ТСР соединении имеет 32-разрядный номер. В сети с пропускной способностью 10 Мбит/сек. потребуется не менее часа, чтобы исчерпать все номера с 0 до 2^32. Эти номера используются как для уведомления, так и в механизме управления окнами.

ТСР-агенты обмениваются сегментами данных. Каждый сегмент имеет заголовок от 20 байтов и более (по выбору) и тело переменной длины. Один сегмент может включать байты от разных отправителей, а может включать часть данных одного. Какой длины может быть тело, решает ТСР-агент. Длину сегмента ограничивают два фактора. Во-первых, длина сегмента не должна превышать максимальную длину IP-пакета - 64 Кбайт. Во-вторых, каждая сеть имеет максимальную единицу передачи - MTU (maximum transfer unit), и каждый сегмент должен помещаться в MTU. В противном случае маршрутизаторам придется применять фрагментацию. При этом возрастают накладные расходы на передачу в сети, так как каждый фрагмент оформляется как самостоятельный пакет (с 20-байтным заголовком).

Основным протоколом, который используется ТСР-агентом, является протокол скользящего окна. Это значит, что каждый посланный сегмент должен быть подтвержден. Одновременно с отправлением сегмента взводится таймер. Подтверждение придет либо с очередными данными в обратном направлении, если они есть, либо без данных, но с подтверждением. Подтверждение будет иметь порядковый номер очередного ожидаемого получателем сегмента. Если таймер исчерпается прежде, чем придет подтверждение, то сегмент посылается повторно.

Несмотря на кажущуюся простоту, ТСР-протокол достаточно сложен и должен решать следующие основные проблемы:

• восстанавливать порядок сегментов

• убирать дубликаты сегментов, в каком бы виде они не поступали

• определять разумную задержку для time_out для подтверждений в получении сегмента

• устанавливать и разрывать соединения надежно

• управлять потоком

• управлять перегрузками

Заголовок сегмента в ТСР показан на рисунке 6-24. Максимальная длина раздела данных – 65 495 байтов.

• Поля Source port и Destination port указывают сокеты на стороне отправителя и получателя соответственно.

• Sequence number и Acknowledgement number содержат порядковый номер ожидаемого байта и следующего ожидаемого, а не последнего полученного байта.

• 6-битное поле флагов.

• Бит Urg используется вместе с полем Urgent pointer, которое указывает на начало области срочных данных.

• ACK - 1, если поле Acknowledgement number используется, в противном случае – 0.

• PSH - 1, если отправитель просит транспортного агента на стороне получателя сразу передать эти данные приложению и не буферизовать их.

• RST – используется, чтобы переустановить соединение, которое по какой-либо причине стало некорректным. Получение пакета с таким флагом означает наличие проблемы, с которой надо разбираться.

• SYN – 1, при запросе на соединение. Флаг ACK указывает на наличие или отсутствие подтверждения. SYN=1 ACK=0 – запрос на соединение, SYN=1 ACK=1 – подтверждение соединения.

• FIN - запрос на разрыв соединения. У отправителя нет больше данных.

• Поле Window size используется алгоритмом управления окном.

• Поле Options используется для установления возможностей, не предусмотренных стандартным заголовком. Например, здесь часто указывается максимальный размер поля данных, допустимый по данному соединению.

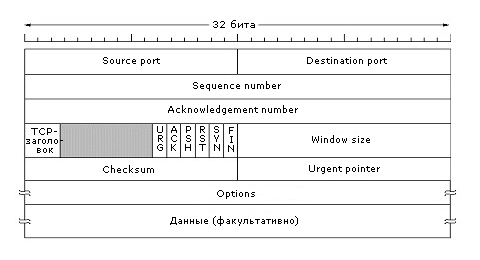

Рисунок 6-24. Заголовок TCP
