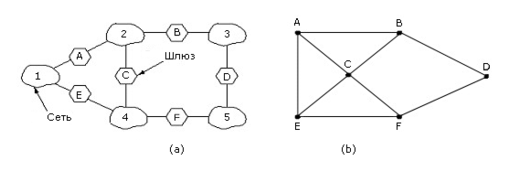

Имея граф соединений этих маршрутизаторов между собой, можно применять уже известные нам алгоритмы маршрутизации: по вектору расстояния или по состоянию канала. Так мы приходим к двум уровням маршрутизации: внутреннему межшлюзовому протоколу и внешнему межшлюзовому протоколу. Поскольку каждая сеть в определенном смысле автономна, то для нее часто используют термин - автономная система.

Главная сложность, отличающая внутрисетевую маршрутизацию от межсетевой - государственные границы. Здесь возникают различия в законах разных стран, различия в оплате трафика, принятые на территориях разных стран, и т.д.

Фрагментация.

В каждой сети есть свой максимальный размер пакетов. Это ограничение имеет несколько причин:

1. Аппаратура (например, максимальный TDM-слот)

2. Операционная система (все буфера по 512 байтов)

3. Протоколы (например, размер поля длины пакета)

4. Совместимость с некоторыми национальными и международными стандартами

5. Стремление сократить ошибку, вызываемую повторной передачей

6. Желание предотвратить длительный захват канала одним пакетом

Максимальный размер пакета колеблется от 48 байтов в АТМ-сети до 65515 байтов в IP-сети (у протоколов более высоких уровней он еще больше).

Очевидно, первая же проблема возникает при попытке передать большой пакет через сеть, у которой максимальный размер пакета меньше. Одно из решений - проложить маршрут для таких пакетов так, чтобы избежать подобной ситуации. Однако что делать, в такой сети расположен получатель?

Единственное решение - разрешить шлюзу разбивать пакет на фрагменты и отправлять каждый фрагмент независимо. В этом случае возникает проблема сборки фрагментов.

Есть два подхода к тому, как это осуществлять. Первый - делать фрагменты столь малыми, что любая сеть на их пути будет прозрачна для них. Это решение показано на рисунке 5-40 (а). Когда поступает большой пакет, его разбивают на малые и все пакеты отправляют на один и тот же выходной шлюз, где они собираются снова в большой пакет.

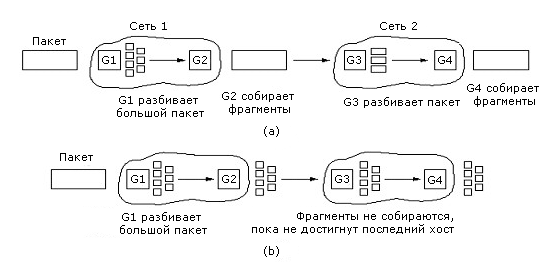

Рисунок 5-40. Фрагментация пакетов

В такой фрагментации есть трудности: как узнать, что все фрагменты достигли выходного шлюза, как выбирать маршрут для фрагментов, накладные расходы на разбиение и сборку пакета из фрагментов.

Другой подход - разбив пакет на фрагменты, рассматривать каждый из них как обычный пакет. Это решение показано на рисунке 5-40 (b). Сборка фрагментов происходит только в узле назначения. Однако при таком подходе каждый хост должен уметь собирать пакеты из фрагментов.

На рисунке 5-41 показана фрагментация в случае, если размер элементарного фрагмента данных равен 1 байту.

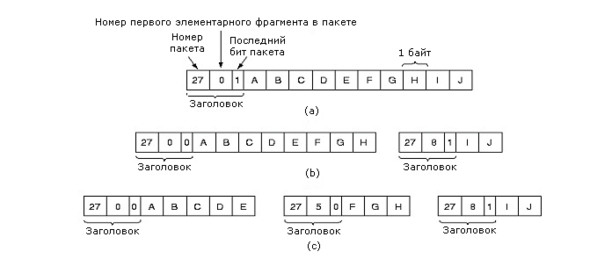

Рисунок 5-41. Фрагментация: (а) Исходный пакет, содержащий 10 байтов данных; (b) Фрагменты после прохождения сети с максимальным размером пакета, равным 8 байтам; (с) Фрагменты после прохождения через шлюз с размером 5

Firewall.

Способность любого компьютера соединяться, где бы он ни был, с любым другим компьютером - благо для пользователя, но сущее наказание для службы безопасности любой организации. Здесь, кроме угрозы потери информации, есть угроза притока всякой гадости типа вирусов, червей и прочих цифровых паразитов.

Итак, нужен механизм, который бы различал «чистые» биты от «нечистых». Один способ - шифровать данные. Так поступают при передаче данных. Со способами шифрования мы познакомимся позднее. Но шифрование бессильно против вирусов, хакеров и прочей нечисти. Одним из средств борьбы с ними служат брандмауеры (firewall).

Барьер - современная форма крепостного рва. Компания может иметь сколь угодно сложную сеть, объединяющую много локальных сетей. Однако весь трафик в сеть и из этой сети направляется только через один шлюз, где происходит проверка пакета на соответствие определенным требованиям. Если пакет не удовлетворяет этим требованиям, то он не допускается в сеть или из нее.

Барьер состоит из двух маршрутизаторов, фильтрующих пакеты, и шлюза приложений. Фильтры содержат таблицы сайтов, от которых можно принимать и которым можно передавать пакеты. Шлюз приложений ориентирован на конкретные приложения. Пример - шлюз для электронной почты. Этот шлюз анализирует поле данных и принимает решение, сбросить пакет или нет. Набор таких шлюзов полностью зависит от политики информационной безопасности конкретной организации. Чаще всего это шлюз электронной почты и WWW.

56. Сетевой уровень в Интернет: адресация, протокол IPv4, протоколы ARP, RARP.

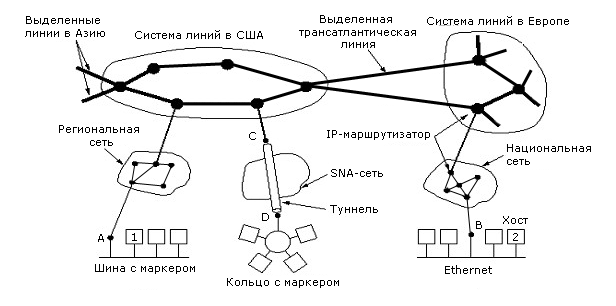

Интернет представляет собой объединение подсетей, которые называются автономными системами. Автономные системы – это подсеть, охватывающая единую территорию, находящаяся под единым административным управлением и имеющая единую политику маршрутизации по отношению ко всем остальным сетям. В Интернете нет какой-либо регулярной, специально предусмотренной структуры подсетей. Он образован из соединения большого числа подсетей, среди которых можно выделить несколько остовых. К этим остовым сетям подключены региональные сети, к которым подключены локальные сети организаций. На рисунке 5-43 показана схема соединения таких остовых сетей.

Соединяет все автономные системы вместе IP-протокол. В отличие от других протоколов сетевого уровня, этот протокол с самого начала создавался для объединения сетей. Его целью было наилучшим образом передавать дейтаграммы от одной машины к другой, где бы эти машины ни находились.

Как мы уже отмечали, подсеть в Интернете реализует сервис без соединений и работает следующим образом. Транспортный уровень получает поток данных и делит их на дейтаграммы. Дейтаграммы могут быть от 64К до 1500 байт. Они передаются через подсети в Интернет и, если необходимо, делятся на более короткие. Когда все дейтаграммы достигают места назначения, они собираются в исходные дейтаграммы на сетевом уровне и передаются на транспортный уровень, где и восстанавливается исходный поток данных.

IP-протокол.

На рисунке 5-44 показан заголовок IP-пакета (дейтаграммы). Он имеет обязательную часть размером 20 байт и может быть расширен до 60. Дейтаграмму передают, начиная с поля Version.

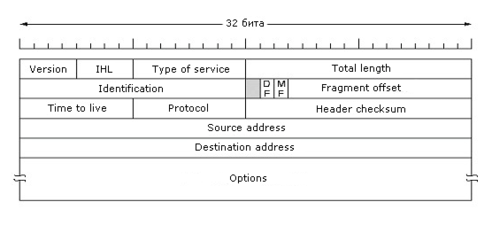

Рисунок 5-44. Заголовок IP

• Version - указывает версию протокола.

• IHL - длина заголовка в 32-разрядных словах (минимум 5, максимум 15, что соответствует 60 байтам).

• Type of service - вид необходимого сервиса. Здесь возможны различные комбинации скорости и надежности: например, передача голоса, аккуратная доставка строки битов, файла и т.п.

• Identification - позволяет отличать фрагменты одной и той же дейтаграммы.

• DF – признак управления фрагментацией. Если он равен 1, то фрагментация невозможна.

• Total length - указывает общую длину дейтаграммы, включая заголовок и поле данных. Максимальная длина 65535 байт.

• Identification – указывает, какой дейтаграмме принадлежит очередной поступивший фрагмент. Все фрагменты одной дейтаграммы имеют в этом поле одно и то же значение.

• MF – содержит единицу только у последнего фрагмента дейтаграммы. Это поле позволяет отличить последний фрагмент от всех остальных.

• Fragment offset – указывает, где в дейтаграмме располагается данный фрагмент. Длина всех фрагментов, кроме последнего, должна быть кратна 8 байтам. Поскольку поле имеет 13 разрядов, то на одну дейтаграмму максимально может быть 8192 фрагментов.

• Time to live – время жизни пакета. Максимальное значение этого поля - 255, измеряется в секундах. Очень часто здесь используется счетчик скачков.

• Protocol - показывает, какому процессу на транспортном уровне передать собранную дейтаграмму (TCP, UDP и т.д.).

• Header checksum - контрольная сумма, которая охватывает только заголовок.

• Source address, Destination address – идентифицируют машину отправителя и получателя в сети.

• Options - предусмотрено для расширения возможностей протокола. Оно делится, в свою очередь, на следующие поля:

  • Security – указывает уровень секретности передаваемой информации. Маршрутизатор может на основании значения этого поля запретить определенные маршруты, например, если они пролегают через ненадежные регионы.

  • Strict source routing – здесь указан полный маршрут в виде списка IP-адресов. Это поле используется в алгоритме маршрутизации от источника, а также в критических ситуациях, например, когда таблица маршрутизации по какой-то причине оказалась испорченной.

  • Loose source routing – список маршрутизаторов, через которые фрагмент обязан пройти. Он может пройти и через другие маршрутизаторы, но данные обязательно должны принадлежать его маршруту.

  • Record route – указывает маршрутизаторам на необходимость заносить в поле свои адреса. Это позволяет проследить, как шел фрагмент.

  • Time stamp – вместе с предыдущим полем указывает маршрутизаторам на необходимость записывать не только свои адреса, но и время, когда фрагмент проходил через них. Это поле очень полезно при отладке алгоритмов маршрутизации.

IP-адресация.

Каждая машина в Интернете имеет уникальный IP-адрес. Он состоит из адреса сети и адреса машины в этой сети. Все IP-адреса имеют длину 32 разряда. На рисунке 5-45 показаны форматы IP-адресов. Если машина подключена к нескольким сетям, то в каждой сети у нее будет свой IP-адрес.

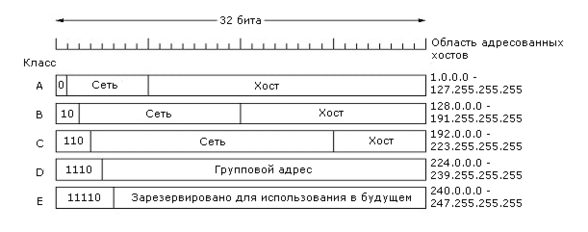

Рисунок 5-45. Форматы IP-адресов

Все адреса разделяются на классы. Всего есть пять классов адресов: А, B, C, D, E. Классы A позволяет адресовать до 126 сетей по 16 миллионов машин в каждой, B - 16382 сетей по 64К машин, C - 2 миллиона сетей по 256 машин, D - предназначены для групповой передачи, Е - зарезервированы для развития. Адреса выделяет только организация NIC - Network Information Center. Несколько адресов, показанных на рисунке 5-46, имеют специальное назначение. Адрес из одних нулей используется при загрузке машины.

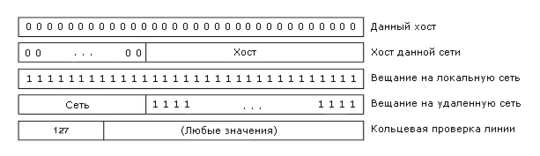

Рисунок 5-46. Специальные IP-адреса

Подсети.

Все машины одной сети должны иметь одинаковый номер сети в своем адресе. Это приводит к целому ряду проблем. По мере роста сети приходиться менять класс адреса. Появление новых адресов приводит к проблеме модификации таблиц маршрутизации и распространению информации о новых адресах повсюду. Перенос машины из одной сети в другую требует изменения маршрутизации. Эти изменения происходят не сразу, и пока они не будут выполнены, все сообщения пойдут по старому адресу.

Решением этих проблем является разделение сети на части, которые извне видны как единое целое, но внутри каждая часть имеет свой адрес. Эти части называются подсети. Мы уже отмечали в главе 1, что термин подсеть в Интернете имеет особый смысл. Итак, подсеть - это часть сети, невидимая извне. Изменение адреса подсети или введение новой подсети не требует обращения в NIC или изменений какой-либо глобальной базы данных.
