РАСЧЕТ СОЗДАННОЙ МОДЕЛИ В NASTRAN
| Analysis | |
| Action | Analyze |
| Object | Entire Model |
| Method | Full Run |
| Job Name | Dz8 |
| Apply | |
| Action | Access Results |
| Object | Attach XDB |
| Method | Result Entitities |
| Apply | |
ВЫВОД РЕЗУЛЬТАТОВ (ГРАФИКИ ВНУТРЕННИХ УСИЛИЙ И ПЕРЕМЕЩЕНИЙ)
| Results | |
| Action | Create |
| Object | Graph |
| Method | Y vs X |
| Select Y Result | Bar Stresses, Axial |
| Quantity | X Component |
| Иконка Target Entitities | |
| Target Entitity | Path |
| Addtl. Display Control | Curves |
| Select Path Curves | Curve 1:3 |
| Points Per Segment | 100 |
| Иконка Display Attributes | |
| XY Window Name | STRESSES |
| Иконка Plot Options | |
| Save Graph Plot As | STR_3FE |
| Apply | |
| Action | Create |
| Object | Graph |
| Method | Y vs X |
| Select Y Result | Displacements, Translational |
| Quantity | X Component |
| Иконка Target Entitities | |
| Target Entitity | Path |
| Addtl. Display Control | Curves |
| Select Path Curves | Curve 1:3 |
| Points Per Segment | 100 |
| Иконка Display Attributes | |
| XY Window Name | DISPLACEMENTS |
| Иконка Plot Options | |
| Save Graph Plot As | DISP_3FE |
| Apply |
Увеличим количество конечных элементов и проведем расчет заново:
| Meshing / Finite Elements | |
| Action | Delete |
| Object | Mesh |
| Type | Curve |
| Curve List | Curve 1:3 |
| Apply | |
| Action | Create |
| Object | Mesh |
| Type | Curve |
| Shape | Bar |
| Topology | Bar2 |
| Curve List | Curve 1:3 |
| Global Edge Length | Убираем галочку с Auto Execute Value 0,5 |
| Apply | |
| Action | Equivalence |
| Object | All |
| Method | Tolerance Cube |
| Apply |
Меняя значения Value, мы изменяем число конечных элементов модели
| Value | 1 | 0,5 | 0,25 | 0,1 | 0,05 | 0,01 |
| Общее количество КЭ модели | 3 | 6 | 12 | 30 | 60 | 300 |
После задания новой КЭ-сетки выполняем анализ и вывод графика, аналогично тому, как было сказано ранее
|
|
|

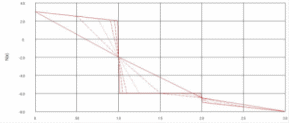

Рис. 9. Графики внутренних усилий при разных количествах КЭ модели
Заметим, что при увеличении количества конечных элементов, наблюдается повышение точности результатов напряженного состояния стержня. А именно, становятся более характерными скачки напряжений в местах приложения сосредоточенных сил.
|
|
|
Рис.10. Графики функции перемещений при разных количествах КЭ модели
Как видно из рис. 10. количество КЭ не влияет на точность результата по перемещениям.
