СОЗДАНИЕ МАТЕРИАЛА
| Proterties / Isotropic / Materials | |
| Action | Create |
| Object | Isotropic |
| Method | Manual Input |
| Material Name | TIT |
| Input Properties … | |
| Constitutive Model | Linear Elastic |
| Elastic Modulus = | 1,02e5 |
| Poisson Ratio = | 0.3 |
| Apply |
СОЗДАНИЕ КОНЕЧНОГО ЭЛЕМЕНТА ДЛЯ МОДЕЛИРОВАНИЯ ПРУЖИНЫ
| Meshing | |
| Action | Create |
| Object | Element |
| Method | Edit |
| Shape | Bar |
| Topology | Bar2 |
| Pattern | Standart |
| Убираем галочку с Auto Execute | |
| Node 1= | [-1 0 0] |
| Node 2= | [0 0 0] |
| Apply |
ЗАДАНИЕ СВОЙСТВ ПРУЖИНЫ КОНЕЧНОМУ ЭЛЕМЕНТУ
| Proterties / Element Properties | |
| Action | Create |
| Object | 1D |
| Type | Spring |
| Property Set Name: | SPRING_1 |
| Input Properties … | |
| Spring Constant | 1 |
| Dof at Node 1 | UX |
| Dof at Node 2 | UX |
| ОК | |
| Select Application Region … | |
| Select | Entities |
| В колонке слева выбираем иконку Beam Element | |
| Select Members | Elm1 |
| Add | |
| ОК | |
| Apply |
ЗАДАНИЕ СВОЙСТВ СТЕРЖНЯ
| Сначала создадим тип сечения | |
| Меню Tools / Beam Library | |
| New Section Name: | Balka |
| Ниже выбираем круглое сечение | |
| R1 = | 50 (внешний радиус) |
| R2 = | 45 (внутренний радиус ) |
| OK | |
| Proterties / Element Properties | |
| Action | Create |
| Object | 1D |
| Type | Beam |
| Property Set Name | BEAM_1 |
| Input Properties … | |
| [Section Name] | выбираем ранее созданный тип сечения Balka |
| Material Name | правее Mat Prop Name кликаем на иконку и выбираем ранее созданный материал TIT |
| Bar Orientation | <0 1 0> |
| ОК | |
| Select Application Region … | |
| Select | Entities |
| В колонке слева выбираем иконку Curve or Edge | |
| Select Members | Curve 1:3 |
| Add | |
| ОК | |
| Apply |
ЗАДАНИЕ ГРАНИЧНЫХ УСЛОВИЙ
| Loads/BCs | |
| Action | Create |
| Object | Displacement |
| Type | Nodal |
| New Set Name | LEFT |
| Input Data … | |
| Translations | <0 0 0> |
| Rotations | <0 0 0> |
| ОК | |
| Select Application Region … | |
| Select | FEM |
| Select Nodes | Node 1 |
| Add | |
| ОК | |
| Apply |
Также зададим ограничения на движение правого конца стержня, которые позволят ему двигаться только вдоль оси
| Loads/BCs | |
| Action | Create |
| Object | Displacement |
| Type | Nodal |
| New Set Name | RIGHT |
| Input Data … | |
| Translations | <,0,0> |
| Rotations | <0 0 0> |
| ОК | |
| Select Application Region … | |
| Select | Geometry |
| Select Geometry Entitities | Point 4 |
| Add | |
| ОК | |
| Apply |
ЗАДАНИЕ ВНЕШНИХ НАГРУЗОК
| Loads/BCs | |
| Action | Create |
| Object | Force |
| Type | Nodal |
| New Set Name | F1 |
| Input Data … | |
| Force | <8 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Geometry Entities | Point 2 |
| Add | |
| ОК | |
| Apply | |
| New Set Name | F2 |
| Input Data … | |
| Force | <1 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Geometry Entities | Point 3 |
| Add | |
| ОК | |
| Apply | |
| New Set Name | F3 |
| Input Data … | |
| Force | <-8 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Geometry Entities | Point 4 |
| Add | |
| ОК | |
| Apply | |
| Action | Create |
| Object | Distributed Load |
| Type | Element Uniform |
| New Set Name | q1 |
| Target Element Type | 1D |
| Input Data … | |
| Distr Load | <1 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Curves | Curve 1 |
| Add | |
| ОК | |
| Apply | |
| New Set Name | q3 |
| Target Element Type | 1D |
| Input Data … | |
| Distr Load | <1 0 0> |
| OK | |
| Select Application Region … | |
| Select | Geometry |
| Select Curves | Curve 3 |
| Add | |
| ОК | |
| Apply |
СОЗДАНИЕ КОНЕЧНО-ЭЛЕМЕНТНОЙ СЕТКИ
| Meshing / Finite Elements | |
| Action | Create |
| Object | Mesh |
| Type | Curve |
| Shape | Bar |
| Topology | Bar2 |
| Curve List | Curve 1:3 |
| Global Edge Length | Убираем галочку с Auto Execute Value 1 |
| Apply | |
| Action | Equivalence |
| Object | All |
| Method | Tolerance Cube |
| Apply |

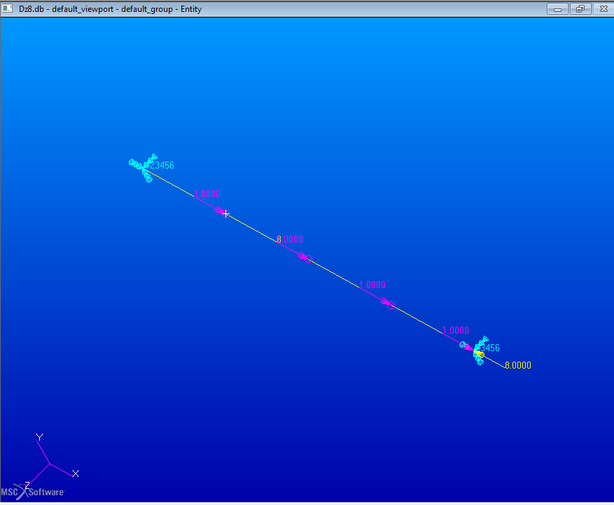

Рис. 8. Получившаяся одномерная модель стержня
с заданными граничными условиями и приложенными внешними силовыми факторами
