Благодаря оснащению многоцелевых станков (МС) устройствами ЧПУ и автоматической смены инструмента существенно сокращается вспомогательное время при обработке и повышается мобильность переналадки. Сокращение вспомогательного времени достигается благодаря автоматическим установке инструмента (заготовки) по координатам, выполнению всех элеметнов цикла, смене инструметнов, кантованию и смене заготовки, изменению режимов резания, выполнению контрольных операций, а также большим скоростям вспомогательных перемещений.

По назначению МС делятся на две группы: для обработки заготовок корпусных и плоских деталей и для обработки заготовок деталей типа тел вращения. В первом случае для обработки используют МС сверлильно-фрезерно-расточной группы, а во втором-токарной и шлифовальной групп. Рассмотрим МС первой группы, как наиболее часто используемые.

МС имеют следующие характерные особенности: наличие инструментального магазина, обеспечивающего оснащенность большим числом режущих инструментов для высокой концентрации операций (черновых, получистовых и чистовых), в том числе точения, растачивания. фрезерования, сверления, зенкерования, развертывания, нарезания резьб, контроля качества обработки и др.; высокая точность выполнения чистовых операций (6...7-й квалитеты).

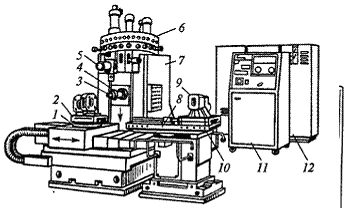

Рисунок ПБ4 – Горизонтальный многоцелевой сверлильно-фрезерно-расточной станок с ЧПУ:

1 – поворотный стол; 2 – зажимные приспособления; 3 – шпиндель; 4 – шпиндельная бабка;

5 – автооператор; 6 – иструментальный магазин; 7 – стойка; 8 – поворотная платформа;

9 – заготовка; 10 – стол-спутник; 11 – система ЧПУ; 12 – шкаф для электрооборудования

Приложение В

(обязательное)

Тема: Конвертер для повышения оперативности перепрограммирования станков с ЧПУ

Руководство пользователя

Всего листов - 13

2009

Назначение программы. Программа предназначена для конвертирования исходного текста программ для станков с ЧПУ и предназначена для использования на производстве в различных областях.

Программа позволяет:

1. конвертировать программный текст в любою из доступных программе систем;

2. удалять лишние пробелы;

3. удалять пустые строки;

4. восстанавливать периодическую нумерацию кадров;

5. задавать шрифт(цвет, размер, тип);

6. печать документа;

7. визуальный контроль обработки;

8. менять регистр букв к заглавным(что требует синтаксис программ);

9. разбивать программу на заданное количество частей;

10. осуществляет поиск и замену по образцу.

Условия выполнения программы. Разработанная программа является приложением MS Windows. Для ее работы требуется наличие на компьютере операционной системы MS Windows 98/NT4.0/2000/XP и все вытекающее отсюда техническое обеспечение.

Кроме того, требуется:

1. физическая память 1Mб + память на используемые и создаваемые из текстовые файлы (не менее 10 Мб);

2. оперативная память 2*размер используемого файла. При нехватке оперативной памяти может использоваться виртуальная память. А за счет того, что все данные находятся в памяти, сильно сокращается время решения задач.

Для написания программы использовалась среда разработки Borland Delphi 7.

Выполнение программы. Программа представлена в виде формы, в главном окне которого производится выбор функции программы. Режим работы программы – диалоговый. Все выполняемые программой функции запускаются с помощью соответствующих кнопок.

Для запуска программы оператор из оболочки системы Windows должен произвести запуск файла Наладчик.ехе

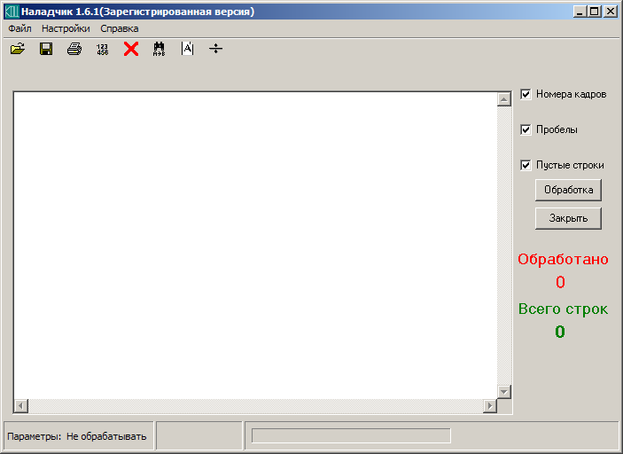

Рисунок ПВ1 - Главное окно программы

Рисунок ПВ2 - Панель инструментов

----- открыть файл

----- сохранить файл

----- распечатать содержимое поля редактирования

----- при нажатии этой кнопки появляется дополнительный диалог обработки (см. далее)

----- очистить поле редактирования

----- при нажатии этой кнопки появляется дополнительный диалог замены (см. далее)

----- при нажатии всё содержимое поля редактирования преобразуется к верхнему регистру

------ при нажатии появляется дополнительный диалог (разбивка файла на несколько частей)

Меню файл:

Выход – выход из программы;

Сохранить – вызов диалогового окна (Сохранить как);

Открыть – вызов диалогового окна (Сохранить как);

Печать – вызов диалогового окна (Печать).

Меню настройки:

Шрифт - вызов диалогового окна(Шрифт);

Принтер - вызов диалогового окна(Настройка печати);

Параметры - вызов диалогового окна(Параметры).

Работа начинается с открытия текстового файла либо выбором пункта меню Файл – открыть. В результате открывается диалог выбора файла (Рисунок ПВ4):

Рисунок ПВ4 - Диалог выбора файла

В ыбрать файл, нажать «открыть». Следующим действием нажать, появляется диалог, в котором выбрать желаемый метод обработки.

Рисунок ПВ5 – Диалог выбора метода обработки

Не обрабатывать – пересчет производится не будет.

ПК – МАЯК – выбрана обработка конвертирование системы (Sinumeric – Маяк).

ПК – ВМ – выбрана обработка конвертирование системы (Sinumeric – ВМ).

ВМ – МАЯК – выбрана обработка конвертирование системы (ВМ – Маяк).

МАЯК – ВМ – выбрана обработка конвертирование системы (Маяк - ВМ).

Кнопка «Закрыть» закрывает диалог. В результате выбранных вами действий результат выбора отображается в левом нижнем углу главной формы (рисунок ПВ6):

Рисунок ПВ6 – Левый нижний угол главного окна программы

Выбрано: обработка ПК – МАЯК.

Дополнительная панель настройки обработки

Рисунок ПВ7 - Дополнительная панель настройки обработки

Номера кадров – упорядочить номера кадров, начиная с 1.

Пробелы – будут удалены все пробелы.

Пустые строки – будут удалены все пустые строки.

4.4 Информация во время обработки

Рисунок ПВ8 – Диалоговое окно начала обработки

Нажимаем кнопку <Обработка>.

На рисунке ПВ9 изображена информационная панель, отображающая в процентах и графически, сколько уже обработано данных файла во время обработки (рисунок ПВ9):

Рисунок ПВ9 – Информационная панель

Во время обработки в верхней части окна показано, сколько обработано строк, в нижней сколько всего (рисунок ПВ10):

Рисунок ПВ10 – Ход выполнения программы

Файл обработан, сохраняем или меню файл – сохранить.

В результате нажатия вышесказанной кнопки появляется следующий диалог.

Выберите желаемый файл из списка или напишите имя в поле «Имя файла» (рисунок ПВ11):

Рисунок ПВ11 – Диалговое окно сохранение файла

Закрытие программы производится кнопкой «Закрыть » .

Функция разделения файла. При нажатии кнопки на панели инструментов (Рисунок ПВ12) появляется диалог «Разбивка файла на несколько частей»:

Рисунок ПВ12 – Разбивка файла на несколько частей

При нажатии на кнопку «Обработка» происходит разбивка файла на файлы заданной ёмкости. Нажать кнопку «Настройка».

В этом диалоге при нажатии кнопки «Редактирование вставки в конец файла» текст набранный в поле редактора (находится внизу формы) вставляется в каждую часть файла (рисунок ПВ13):

Рисунок ПВ13 – Диалговое окно редактирования

При нажатии кнопки «Редактировать конечную папку» появляется диалог «Сохранить как».

Дополнительные настройки. Меню – Настройки.

Шрифт – выбор шрифта для поля редактирования (рисунок ПВ14):

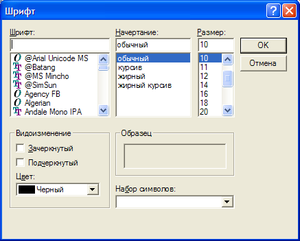

Рисунок ПВ14 - Выбор шрифта для поля редактирования

Принтер – установка свойств принтера для вывода на печать представлена на рисунке ПВ15:

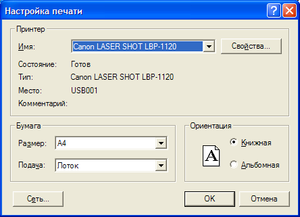

Рисунок ПВ15 - Установка свойств принтера для вывода на печать

Этот диалог вызывается нажатием кнопки и работает как замена чего-то чем-то. В данном примере все вхождения X заменяются Y (рисунок ПВ16):

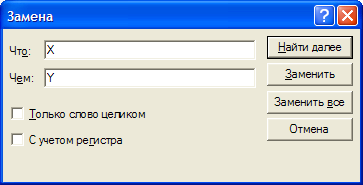

Рисунок ПВ16 – Диалог замены X на Y

4.6. Инструкции по обработке исключительных ситуаций

Во время работы программы могут поступать сообщения пользователю (исключительные ситуации), которые запрограммированы лишь для повышения надёжности программы и исключения, как можно больше ошибок.

Это сообщение поступает при нажатии кнопки <Обработка>, но в поле редактирования пусто.

Д ействия – открыть не пустой файл и повторить обработку.

Рисунок ПВ17 – В поле редактирования пусто

Сообщение появляется при попытке закрыть программу, не сохранив изменившееся поле редактирования.

Д ействия – если хотите сохранить изменённый файл, нажать <Yes>, иначе - <No>.

Рисунок ПВ18 – Окно подтверждения

Дополнительные инструкции по программированию и математическая постановка. Как отмечалось выше, эта версия программы обрабатывает исходный код, который генерирует программа Unigraphics.

Пример кода из Unigraphics.

Программа 1.
