1 – диски с секторами; 2 – центральный ячейковый вал; 3 – мешалка вращающегося типа; 4 – мешалка качающегося типа; 5 – секционная ванна; 6 – общая ванна; 7 – шестерня привода; 8 – распределительная головка.

С

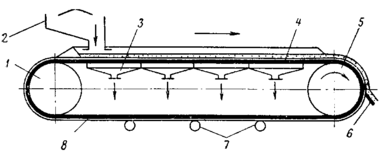

хема устройства ленточного вакуум-фильтра (без сходящего полотна)

1 – натяжной барабан; 2 – загрузочный лоток; 3 – вакуум-камера; 4 – лента;

5 – приводной барабан; 6 – нож для съема осадка; 7 – опорные ролики;

8 – фильтрующая перегородка.

Схема устройства фильтр-прессов

а – плиточно-рамного; б – камерного

1 – фильтровальная плита; 1 – фильтровальная плита; 2,3 – фильтровальная

2 – рама; 3 – упорная плита; ткань;4,6 – каналы для отвода фильтрата;

4 – нажимная плита 5 – коллектор для подачи исходной суспензии

С

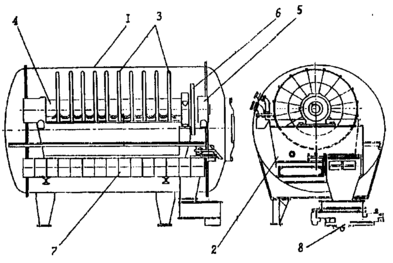

хема устройства гипербар-фильтра

1 – сосуд под давлением; 2 – ванна фильтра; 3 – диски; 4 – ячейковый вал; 5 – распределительная головка; 6 – привод дисков; 7 – транспортер; 8 – разгрузочное устройство

С
хема устройства ленточного фильтр-пресса

1 – загрузочное устройство; 2 – натяжные ролики; 3,4 – фильтрующие ленты;

5 – устройство для промывки лент; 6 – нож для съема осадка

1. Обезвоживания продуктов обогащения фильтрования. Процесс фильтрования.

Фильтрованием называют процесс разделения твердой и жидкой фаз тонкозернистых и шламистых суспензий, основанный на принудительном (под действием давления или разрежения) удалении содержащейся в них воды через пористую фильтрующую перегородку. Твердые частицы, удерживаемые на пористой перегородке, называют осадком, а прошедшую через фильтрующую перегородку жидкую фазу — фильтратом. На фильтрование подают суспензии, крупность твердых частиц в которых менее 1 мм, так как обезвоживать их другими методами нецелесообразно из-за малой скорости фильтрации жидкости и значительной влажности получаемых осадков.

Фильтрование — широко распространенный метод разделения твердой и жидкой фаз. В зависимости от технологической схемы фабрики и минерального состава обогащаемого полезного ископаемого, на фильтрование поступает от 2 до 8 % обогащаемых руд цветных металлов и до 100 % фосфоритовых и апатитовых руд, ,а также калийных солей (естественно, на фильтрование поступают продукты переработки этих руд).

Процесс фильтрования протекает под действием разности Давлений по обе стороны фильтровальной перегородки. В зависимости от способа создания требуемой разности давлений различают вакуум-фильтры и фильтр-прессы. В первых аппаратах разность давлений по обеим сторонам фильтрующей перегородки создают с помощью разрежения, а во вторых — с помощью избыточного давления.

Осадки, получаемые на фильтровальной перегородке, подразделяют на несжимаемые и сжимаемые. Под несжимаемыми понимают такие осадки, в которых пористость остается постоянной при изменении давления фильтрования. К таким осадкам относят концентраты руд цветных и черных металлов, т. е. осадки, имеющие зернистую структуру. Пористость сжимаемых осадков изменяется с увеличением разности создаваемого давления. К таким осадкам относят глину, торф и др. Сжимаемые осадки фильтруются менее эффективно.

Различают фильтрование при постоянной разности давлений и при постоянной скорости истечения фильтрата. Фильтрование при постоянной разности давлений осуществляется в случае, если пространство за фильтровальной перегородкой сообщается с источником постоянного вакуума или пространство перед суспензией — с источником постоянного давления. При таком методе фильтрования, в связи с увеличением сопротивления слоя осадка, скорость фильтрования является переменной величиной. Если обеспечена постоянная подача суспензии поршневым насосом, то происходит фильтрование при постоянной скорости. При реализации такого процесса фильтрования переменной величиной является разность давлений.

Центрифугированием называют процесс обезвоживания мелких и тонких продуктов обогащения под действием центробежных сил во вращающемся роторе. Центрифугирование осуществляется в машинах, называемых центрифугами. Основной рабочий орган центрифуг — ротор, внутри которого происходит разделение суспензии на твердую и жидкую фазы, формирующие соответственно осадок и фугат. Различают центробежное фильтрование и осадительное центрифугирование.

При центробежном фильтровании вода удаляется через перфорированный ротор центрифуги, в котором суспензия под действием центробежных сил прижимается к его внутренней поверхности. Жидкость фильтруется через слой осадка и отверстия ротора. Твердые частицы удерживаются на поверхности ротора, обезвоживаются и разгружаются из ротора.

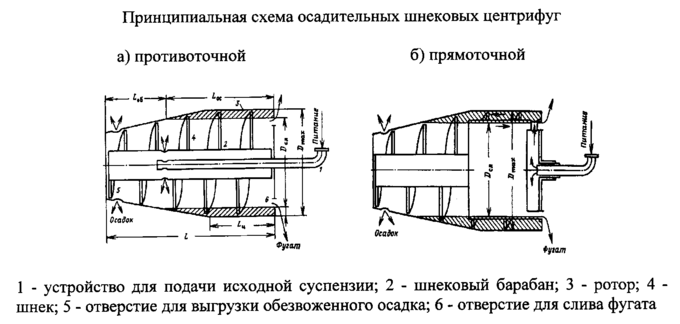

Осадительное центрифугирование осуществляется в центрифугах со сплошным ротором. Суспензия под действием центробежных сил прижимается к внутренней поверхности ротора. Твердые частицы, обладающие большей плотностью, осаждаются в объеме суспензии и концентрируются у стенок ротора, вытесняя воду в пространство, расположенное ближе к центру вращения. Фугат удаляется из ротора через сливные окна, а осадок транспортируется шнеком к разгрузочным патрубкам. Таким образом, общие закономерности центрифугирования во многом аналогичны закономерностям фильтрования и осаждения в поле гравитационных сил.

Следует, отметить, что, в отличие от обычного фильтрования, процесс центробежного фильтрования происходит в более сложных условиях: форма осадка и фильтрующей перегородки искривленная, т. е. площадь поверхности фильтрования зависит от радиуса вращения, на уплотнение осадка оказывают влияние гравитационные силы и гидростатическое давление вращающейся жидкости.

Наиболее широко операции центрифугирования применяют в углеобогащении, так как именно этим способом можно наиболее эффективно удалять влагу из продуктов углеобогащения.

В горной промышленности центрифуги применяют также для обогащения в тяжелых жидкостях и суспензиях, обезвоживания продуктов обогащения и осветления сточных и моечных вод.
