5. Сушка с многократным промежуточным подогревом воздуха.

Используя тот или иной вар-т сушки можно лишь ускорить/замедлить процесс массопередачи, сделать более мягкие/жёсткие условия его проведения, но нельзя существенно повлиять на расход тепла, т.к. он опред-ся нач. и конеч. параметрами высушиваемого газа.

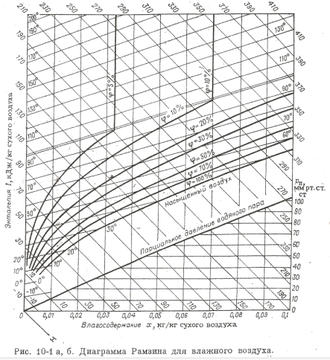

33 Диаграмма состояния влажного воздуха (Диаграмма Рамзина)

Она удобна и проста для графич-ого изображ-я процессов,проходящих при сушке в координатах Н-Х(энтальпия-влагосодержание сушильного агента). Она широко использ.при расчете сушильных апп-ов и анализе их работы.

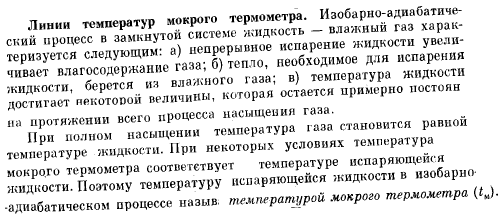

Для более рационального использования площади диаграммы,угол между осями корд. =135, а для удобства расчета на диагональ нанесена вспомогательная ось Х под углом =90. После построения диаграммы величины влагосодержаний спроектированы на гориз.вспом-ую ось. 1ая-линия пост-ого влагосодерж-я(х=const) (II оси Х) х при 90 град.; 2ая-линия пост-ых энтальпий(Н=const) (II оси Х при 135 град); 3-линии постоянных температур(изотермич.,Т=const); 4-линии постоянной относительной влажности (фи=const=100%)-самая нижняя линия. 5-линии пост.влажности Фи=100%, соотв-ет насыщенному сост-ю воздуха паром при данной темпер.Делит диагр.на 2части.Выше-обл-ть ненасыщ-ого сост-я. Ниже-обл пересыщ-х сост-й.При t=99.4(t кипен.воды при 745 мм.рт.ст)кривые Фи меняют направл-е и идут вертик-но вверх; 5-линии пост. парциальных давл. Рпар.; 6-линии температур мокрого термометра tм=const

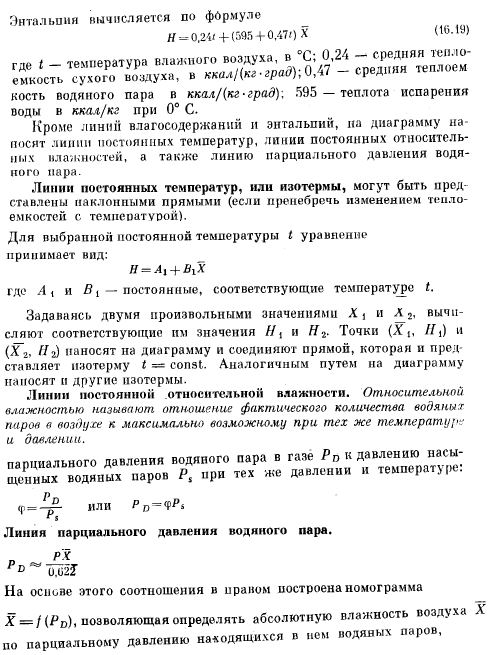

Координатная сетка диаграммы сост. из линий Н=сonst(наклонные прямые) и Х=const(вертик-ые прямые). Влогосодержание(абсол-ая влажность) влажного воздуха Х выражено в кг.влаги на 1кг сухого воздуха. Энтальпия влажного воздуха складывается из энтальпии 1кг сухого воздуха+энтальпия водяных паров,наход-ся в паро-воздушной смеси .

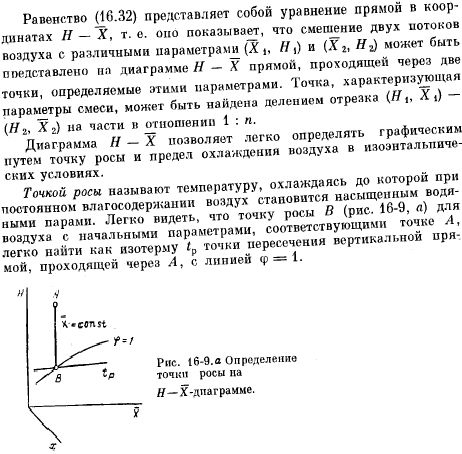

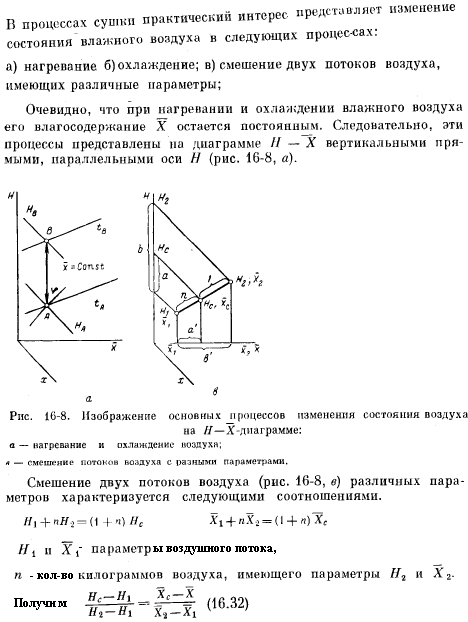

34 Изображение в диаграмме Н-х процессов изменения параметров влажного воздуха. Температура точки росы, охлаждение, нагревание, смешивание.

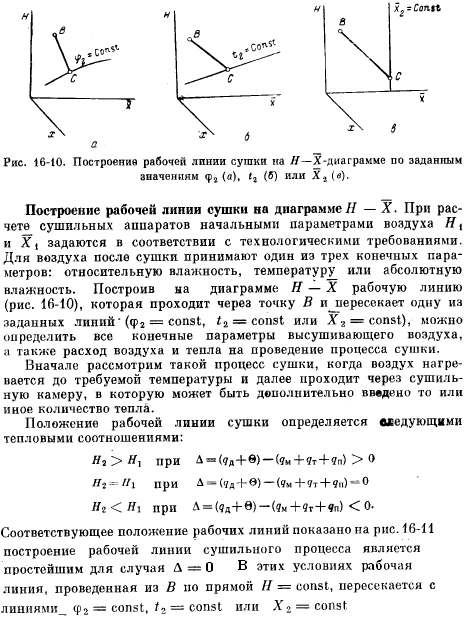

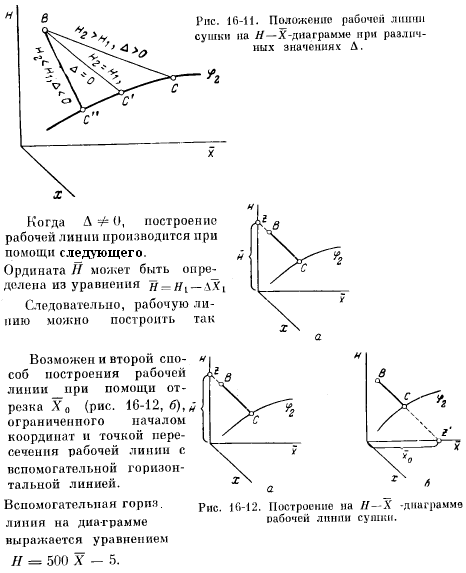

35 Уравнение рабочей линии сушки. Построение рабочей линии в Н-х диаграмме.

- ур-е рабочей линии сушки

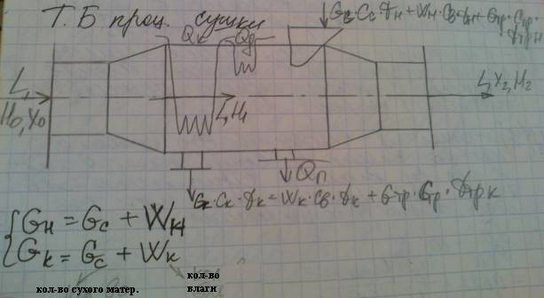

36 Тепловой баланс воздушной сушки. Уравнение рабочей линии процесса сушки.

- теплоты,подводимые к основному и дополнительному калориферу

- потери тепла в окружающую среду

- энтальпии сушильного агента перед калорифером, после калорифера и после сушки

- удельная теплоемкость абсолютно сухого материала,влаги и транспортных средств

- вес транспортного ср-ва(вагонетки, ленточн.транспортер)

Т.Б

-внутренний удельный баланс в сушилке

- заменяя H.2 и х2 на текущие значения Н и х,

получим рабочее ур-е сушки

- ур-е рабочей линии сушки

37.Параметры, влияющие на процесс сушки. Способы интенсификации сушка.

Cушка -это процесс удаления влаги из твердых влажных материалов путем ее испарения т отвода образующихся паров. Сушка в технике осуществляется двумя способами:1)нагревание влажных материалов теплоносителем через твердую непроницаемую перегородку -контактная сушка;2)нагревание влажных материалов путем непосредственного контакта с газовым носителем-газовая. Окружающая материал среда содержит либо водяной пар,либо смесь водяного пара с газами. Обозначит давление водяного пара, когда только он является окружающей средой, через Р_П,а порционное давление его в смеси с газами окружающей среды Р_D. Влаге, содержащейся в материале, соответствует определенное равновесное давление водяного пара над влажным высушиваемым материалов Р_М. Условием сушки,яв-ся нер-во Р_М> Р_П или Р_М > Р_D.Давление водяного пара над высушиваемым материалом Р_М зависит от влажности мат-ла ,температуры и характера связи влаги с материалом.С ростом влажности материала и температуры значение Р_М возрастает. Абсолютное зн-е этой величины зав-т от хар-ра связи с мат-ом. Чем сильнее это связь, тем меньше давление водяного пара над влажным материалом. Если Р_М = Р_П -это равновесие.

Кривые, выражающие зависимость между давление водяного пара и над влажным мат-ом Р_М, и температурой t и влажностью высушиваемого мат-ла

Кривые и характеристики высушиваемого мат-ла нужны для нахождения основных параметров сушки:температуры(чем выше,тем лучше),конечной влажности мат-ла(чем меньше ,тем лучше) и давления водяных паров в пространстве ,окружающем высушиваемый материал,хар-ра влаги с мат-ом.

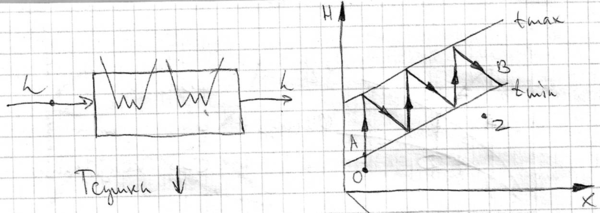

38.Сушка с многократным промежуточным подогревом воздуха. Схема и Н-х диаграмма.

1-сушильная камера,2-промежуточные нагреватели

В этом случаи обычно принимают верхние и нижние пределы температур воздуха tв и tн.Воздух предварительно нагревается до tв и после этого взаимодействует с влажным материалом, охлаждаясь до температуры tн.Далее воздух опять нагревают до тем-ры tв направляют для взаимодействия с влажным мат-ом, температура воздуха понижается до tн и т.д.Конечные параметры воздуха в этом случаи опред-ся в точке В.Этот вариант сушки хар-ся тем,что требуемое кол-во теплоты подводится к высушиваемому мат-лу при пониженной тем-ре воздуха. Пунктирные линии показывают,что для сушки без промежуточного подогрева воздуха потребовалось бы предварительное нагревание его до тем-ры t1 (точка С),более высокой чем tв.

При использовании любого варианта сушки, можно лишь ускорить или замедлить процесс сушки, сделать более мягкими или более жестокими условия проведения процесса,но нельзя существенно повлиять на расход тепла, поскольку он определяется согласно ТБ начальными и конечными параметрами высушиваемого газа.

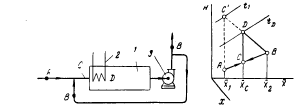

39.Сушка с частичным возвратом отработанного воздуха.Схема и Н-х диаграмма.

1- сушильная камера;2-нагреватель;3-вентилятор.

Исходный воздух смешивается предварительно с частью отработанного воздуха(линии АС и ВС),далее нагревается до требуемой тем-ры t_D и после этого взаимодействует с высушиваемым материалом. Особенностями этого варианта, по сравнению с сушкой, при однократном проходе воздуха являются пониженная тем-ра воздуха при контактировании его с влажным мат-ом, повышенное начальное влагосодержание воздуха и большая массовая скорость воздуха, а следовательно ,большая линейная скорость его в сушильной камере.

При использовании любого варианта сушки, можно лишь ускорить или замедлить процесс сушки, сделать более мягкими или более жестокими условия проведения процесса,но нельзя существенно повлиять на расход тепла, поскольку он определяется согласно ТБ начальными и конечными параметрами высушиваемого газа.

40.Сушка с замкнутой циркуляцией высушиваемого газа. Схема и Н-х диаграмма.

1-сушилка;2-конденсатор–холодильник;3-водоотделитьль;4-сборник.

Она применяется в тех случаях, когда в качестве высушиваемого газа используют чистый или дорогостоящий газ(водород).Очевидно, что в этих условиях отработанный газ не может быть выброшен в атмосферу, и появляется необходимость замкнутой его циркуляции.

Полностью насыщенный водяными парами газ нагревается (АВ),в рез-те чего резко снижается его относительная влажность и одновременно возрастает высушиваемая способность. После этого газ взаимодействует с влажным материалом(ВС),насыщаясь влагой. Увлажненный газ охлаждается до точки росы (СD), и часть находящейся в нем влаги конденсируется(AD). Затем газ опять направляется на нагревание и сушку. При использовании любого варианта сушки, можно лишь ускорить или замедлить процесс сушки, сделать более мягкими или более жестокими условия проведения процесса,но нельзя существенно повлиять на расход тепла, поскольку он определяется согласно ТБ начальными и конечными параметрами высушиваемого газа.

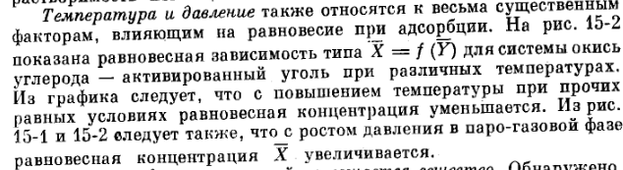

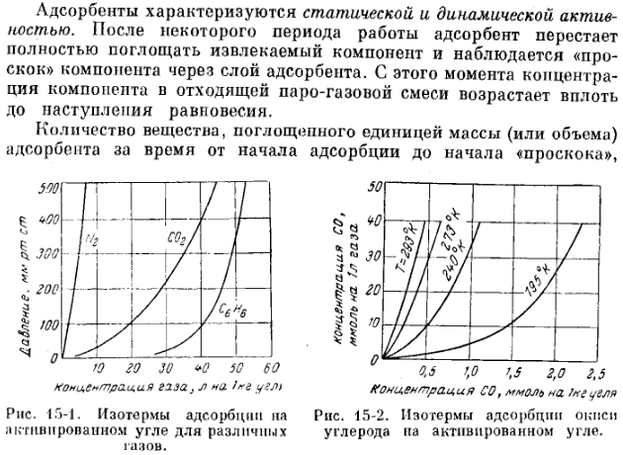

41. Процесс адсорбции. Динамическая и статическая активности адсорбентов. Условия, влияющие на

проведение процесса адсорбции

1)

2)

Da<Ca

3)

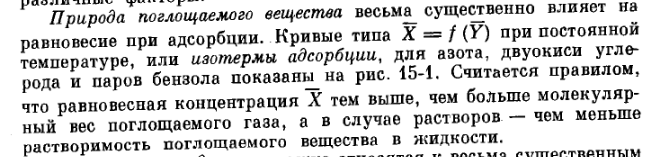

Так же наличие примесей в фазе, из которой поглощается вещество уменьшает равновесию активности. Равновесные кривые для адсорбции носят название изотермо-собция. И они связывают количество адсорбируемого вещества с единицей массы адсорбента.

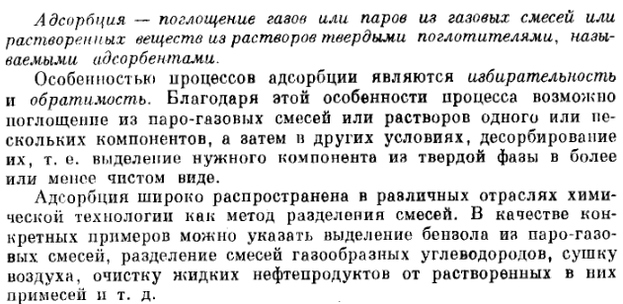

42. Физическая сущность процесса адсорбции. Адсорбенты. Условия, способствующие протеканию процесса адсорбции.

1) Для описания физической адсорбции наиболее широкое распространение получила теория Ленгмюра:

x= A₁b₁c / 1+b₁c x= A₂b₂p / 1+b₂p a= A₃b₃y / 1+b₃y

A₁ A₂ A₃ и b₁ b₂ b_{3 –} коэф., зависящие от природы адсорбента и адсорбируемых веществ и от температуры.

c и p - концентрации и порциальные давления компонентов в гзовых и жид. фазах.

y- концентрация компонентов входящий в газовую или жидкую фазу
