Московский государственный университет
инженерной экологии
Кафедра «Защиты технических систем от действия окружающей среды»
Лабораторный журнал
по дисциплине
«Защита технических систем от действия окружающей среды»
Группа X-00
Студент: http://kuz-domovoj.narod.ru/
Москва, 2004
Лабораторная работа 1
ВЛИЯНИЕ СТРУКТУРНОЙ НЕОДНОРОДНОСТИ НА КОРРОЗИЮ МЕТАЛЛОВ ПРИ ВОССТАНОВЛЕНИИ ИОНОВ ВОДОРОДА
Цель работы
Изучение влияния количества и качества структурных неоднородностей на скорость электрохимической коррозии металлов при восстановлении на них катионов водорода.

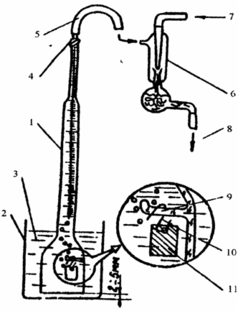

Схема установки для изучения кинетики электрохимической коррозии металлов объемным методом
2 - стакан;
3 - раствор кислоты;
4 - кран;
5 - резиновая трубка к насосу,
6 - водоструйный насос;
7 - вода из водопроводной сети;
8 - вода в канализацию;
9 - крючок;
10 - стеклянная подвеска;
11 - образец
Таблица1.
№ образца | Металл | Площадь поверхности S, см2 | Начальная масса mн, г | Объем выделившегося водорода (см3) через мин | Удельный объем выделившегося водорода (см3/см2) через мин | Конечная масса mк, г | Объемный показатель коррозии Коб, см3/(см2ч) | Массовый показатель коррозии Кмас, г/(см2ч) | Массовый показатель коррозии Кмас, г/(см2ч) | Глубинный показатель коррозии П, мм/год | Балл коррозионной стойкости | ||||||||||
5 | 10 | 15 | 20 | 30 | 45 | 5 | 10 | 15 | 20 | 30 | 45 | ||||||||||
Атмосферное давление мм рт.ст.
Температура испытаний К
Обработка опытных данных
Лабораторная работа 2
КОРРОЗИЯ МЕТАЛЛОВ С КИСЛОРОДНОЙ ДЕПОЛЯРИЗАЦИЕЙ
Цель работы
Изучение влияния доступа кислорода к аноду и катоду на силу тока модели коррозионного элемента, работающего с кислородной деполяризацией, а также качественное определение продуктов катодной и анодной реакций при коррозии железа в нейтральном растворе.

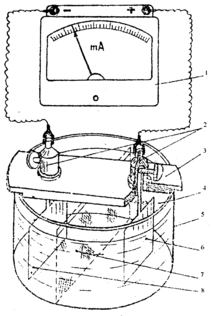

Схема установки для изучения кинетики коррозионного процесса с кислородной деполяризацией
1 - миллиамперметр;
2 - клеммы;
3 - пластина;
4 – раствор NaCl;
5 – ванна стеклянная;
6 – медный электрод;
7 – пористая перегородка;
8 – цинковый электрод
Таблица 1.
Поверхность электродов, см | Сила тока, мА | |||||||
Время от начала измерения, мин | ||||||||
2 | 4 | 6 | 8 | 10 | 12 | |||
Анод | Катод | |||||||
Маленький | Маленький | |||||||
Маленький | Средний | |||||||
Маленький | Большой | |||||||
Средний | Маленький | |||||||
Большой | Маленький |
Таблица 2.
Сила тока гальванического элемента, мА | ||
Без перемешивания (установившееся сила тока) | В момент перемешивания анодной зоны | В момент перемешивания катодной зоны |
Обработка опытных данных
Лабораторная работа 3
ЭЛЕКТРОДНЫЕ ПОТЕНЦИАЛЫ
Цель работы
Определение электродных потенциалов некоторых металлов в растворах электролитов, а также проверка возможности применения уравнения Нернста для расчета величин равновесных потенциалов.

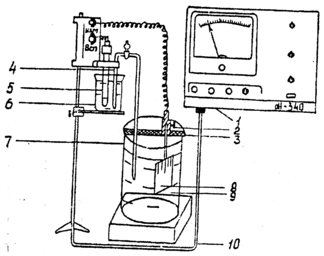

Схема установки для измерения электродных потенциалов
1 - милливольтметр;
2 - контактная клемма;
3 - изолирующая пластина;
4 - электролитический мостик;
5 - хлорсеребряный электрод сравнения;
6 - раствор КСl;
7 - стеклянный стакан;
8 - рабочий электрод;
9 - рабочий электрод;
10 - коаксиальный кабель
Таблица 1.
Металл | Электролит | Потенциал по хлорсеребряному электроду | Потенциал по водородному электроду | ||||
Начало | 30 мин | 60мин | Начало | 30мин | 60мин | ||
Медь | 1М CuSO4 0,1M CuSO4 0,01M CuSO4 0,001M CuSO4 0,5M H2SO4 0,5M NaOH 0,5M NH4OH | ||||||
Железо | 0,5M NaOH 0,5M NaCl 0,5M K2Cr2O7 | ||||||
Алюминий | 0,5M NaCl 0,5M K2Cr2O7 |
Обработка опытных данных
