Лабораторная работа № 3.

По курсу: Физическое металловедение.

Тема: Изучение строения железоуглеродистых сталей.

Группа: МО-97

Студент:

Преподаватель: Кузнецова Н. Ю.

Москва 2000 г.

ЗАДАНИЕ:

1. Нарисовать и разобрать фазовую и структурную диаграммы состояния железоуглеродистых сплавов.

2. Для заданных сплавов построить кривые охлаждения, с указанием структуры фаз на каждом участке кривой. Проверить их правильность с помощью правила фаз.

3. Зарисовать структуры образцов отожженой углеродистой стали №4.1; №4.3; №4.4; №4.7; №4.8; №4.9.

4. Зарисовать графики влияния содержания углерода на свойства стали.

5. Рассмотреть и зарисовать структуры чугунов №5.9; №5.40; №5.11.

Правило отрезков.

Для определения концентрации и весового кол-ва фаз в 2х фазной области необходимо через заданный сплав, провести диагональ до пересеченья с осевыми линиями диаграммы. Для определения концентрации и весового кол-ва фаз берутся отрезки, обратно прилегающие фазы.

Фаза – однородная часть системы, отделенная поверхностью раздела. При переходе границы фаз свойства меняются скачкообразно.

Фазовая диаграмма Fe – C.

А, В, С, Д – линия ликвида.

A, H, I, E, C, F – линия соледуса.

Аустенит (А) – тв. р – р с Fe γ

Феррит (Ф) – тв. р – р с Fe α

Перлит (П) – механическая смесь феррита и цементита (Ф+Ц)

Образуется при содержании С = 0,8 из твердого р – ра аустенита

Ледебурит (Л) механическая смесь аустенита и цементита который образуется из жидкого раствора.

ЕСF – эвтектическая линия (Эвтектика – выделение кристаллов из жидкого раствора.

PSK – эвтектоидная линия (легкоплавкое или твердое из твердого).

Между линиями ликвидуса и соледуса находится интервал первичной кристаллизации.

Стали

Сталь – это сплав железа с углеродом, состав С не более 2,14%

Примеси в сталях: Cr до 0,4%; Mn до 0,7%; S и С от 0,01 – 0,04%

По структуре делятся.

1. Доэвтектоидные (С до 0,8%) П+Ф

2. Эвтектоидные (С = 0,8%) П

3. Заэвтектоидные (С 0,8 – 2,14%) П+Ц ІІ

По назначению:

1. Конструкционные (до 0,7%)

а.1 обычного качества: Ст 0, Ст 1,…., Ст 6.

а.2 качественные: Ст 0,5; Ст 0,8; Ст 10; Ст 15;……; Ст 85.

1. Инструментальные (С 0,7 – 2,14%) П+Ц II.

У7; У8; ….. У13.

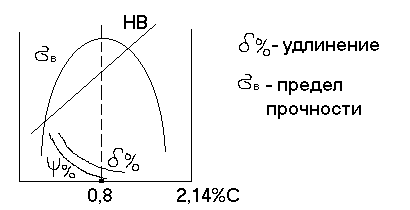

Механические св-ва стали в зависимости от содержания С.

Ψ % – сгущение;

НВ – твердость;

Чугуны.

В зависимости от содержания углерода и примесей (С 2,14 – 6,67%), охлаждения и термической обработки чугуны делятся на: белые, серые, половинчатые, высокопрочные и ковкие.

Белый чугун - по цвету излома, который имеет белый цвет от цементита (С 2,14 – 5,5%).

По структуре.

1. Доэвтектические С 2,14 – 4,3% Л+Ц III +П

2. Эвтектические С 4,3% Л

3. Заэвтектические С 4,3 – 5,5% Л+Ц I

Структура образцов отношений стали.

Ст 20 (зерна феррита и оксиды включения техни

ческого железа).

Ст 20 (зерна феррита и перлита)

Ст 40 (зерна феррита и пластичный феррит)

У8 (Пластичный перлит).

У8 (Зернистый перлит).

У12 (Перлит и стык цементита).

Ст-ра чугунов.

Белый доэвтектический чугун

Отливка в песок. Ледебурит, перлит.

Белый эвтектический чугун

Отливка в ________ ледебурит.

Эвтектический чугун

Отливка в ________ ледебурит

И первичный цементит.

Характеристики

Тип файла документ
