Исходные данные для выполнения расчетов.
| Расход теплонос. в трубах, кг/с | 6.0 | Число труб, шт. | 19 | |||||||
| Внутренний диаметр кожуха, м | 0.12 | Толщина стенки трубы, м | 0.001 | |||||||
| Внутренний диаметр труб, м | 0.014 | Теплопров. м-ла труб, Вт/(м*К) | 18.0 | |||||||
| Схема движения теплоносителей: прямоток | В трубах ЭТАНОЛ | ВОДА |
| Температура на входе, С | 150.0 | 40.0 |
| Температура на выходе, С | 120.0 | 100.0 |
| Средняя удельная теплоемкость, Дж/(кг*К) | 2119.4 | 4185.5 |
| Средняя температура, С | 130.9 | 78.1 |
| Удельная теплоемкость, Дж/(кг*К) | 2099.8 | 4193.2 |
| Теплопроводность, Вт/(м*К) | 0.1178 | 0.6726 |
| Коэффициент динамической вязкости, Па*с | 0.000199 | 0.000366 |
| Плотность, кг/куб.м | 761.7 | 972.9 |
| Объемный коэффициент термического расщирения,1/К | 0.001728 | 0.000621 |

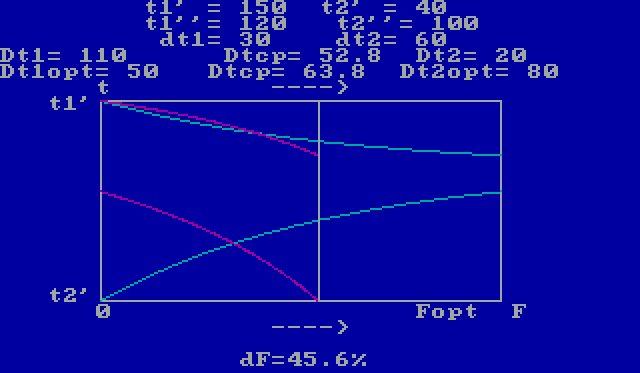

Результаты оптимизации теплообменного аппарата на ЭВМ.
Фамилия И.О.: Булатов И.А. Группа: M-31 Вариант N 411 N= 3
| ПАРАМЕТРЫ: | Заданный вариант. | Оптимизированный вариант. | ||
| Тепловой поток, Вт | 381485 | 381485 | ||
| Площадь поверхности теплообмена, кв.м | 5.94 | 3.23 | ||
| Диаметр кожуха / Эквивалентный диаметр, м | 0.1200/0.0225 | 0.0937/0.0126 | ||
| Внутренний диаметр труб, м | 0.014 | 0.0126 | ||
| Длина труб, м | 6.64 | 3.97 | ||
| Мощность на прокачку, Вт | 176.2 | 176.1 | ||
| Коэффициент эффективности | 2165 | 2166 | ||
| Коэффициент теплопередачи, Вт/(кв.м*К) | 1216 | 1850 | ||
| Число труб, шт. | 52.8 | 63.8 | ||
| Число труб, шт. | 19 | 19 | ||
| Теплоносители: | ЭТАНОЛ | ВОДА | ЭТАНОЛ | ВОДА |
| Температура стенки, C | 113.7 | 110.2 | 109.8 | 103.2 |
| Скорость движения, м/с | 2.69 | 0.21 | 3.33 | 0.42 |
| Число Рейнольдса | 144643 | 12479 | 167000 | 13042 |
| Коэффициент теплоотдачи, Вт/(кв.м*К) | 4005 | 1879 | 4830 | 3565 |
| Мощность на прокачку, Вт | 176.0 | 0.3 | 175.1 | 1.1 |
| Коэффициент гидравли-ческого сопротивления | 0.0171 | 0.0257 | 0.0168 | 0.0255 |
| Число Прандтля при t стенки | 3.8 | 1.5 | 3.9 | 1.7 |
