Вариант 10.

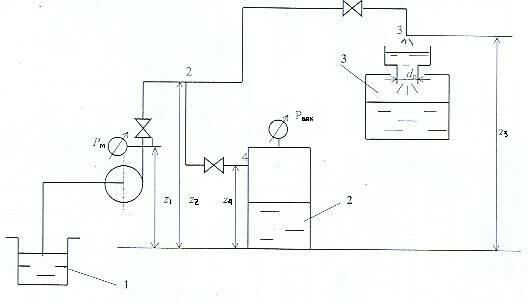

Центробежный насос подаёт жидкость с температурой t по разветвлённой системе трубопроводов из аппарата 1 в аппараты 2 и 3. На аппарате 3 установлен расходомер объёмного типа, представляющий собой открытый цилиндрический сосуд. Подача жидкости в аппарате 3 – Q3.
Основные геометрические размеры трубопроводов, значения местных сопротивлений, режимные параметры представлены в таблице. Атмосферное давление принять
p = 105 Па = 735,6 мм.рт.ст..
На трубопроводах 1-2, 2-3 и 2-4 установлены нормальные вентили. Все повороты плавные с одинаковым соотношением d/R.
Определить:
1) давление в трубопроводе в точке 2 – p2;
2) скорость и расход жидкости в трубопроводе 2-4;
3) подачу жидкости центробежным насосом – Q1-2;
4) давление, создаваемое насосом в точке 1;
5) показания манометра на трубопроводе 1-2.
Номер варианта | Наим-е жидк-и | Температура | Диаметр отверстия d0 | Подача Q3, м3/час | Разряжение pвак, мм.рт.ст. | Уровень жидкости h, м | Площадь дна F, м2 | Ширина аппарата в, м | Длина трубопровода | Диаметр трубопровода | Шероховатость Δ, мм | d/R | Высота участка трубопровода | |||||||
l1-2, м | l2-3, м | l2-4, м | d1-2, мм | d2-3, мм | d2-4, мм | z1, м | z2, м | z3, м | z4, м | |||||||||||
10 | Ацетон | 10 | 170 | 280 | 130 | 2,0 | 1,9 | 1,5 | 85О | 200 | 250 | 250 | 250 | 70 | 0,4 | 0,5 | 4,0 | 5,0 | 21 | 3,0 |
Решение.
1. Рассмотрим участок 2-3.
Составим уравнение Бернулли для этого участка.
Так как , то
, т.е. уравнение Бернулли принимает вид:
2. Рассмотрим участок 2-4.
Так как , то
, т.е. уравнение Бернулли принимает вид:
Решаем задачу методом последовательного приближения.
4 зона;
3. Рассмотрим участок 1-2.
Так как , то
, т.е. уравнение Бернулли принимает вид:
4 зона;
4
