К числу метрологических характеристик средств измерения относятся, и неинформативные параметры выходного сигнала измерительного преобразователя, поскольку они могут оказывать существенное влияние на погрешность средства измерений. При восприятии измеряемой величины или измерительного сигнала средство измерений оказывает некоторое воздействие на объект измерения или на источник сигнала. Результатом этого воздействия может быть некоторое изменение измеряемой величины относительно того значения, которое имело место при отсутствии средства измерений. Влияние внешних воздействий и неинформативных параметров сигналов (влияющих величин) описывается с помощью метрологических характеристик, называемых функциями влияния. Функция влияния

– это зависимость соответствующей метрологической характеристики из числа вышеперечисленных от влияющих величин (температуры внешней среды, параметров внешних вибраций и т.д.). В большинстве случаев можно ограничиться набором функций влияния каждой из влияющих величин , но иногда приходится использовать функции совместного влияния ytскольких величин, если изменение одной из влияющих величин приводит к изменению функции влияния другой.

Задача

Условие задачи.

Концентрация метана в технологическом процессе измерения оптика – акустическим газоанализатором типа «Кедр» с диапазоном измерения 020 (об) и классом точности 4 , имеющим выходной сигнал 05 мА. Оценить предел допустимой абсолютной погрешности, приведённой по входу и выходу газоанализатора и определить уравнение его статистической характеристики.

Решение

Опредилим придел допустимой абсолютной погрешности, через класс точности прибора.

В нашем случае Xдоп по входу соответствует концентрации C, а по выходу силе тока I.

% (об)

мА

Общее уравнение статической характеристики имеет вид :

Y=SX

В нашем случае выходному параметру соответствуют сила тока, а входному концентрация. Для составление уравнения статической характеристики остаётся найти чувствительность измерительного прибора.

Следовательно, уравнение статической характеристики имеет вид:

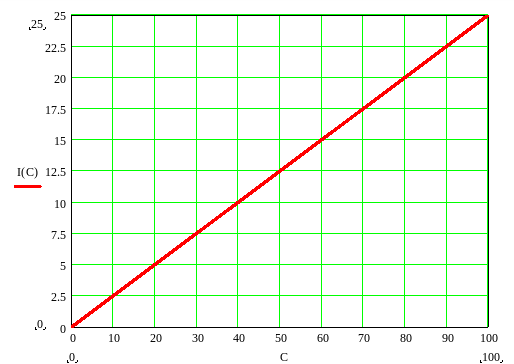

Вид статической характеристики.

Список использованной литературы:

1. Шишкин И.Ф. «Метрология, стандартизация и управления качеством.» М.: Издательство стандартов, 1990г.

2. Крылова Г.Д. «Основы стандартизации сертификации метрологии», М. Издательство «Юнити», 2001г.

3. «Словарь терминов по метрологии, стандартизации и сертификации» М. Издательство «Люкс», 2004г

4. Единицы величин: Словарь-справочник. Москва, Издательство стандартов, 1990г.

5. Д.А.Иванников, Е.Н.Фомичев «Основы метрологии и организации метрологического контроля.» Нижегородский государственный технический университет, 2001г.
