Раздел III

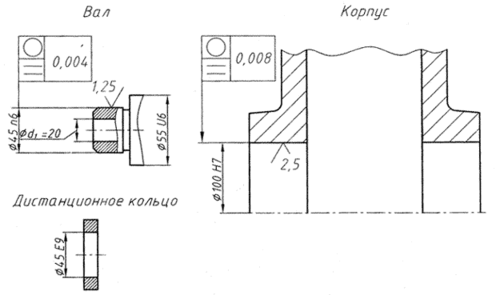

1. Выбор средств контроля размеров деталей редуктора

1.1 Крышка подшипникового узла (вал)

В разделе 1 было выбрано 2 конструкции крышки: глухая и с отверстием для выхода вала. Глухая крышка имеет посадку в корпус 100 H6/d11, а крышка с отверстием - 100H6/d9.

Выберем средство измерения для глухой крышки. Выбор осуществляем по условию: Ц.дел._{прибора}£0,3·ТА

Значение допуска составляет Тd = 220 мкм (при IT11 и 100).

0,3 ∙ 0,22 = 0,066 мм. Для данной детали подходит штангенциркуль с отсчетом по нониусу 0,05 мм (0,05<0,066 – условие выполняется).

Для крышки с отверстием Td = 66 мкм (при IT9 и 100). 0,3∙0,066 = 0,0198 мм. Выбираем скобу индикаторную с ценой деления 0,01 мм (0,01< 0,0198 - условие выполняется.)

1.2. Распорная втулка (кольцо).

Посадка дистанционного кольца (втулки) на вал имеет вид 45 F8. При этом значение допуска составляет 19 мкм.

0,3∙0,019 = 0,057 мм. Выбираем нутромер микрометрический с ценой деления 0,01 мм. 0,01<0,057 – условие выполняется.

2. Расчет исполнительных размеров контрольных калибров.

Исходные данные: 55 H7/t6.

Исполнительные размеры калибр – скобы.

Измеряемый элемент детали имеет наружный номинальный размер 55 мм, поле допуска t6, предельные отклонения: верхнее +85, нижнее +66 мкм, поле допуска Т=19 мкм.

Определяем величину допускаемой погрешности измерения: по табл.14 находим строку интервала номинальных размеров 50 – 80 мм и столбец 7-го квалитета. В их пересечении находим для допуска 19 мкм допускаемую погрешность измерения, равную 5 мкм.

Исполнительные размеры калибр-скобы рассчитываем по следующим уравнениям:

И.р. Пр = d₀+ esd – z – H₁/2= 55+0,085 – 0,004 +0,005/2 =55,0835 мм

И.р. Не = d₀+ eid –H₁/2= 55+0,066 – 0,005/2= 55,0685 мм

Исполнительные размеры калибр-пробки.

Измеряемый элемент детали имеет наружный номинальный размер 55 мм, поле допуска Н7, предельные отклонения: верхнее +30, нижнее 0 мкм, поле допуска Т=30 мкм.

Определяем величину допускаемой погрешности измерения: по табл.14 находим строку интервала номинальных размеров 50 – 80 мм и столбец 7-го квалитета. В их пересечении находим для допуска 30 мкм допускаемую погрешность измерения, равную 5 мкм.

Исполнительные размеры калибр-пробки рассчитываем по следующим уравнениям:

Р – Пр Þ ИР= D₀+ EID+ z + H/2= 55+0+0,004+0,005/2= 55,0065 мм

Р – Не Þ ИР= D₀+ ESD+ H/2= 55+0,03+0,005/2= 55,0325 мм

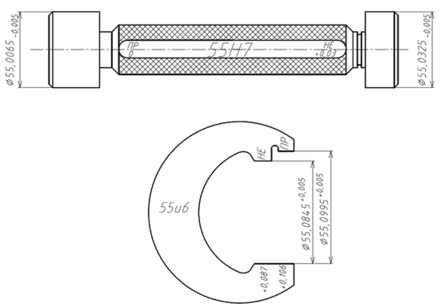

Эскизы калибров пробки и скобы.
