Лабораторная работа №4

Испытание генератора постоянного тока параллельным возбуждением.

Цель работы: снять внешнюю регулировочную характеристику и характеристику холостого хода генератора постоянного тока с параллельным возбуждением.

Библиографический список:

Электротехника и электроника. Кн. 2. Электромагнитные устройства и электрические машины / Под ред. В.Г. Герасимова. – М.: Энергоатомиздат, 1997. –С. 34-55.

Касаткин А.С., Немцов М.В., Электротехника. –М.: Высшая школа, 2000. –С. 377-402.

Указания к проведению работы:

1.Ознакомиться с конструкцией генератора и его техническими данными.

2.Записать паспортные данные генератора и объяснить значения номинальных величин.

3.В работе используют следующие измерительные приборы:

- амперметр со шкалой 0-1 А;

- амперметр со шкалой 0-5 А;

- вольтметр со шкалой 0-300 В;

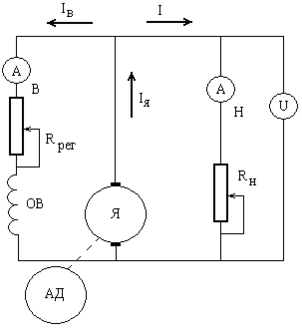

4.Собрать электрическую цепь согласно схеме (см. рис.) для снятия характеристик генератора.

5.Включить двигатель генератора.

6.Снять характеристику холостого хода генератора, представляющую собой зависимость изменения напряжения при изменении тока возбуждения от 0 до 1 А.

Данные измерений занести в таблицу. По данным изменений построить зависимость .

7.Снять внешнюю характеристику генератора при изменении сопротивления нагрузки. Напряжение генератора В. Результаты измерений записать в таблице. По данным измерений построить график зависимости .

8.Снять регулировочную характеристику генератора, для чего установить напряжение , изменяя сопротивление нагрузки, при этом, регулируя ток возбуждения таким образом, чтобы напряжение генератора оставалось постоянным. Результаты измерений занести в таблицу. По данным измерений построить зависимость .

Контрольные вопросы:

1.Каково устройство генератора постоянного тока?

2.Какие существуют схемы включения обмоток возбуждения генераторов постоянного тока?

3.Каков принцип действия генератора постоянного тока с независимым возбуждением?

4.Каково назначение коллектора?

5.От каких параметров зависит величина ЭДС в обмотке якоря?

6.Каким путём достигается в генераторе с параллельным возбуждением процесс самовозбуждения?

7.Почему генератору с параллельным возбуждением не опасен режим короткого замыкания?

8.Что такое реакция якоря, и какие меры принимают для борьбы с ней?

9.Почему при увеличении тока возбуждения генератора его ЭДС возрастает не всегда пропорционально этому увеличению?

10.Какие причины вызывают уменьшение напряжения генератора при увеличении нагрузки?

11.В результате увеличения нагрузки генератора его напряжение понизилось. Каким путём можно обеспечить повышение напряжение до прежнего значения?

12.Почему машины постоянного тока с последовательным возбуждением не применяют как генераторы?

13.Каковы особенности генераторов постоянного тока со смешанным возбуждением и где их используют?

3
