Текст из файла

Основная часть станка (ОЧС)	1
Участок обработки (УО)	1
Величина L/d	3
Марка стали	45

Измеренные углы:

1. Главный угол φ=37°

2. Вспомогательный угол φ₁=36°

3. Главный задний угол α=4°

4. Вспомогательный задний угол α₁=2°

5. Передний угол γ=+10°

1. Основные токарные резцы и их элементы.

   1. Полное название инструмента и вид в плане его режущей части в зависимости от направления подачи.

      Полное название резца	Изображение режущей части	Полное название резца	Изображение режущей части
      Проходной упорный левый прямой		Расточной проходной оттянутый
      Подрезной упорный правый отогнутый		Расточной проходной упорный отогнутый
      Подрезной левый отогнутый		Отрезной оттянутый асимметричный

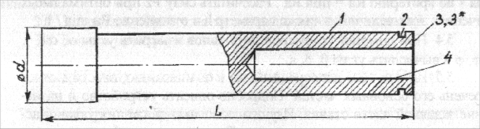

   2. Схема обработки заданного участка детали.

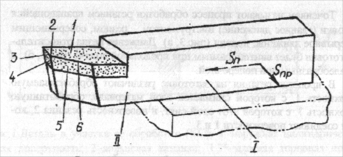

1. Режущая часть инструмента.

1. П ередняя поверхность резца

2. Вершина резца

3. Вспомогательная задняя поверхность резца

4. Вспомогательная режущая кромка

5. Главная задняя поверхность резца

6. Главная режущая кромка

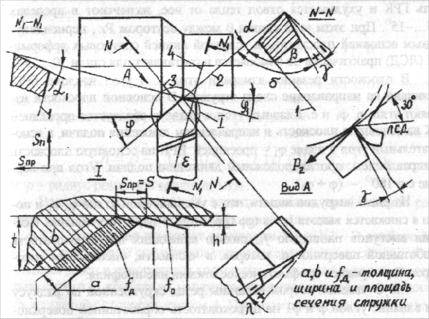

1. Геометрия режущего клина проходного правого резца.

1. Измеренные значения углов резца.

*от оптимального или рекомендуемых значений

β=90°-( α + γ)=76°

б=90°- γ =90°-10°=80°

ε=180°-( φ + φ₁)=180°-(37°+36°)=180°-73°=107°

1. Технологические возможности токарно-винторезного станка.

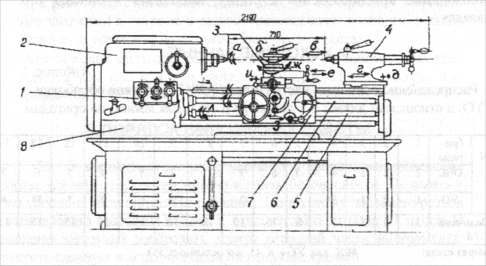

   1. Наименование основных частей станка.

1-Передняя (шпиндельная) бабка

2-Шпиндель

3-Средние (поперечные) салазки

4-Резцедержатель

5-Верхние (ручные) салазки

6-Пиноль-коническое отверстие выдвижного вала задней бабки

7-Задняя бабка

1. Устройство и назначение коробки передач.

Применяется для изменения подачи механического перемещения суппорта при резании от коробки передач к фартуку суппорта посредством валика или винта.

1. Классификация движений частей (узлов) и элементов ТВС.
