В состав информационного обеспечения включаются два комплекса: компоненты внемашинного информационного обеспечения и внутримашинного информационного обеспечения (макеты/экранные формы для ввода первичных данных в ЭВМ или вывода результатной информации, структура информационной базы: входных, выходных файлов, базы данных) [2.3].

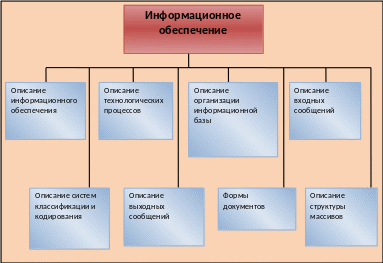

Рисунок 2.5 — Составные элементы информационного обеспечения
Информационное обеспечение ИС является средством для решения следующих задач:
-
однозначного и экономичного представления информации в системе (на основе кодирования объектов);
-
организации процедур анализа и обработки информации с учетом характера связей между объектами (на основе классификации объектов);
-
организации взаимодействия пользователей с системой (на основе экранных форм ввода-вывода данных);
-
обеспечения эффективного использования информации в контуре управления деятельностью объекта автоматизации (на основе унифицированной системы документации).
Информационное обеспечение можно определить как совокупность единой системы классификации, унифицированной системы документации и информационной базы.
-
Информационная модель
Одним из многочисленных средств моделирования информационной модели являются диаграммы сущности-связи — ERD (entity relationship diagrams). Первый вариант модели сущность-связь был предложен в 1976 г. Питером Пин-Шэн Ченом. В дальнейшем многими авторами были разработаны свои варианты подобных моделей (нотация Мартина, нотация IDEF1X, нотация Баркера и др.).
Все такие диаграммы используют графическое изображение сущностей предметной области, их свойств (атрибутов), и взаимосвязей между сущностями. Программные средства, реализующие как одну и ту же, так и различные нотации могут отличаться своими возможностями [2.4].
Удобным средством для разработки диаграмм сущности-связи является DBDesigner. Это свободно распространяемая CASE-система, предназначенная для проектирования, моделирования, создания и поддержки информационных систем.
Результаты разработки ER-модели для системы учета и планирования учебной деятельности представлены на Рисунке 2.6. Прямоугольники на данной диаграмме отображают сущности, а линии — связи между сущностями.
Модель включает 12 сущностей: предварительная запись, учебная группа, специальность, личная карточка, журнал, тематический план, занятие, преподаватели, результаты экзаменов, стоимость обучения, оплата, затраты на обучение.
Сущность «Предварительная запись» представляет информацию о гражданах, подавших заявку на обучение по определенной специальности. Атрибутами данной сущности являются: личные данные человека, выбранная им специальность, данные о согласии начать обучение и о включении в группу.
Сущность «Личная карточка» служит для хранения личной информации клиентов, заключивших договор с учебным центром. Каждый объект этой сущности может быть охарактеризован личными данными учащегося.
Сущность «Учебная группа» хранит данные о группах, организованных для обучения по выбранной специальности. К ее атрибутам относятся: наименование специальности, дата начала и окончания занятий, дата экзамена, а также информация о помещении данной группы в архив.
Каждый объект сущности «Специальность» отражает всю необходимую информацию о специальностях, которые преподают в учебном центре. Атрибутами ее являются: название специальности, рекомендованное количество часов для ее изучения, а также количество экзаменов, которые необходимо сдать при завершении обучения.
Сущность «Журнал» отражает сведения, необходимые для регистрации занятий. Атрибутами данной сущности являются: номер ученика и номер занятия.
Сущность «Темплан» содержит в себе информацию о темах, прочитанных в рамках конкретной специальности. К атрибутам данной сущности относятся: номер специальности, номер темы, название темы и количество часов, отведенное для изучения конкретной темы.

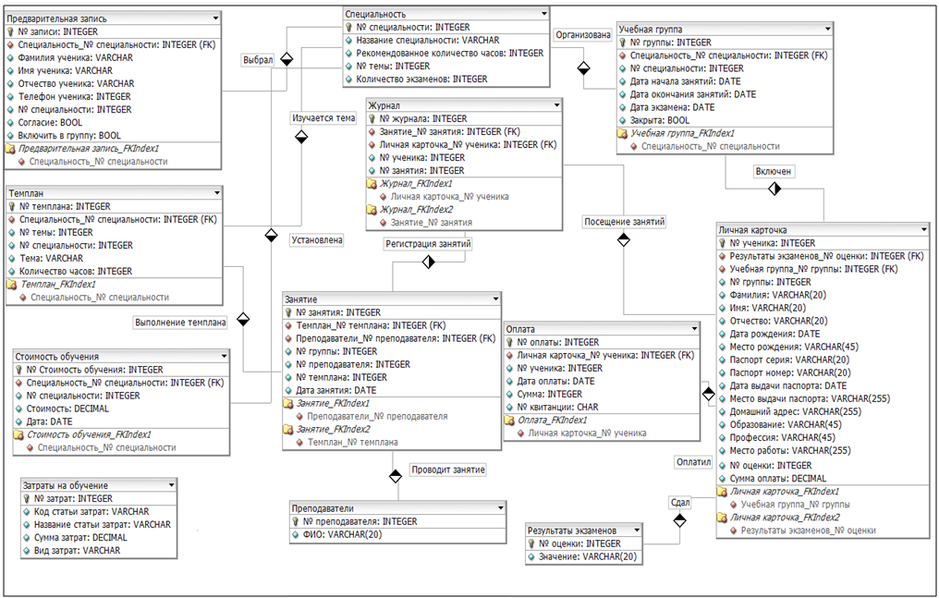

Рисунок 2.6 — ER-модель системы учета, планирования и анализа учебной деятельности
Сущность «Занятие» предназначена для хранения информации о проведенном занятии. Ее атрибутами являются: номер группы, номер преподавателя, номер темы и дата проведения занятия.
Сущность «Преподаватели» служит для хранения личной информации преподавателей. Каждый объект этой сущности может быть охарактеризован личными данными сотрудника.
Объекты сущности «Результаты экзаменов» отражают информацию о результатах аттестации учащихся. Атрибутами данной сущности являются номера и значения оценок.
Сущность «Стоимость обучения» содержит справочную информацию о расценках на обучение. К атрибутам данной сущности относятся: номер специальности, стоимость и дата, на момент которой была установлена данная цена.
В сущности «Оплата» хранится информация о внесенных денежных суммах учеников. Ее атрибутами являются: номер учащегося, номер квитанции об оплате, внесенная сумма и дата платежа.
Сущность «Затраты на обучение» служит для хранения информации о затратах учебной группы.
-
Используемые классификаторы и системы кодирования
Классификатор — это систематизированный свод однородных наименований, с помощью которого осуществляется формализованное описание информации в ИС, содержащей наименования объектов, наименования классификационных группировок и их кодовые обозначения.
Назначение классификатора состоит в следующем:
-
систематизация наименований кодируемых объектов;
-
однозначная интерпретации одних и тех же объектов в различных задачах;
-
возможность обобщения информации по заданной совокупности признаков;
-
возможность поиска и обмена информацией между различными внутрифирменными подразделениями и внешними информационными системами;
-
экономия памяти компьютера при размещении кодируемой информации.
Рассмотрим некоторые используемые классификаторы.
-
№ учащегося— используется порядковая система кодирования, представляет собой числовое значение.
-
№ специальности— является общесистемным классификатором. Имеет следующий вид: INF012007. Данный классификатор состоит из трех фасетов: INF— краткое наименование специальности, 01— порядковый номер специальности, 2007— год создания.
-
№ оплаты — используется порядковая система кодирования, представляет собой числовое значение.
В Таблице 2.1 представлены сведения о системах кодирования и классификации, используемые в АРМ для учета, планирования и анализа учебной деятельности.
Таблица 2.1 — Сведения о системах кодирования и классификации
Наименование | Тип | Система кодирования | Система классификации | Вид классификатора |
Преподаватели | Целое число | Порядковая | — | Общесистемный |
Предварительная запись | Целое число | Порядковая | — | Общесистемный |
Журнал | Целое число | Порядковая | — | Общесистемный |
Учащийся | Целое число | Порядковая | — | Общесистемный |
Результаты экзаменов | Целое число | Порядковая | — | Общесистемный |
Занятие | Целое число | Порядковая | — | Общесистемный |
Темплан | Целое число | Порядковая | — | Общесистемный |
Стоимость обучения | Целое число | Порядковая | — | Общесистемный |
Специальность | Символьное | Комбинированная | Многоаспектная | Общесистемный |
-
Описание нормативно-справочной и входной информации
При проектировании АРМ необходимо разработать макеты следующих категорий объектов:
-
входных документов;
-
экранных форм;
-
входных файлов.
К входным документам относится договор, который заключается между учебным центром и клиентом на весь срок обучения.
Договор представляет собой бланк, разделенный на четыре основные части:
-
дата заключения договора;
-
личные данные клиента;
-
обязанности сторон;
-
подписи сторон.
К личным данным клиента относятся: фамилия, имя, отчество, дата и место рождения, паспортные данные (серия, номер, дата и место выдачи), образование, профессия и место работы.
К обязанностям сторон относятся права и обязанности клиента и учебного центра. Здесь указывается, что учебный центр обязуется провести обучение по выбранной клиентом специальности. Устанавливаются сроки и стоимость обучения, которые тут же прописываются.
В конце бланка ставятся подписи сторон. В левой части расписывается генеральный директор НОЧУ ДПО ЦПК «Учебный центр «ИнфоТеКС», в правой — клиент. Расшифровка подписи не требуется.
Регистрация заявок клиентов осуществляется с помощью формы «Предварительная запись». Верхнее поле формы является фильтром, группирующим информацию по специальностям. Ниже представлен список клиентов, желающих пройти обучение в виде таблицы, в поля которой вносятся такие данные, как: название специальности, ФИО и номер контактного телефона. В случае согласия клиента вступить в группу на данной форме имеется флажок. Когда руководство принимает решение о начале группы все клиенты, напротив чьих фамилий стоял флажок, перемещаются в учебную группу с помощью клавиши «Включить в группу». Также на форме есть кнопка ее закрытия.
Личные данные клиентов из договоров заносятся в форму «Личная карточка». Фамилии, имена и отчества заносятся в именительном, родительном и дательном падежах, чтобы в дальнейшем их использовать при оформлении аттестационной документации. Ниже записываются остальные личные данные. Также в форме указывается специальность, по которой проходит обучение клиент и оценки, полученные им при сдаче экзамена. В поле «Оплата» отражается сумма, внесенная за курс обучения.
-
Описание выходной информации
Выходной информацией АРМ являются:
-
протоколы;
-
сертификаты;
-
удостоверения;
-
отчеты.
Протоколы печатаются для регистрации решения квалификационной комиссии о присвоения специальности гражданину, успешно прослушавшему курс лекций и сдавшему экзамен. Условно бланк протокола можно разделить на три части. В верхней части фиксируется номер протокола, дата заседания квалификационной комиссии и перечисляются участники комиссии и их должности. Во второй части бланка находится таблица, в которой записаны все слушатели данной группы. Здесь заполняются такие графы, как: порядковый номер, ФИО ученика, дата его рождения, номер билета, экзаменационная оценка и присвоенная квалификация. Для некоторых специальностей заносятся несколько экзаменационных оценок, должность и место работы. В нижней части бланка ставятся подписи комиссии.
В бланке «Список» отражается информация об учащихся, получивших аттестационную документация. В верхней части бланка записывается номер группы.
