Электропитание рабочего места должно быть подключено через рубильник, установленный в месте, удобном для быстрого отключения питания рабочего места, должны быть предприняты меры для обесточивания рабочего места в аварийных режимах.
Обычно ставится автоматический выключатель с защитой от короткого замыкания. В наших условиях установлены более совершенные автоматические выключатели с защитой не только от короткого замыкания, но и дифференциального тока (тока утечки) в проводниках, подводящих электроэнергию к защищаемой электроустановке УЗО.
Все работы, связанные с наладкой ведутся в помещении, относящемуся к категории "без повышенной опасности" поражения электрическим током.
Для питания измерительных приборов и устройства на рабочем месте используется сеть переменного тока напряжением 220 В, частотой 50 Гц.
В сети с глухозаземленной нейтралью при однофазном замыкании на корпус необходимо обеспечить автоматическое отключение поврежденного электрооборудования. При кратковременном аварийном режиме создается безопасность обслуживания и сохранность электрооборудования. Однако кратковременность может быть обеспечена только созданием определенной кратности тока короткого замыкания на корпус по отношению к номинальному току защитного аппарата. Этого можно добиться только прокладкой специального провода достаточной проводимости - нулевого провода, к которому присоединяются корпуса электрооборудования.
В помещении, питание электроустановок осуществляется от подстанции с трансформатором Р=600 кВт, удаленной от рабочего места на 300 м. Питание к распределительному щиту подводится алюминиевым проводом сечением 25 мм2, а роль нулевого проводника выполняет стальная полоса сечением 50 мм.
При использовании зануления должны быть выполнены следующие условия:
где А: - коэффициент кратности номинального тока, к = 3.
Номинальный ток Iном в помещении 25 А. Значение IКЗ зависит от фазного напряжения сети и сопротивления цепи, в том числе от полного сопротивления трансформатора Zт, фазного проводника Zф, нулевого защитного проводника ZH3, внешнего индуктивного сопротивления петли "фазный провод - нулевой защитный провод" (петли "фаза-нуль") Хn, активного сопротивления заземления нейтрали обмотки трансформатора R0. Поскольку R0, как правило, велико по сравнению с другими сопротивлениями, им можно пренебречь.
Выражение для IКЗ будет иметь вид:
где Zn = Zф + Zнз + Хп- комплексное полное сопротивление петли "фаза-нуль".
Удельное сопротивление фазного провода:
Отсюда сопротивление фазного провода:
Удельное сопротивление нулевого провода:
Отсюда сопротивление нулевого провода:
Значения Хф и Хнз малы, ими можно пренебречь.
Значение Хп можно определить по формуле:
где к = 0,3894,
dcp - расстояние между проводниками,
dф - геометрический диаметр.
Расчеты дают значение Хп = 0,556 Ом.
Сопротивление электрической дуги берем равной:
rд = 0,02 Ом, Хд = 0
В соответствии с мощностью трансформатора:
rТ = 0,0044 Ом, ХТ = 0,0127 Ом.
Полное сопротивление петли "фаза-нуль":
При использовании зануления по требованиям ПУЭ
Следовательно, ПУЭ выполняется.
При попадании фазы на зануленный корпус электроустановки должно произойти автоматическое отключение.
Защитное зануление выполнено правильно, следовательно, отключающая способность системы обеспечена.
Определим напряжение прикосновения и ток через человека до срабатывания защиты:

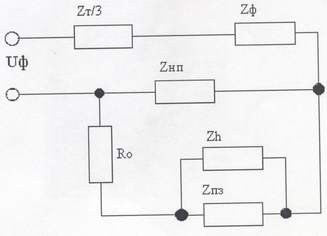

Схема замещения представлена на рис. 7.3.
Рис. 7.3 Схема замещения
Rnз = 0,348 Ом, Rнn = 10 Ом, = 4 Ом, Rо = 1 кОм, Unp = 29,9 В
Такое напряжение безопасно для человека при времени воздействия:
Предельно допустимое время пребывания человека под действием электрического тока:
В качестве прибора защитного отключения можно выбрать автоматический выключатель, с параметрами 1ном = 25 А и tcp = 0,3 с. при 1КЗ = 301
Это должно обеспечить надежную защиту, при этом должно выполняться:
Методы контроля работоспособности УЗО.
Рис. 7.4. Структурная схема УЗО
1 - дифференциальный трансформатор тока; 2 - пороговый элемент; 3 - исполнительный механизм; 4 - цепь тестирования; 5 - силовые контакты; 6 - защитный контакт цепи тестирования; Т - кнопка «Тест»; RT - тестовый резистор; 1, 2, .'V - клеммы УЗО
Проверка работоспособности УЗО состоит из:
-
проверки фиксации органа управления УЗО в двух четко различающихся положениях: «Вкл» и «Откл»;
-
проверки при включенном рабочем напряжении путем нажатия кнопки «Тест» (пятикратно);
-
замера отключающего дифференциального тока УЗО специальным прибором или, например методом, описанным выше;
-
Методы контроля работоспособности УЗО.
-
замера «фонового» тока утечки электроустановки в зоне защиты каждого УЗО специальным прибором или, например методом, описанным выше, и сопоставление его с номинальным отключающим дифференциальным током (уставкой срабатывания) УЗО;
-
проверки работоспособности всей системы электрозащиты на базе УЗО в электроустановке в целом путем имитации тока утечки в вероятных местах контакта человека с токопроводящими частями электрооборудования. Проверка осуществляется с помощью специального устройства АСТРО*ТЕСТ, имитирующего протекание заданного значения тока утечки в ограниченное время, с обеспечением необходимой безопасности персонала.
Меры безопасности
Испытания УЗО должен проводить только квалифицированный персонал, прошедший обучение и аттестацию с присвоением группы по электробезопасности не ниже III при работе в электроустановках до 1000 В с соблюдением требований ПТЭ и ПТБ.
-
Вывод.
Предложенный вариант организации защиты от поражения электрическим током представляется наиболее эффективным. На данном этапе развития устройств защитного отключения при соблюдении инструкций по применению измерительного оборудования и обязательного соединения корпусов измерительного оборудования с заземлением дает практически абсолютную защиту от поражения электрическим током.
Также был произведен расчет освещения помещения с соблюдение всех нормативных правил.
Заключение
В заключение сформулирую основные результаты данной работы:
Разработана приёмо-передающая система, осуществляющая передачу видеосигнала до 1200 м. При этом выполнены:
-
разработка и расчет структурной схемы видеосистемы;
-
разработка и расчет электрической схемы видеоусилителя - корректора;
Собран и испытан действующий образец видеоусилителя - корректора, параметры которого полностью соответствуют требованию технического задания.
К разработке дипломного проекта были предложены условия: входной видеосигнал позитивный с амплитудой до 1 В, полоса частот от 0...5 МГц, напряжение питания постоянное 27В±10%.
Были произведены испытания видеоусилителя - корректора, были получены амплитудо-частотные характеристики, при разных значениях ёмкостей в нагрузке, что полностью соответствует требованию технического задания.
В результате проведенных в организационно-экономической части дипломного проекта анализа и расчетов установлено, что разработка рассматриваемого видеоусилителя - корректора является экономически эффективной. Составлен бизнес-план разработки, календарный график проведения работ, произведён расчет затрат и договорной цены, а проведен анализ экономической целесообразности разработки. Произведенные выше вычисления показали, что производство устройства имеет высокий срок окупаемости и экономическую эффективность.
При проектировании безопасных условий труда при экспериментальных исследованиях видеоусилителя - корректора были выявлены и проанализированы опасные и вредные производственные факторы, которые могут присутствовать при выполнении экспериментальных работ с видеоусилителя - корректора. На основе анализа, проведён поиск путей решения проблем, с целью обеспечения безопасны условий труда для работников экспериментальной лаборатории.
Список используемых источников
-
«Основы радиоэлектроники и связи» Нефедов В.И. М.: «Высшая школа» 2002
-
«Телевидение». Джакония В.Е М.: « Горячая линия - телеком» 2002
-
«Основы микроэлектроники» Степаненко И.П. М.: «Лаборатория базовых знаний» 2003
-
«Коаксиальные видеолинии» Стрижевский Н.З. М.: «Радио и связь» 1988
-
«Телевидение в системах физической защиты» Никитин В.В. Цыцулин А.К..: «С Пб ТЭТУ "Лэти"» 2003
-
«Телевидение» Джакония В.Е М.: «Горячая линия – Телеком» 2004
-
«Интегральные микросхемы». Справочник под редакцией Б.В. Тарабарина.; М.: «Радио и связь» 1984
-
«Аналоговая и цифровая электроника» Ю.Ф. Опадчий М.: «Горячая линия - телеком» 2004
-
«Источники питания радиоэлектронной аппаратуры» М: « Горячая линия - телеком» 2003
-
«Измерения и испытания в процессе изготовления интегральных схем» ЦНИИ «Электроника» М.: 1981
-
«Основы цифровой электроники» Р.Токхейм М.: «Мир» 1988
-
«Элементы радиоэлектронных устройств» М.: «Радио и связь» 1988
-
« Популярные микросхемы КМОП» В.Л Шило М.: «Ягуар» 1993
-
«Полупроводниковые приборы» Б.Л. Перельман. Справочник М.: «НТЦ Микотех» 2000
-
«Стабилизированные источники питания РЭА» Г.Г. Верезов М.: «Радио и связь» 1988
-
«Схемотехника аналоговых электронных устройств» В.Н. Павлов М.: «Горячая лини - телеком» 2002
-
«Финансовый план предприятия» П.А. Петров М.: «Финансы и статистика» 1991
-
Сажина М. А., Чебриков Г. Г. Экономическая теория. – M.: НОРМА – ИНФА. – M., 1999.
-
Горфинкель В. Я., Поляк Г. Б., Швандер В. А. Предпринимательство. – M.: ЮНИТИ, 2000.
-
«Бизнес план» Методические материалы под ред. Б.А. Маниловского М.: «Финансы и статистика» 1998
-
«Экономика и организация права в дипломных проектах» К.М. Великанов Л.: Машиностроение 2001
-
Розанов B.C. Безопасность жизнедеятельности, Электробезопасность.- М. МИРЭА (ТУ), 1999.
-
Самгин Э.Б Освещение рабочих мест, М.МИРЭА, 1989.
-
СниП 23-05-95 Нормы проектирования. Естественное и искусственное освещение.-М.:Стройиздат, 1995.
-
Методические указания по выполнению раздела "Охрана труда и окружающей среды" в дипломных проектах. Вопросы электробезопасности. -М.: МИРЭА, 1987.
-
Обеспечение оптимальных параметров воздушной среды в рабочей зоне. Розанов B.C., Рязанов А.В. -Москва.: 1998
Приложение А
Форм. | Зона | Поз. | Обозначение | Наименование | Кол-во | Примечание | |||||||||
Документация | |||||||||||||||
А1 | МРАГ. 468150.001 Э3 | Схема электрическая | |||||||||||||
принципиальная | |||||||||||||||
А1 | МРАГ. 468151.002 СБ | Сборочный чертёж | |||||||||||||
А4 | МРАГ. 468150.003 ПЭ3 | Перечень элементов | |||||||||||||
А1 | МРАГ. 468150.004 П3 | Схема структурная | |||||||||||||
Прочие изделия | |||||||||||||||
КонденсаторыОЖО.460.061ТУ | |||||||||||||||
KМ-6-220 мкФ | 1 | С1 | |||||||||||||
KМ-6-22 мкФ | 8 | С2,С7,С12,С19-С22 | |||||||||||||
KМ-6-47 мкФ | 2 | С5,С6 | |||||||||||||
KМ-6-22 мкФ | 1 | С11 | |||||||||||||
Конденсаторы ОЖО.460.205ТУ | |||||||||||||||
KД-1- 22 пФ | 1 | С4 | |||||||||||||
KД-1- 33 пФ | 3 | С14,С15,С17 | |||||||||||||
Конденсаторы ОЖО.460.087ТУ | |||||||||||||||
K-10- 100 нФ | 8 | С3С8,С13,С16,С18, | |||||||||||||
МРАГ 468150.004 ПЭ3 | |||||||||||||||
Изм. | Лист | № докум. | Подп. | Дата | |||||||||||
Разраб. | Адамов Е.А. | Видеоусилитель-корректор Перечень элементов | Литера | Лист | Листов | ||||||||||
Пров. | Черепанов А.К. | У | 1 | 4 | |||||||||||
Т. контр. | ВРУ-3-06 | ||||||||||||||
Н. контр. | Лазарев Е.М. | ||||||||||||||
Утв. |
