В рамках исследования специального программного продукта «Alarm 3.2» было произведено его сравнение с системой «Ewclid». Предварительно был выбран видеоклип с характерными признаками нештатных ситуаций и по очереди включен для обоих программ. Благодаря тому, что через DVD-рекордер мы имеем возможность воспроизводить одну и ту же ситуацию многократно, было произведено сравнение реакции программ на одну и ту же ситуацию. Чтобы эксперимент оказался наиболее приближенным к реальным условиям фиксирование реакции детекторов движения велось на видео камеру с экрана монитора. Дабы не притуплять реакцию детекторов, намерено были отключены зоны особого внимания (Ewclid), адаптация и маска (Alarm).

Рис. 5.7.

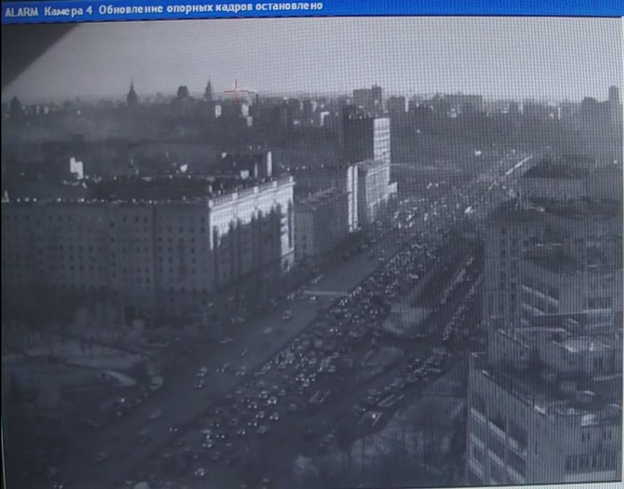

Постоянный дым на расстоянии около двух километров Alarm обнаружил примерно на 7 минуте. Реакции на автотранспорт и изменение освещенности нет.

Рис. 5.8.

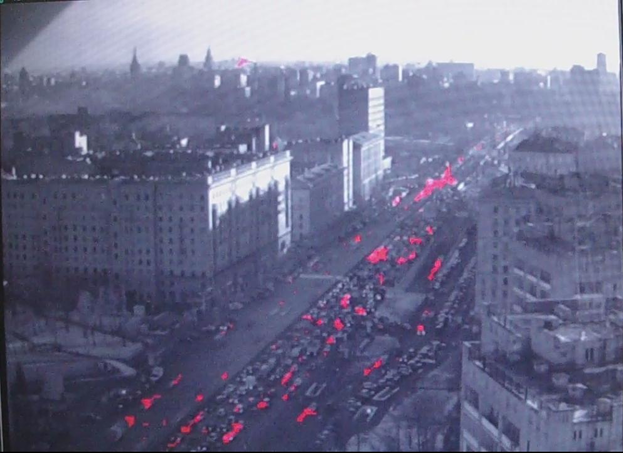

Реакция Ewclid на постоянный дым была замечена уже на второй минуте, но данный программный продукт активно реагировал на движение автотранспорта и частично на изменение освещенности домов при максимально выставленном уровне экспозиции.

Рис. 5.9.

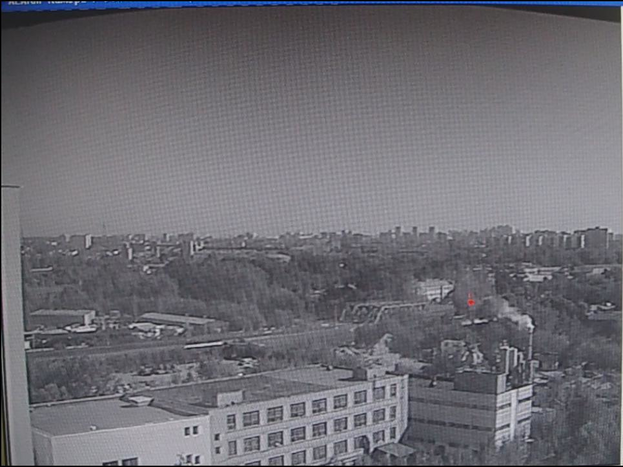

Уже на второй минуте Alarm обнаруживает дым из труб ТЭЦ, не реагируя при этом на движение поезда и тень на строениях от дыма.

Рис. 5.10

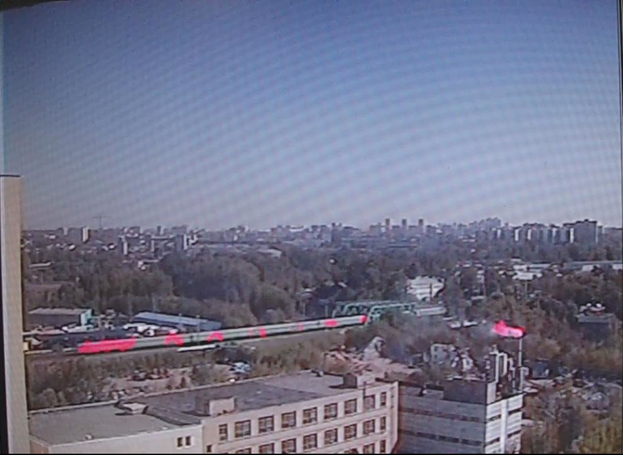

Ewclid активно реагирует на движение поезда и тень от дыма на стенах строения так и не зафиксировав при этом сам дым в течении всего видеоролика.

Рис. 5.11.

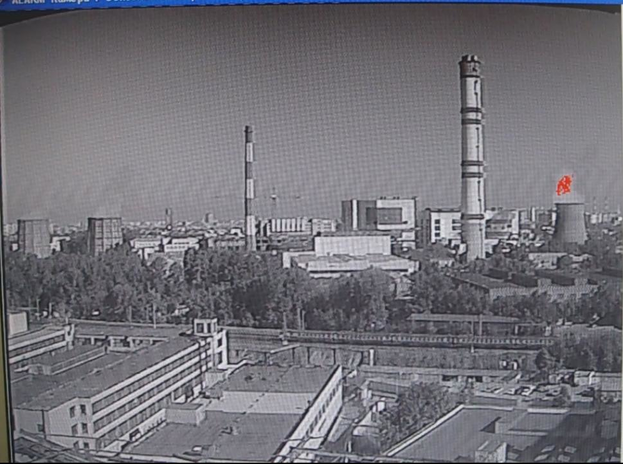

Реакция программы Alarm на постоянный контрастный дым заметна уже на второй минуте, при этом реакции на движущийся поезд и механически подвижные элементы завода нет.

Рис. 5.12.

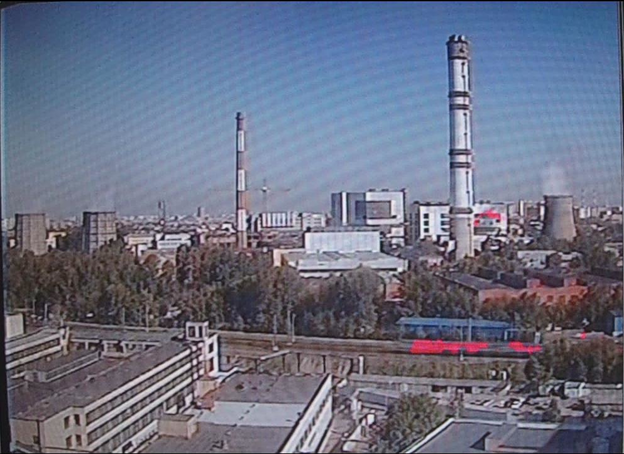

Ewclid отчетливо видит контрастный дым уже с первых минут, но так же отчетливо он реагирует и не движение поезда, и на механически подвижные элементы завода.

Список литературы

  1. Материалы сайта компании «Стрим лабс» www.streamlabs.ru.

  2. Материалы сайта компании «РТСофт» www.rtsoft.ru.

  3. Учебник для операторов СП-1.

  4. Техническая документация СП-1.

  5. Материалы сайта компании «Растр технолоджи» www.rastr.net.

  6. Материалы сайта компании «Аквилон-А» www.akvilona.ru.

  7. Материалы сайта компании «ITV – Интеллект, Технологии, Видео» www. safecity.ru.

  8. Материалы сайта компании «Интеллектуальные системы безопасности» www. iss.ru.

  9. Материалы сайта компании «НПЦ Элвис» www.elvees.ru.

  10. Материалы сайта компании «Cornet» www.cor-net.ru

  11. Розанов В.С. Безопасность жизнедеятельности. Электробезопасность. М., МИРЭА, 1999 г.

Заключение.

Одно из главных ограничений применения стандартных видеодетекторов CCTV – они не заточены под данную задачу и работу в сложной помеховой обстановке. Рассмотренная нами программа Ewclid замечает дымы гораздо раньше, чем Alarm, но в отличии от него, Ewclid так же активно реагирует и на помехи, такие как движение автотранспорта, движение поездов, бег теней по городской застройке, изменение освещенности. За счет долгой и качественной отладки в программе Alarm удается практически полностью избежать реакции на помеховые ситуации не влияя при этом на обнаружительную способность системы и детектирование КС\ЧС.

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ

РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Дипломный проект.

Экономическая часть.

Телевизионная панорамная система,

выделение признаков кризисных и чрезвычайных ситуаций в мегаполисе.

проверил: Батищева Г. М

выполнил: Сергеев С.С.

группа: ЭО-4-03

Москва, 2009

Содержание

ТЭО постановки задачи…………………………………………………….3

Блок-схема работы по теме………..……………………………………….4

Смета затрат на тему………………………………………………………..5

Экономическая целесообразность применения полученных результатов…………………………………………………………..………10

Литература…………………………………………………………………...11



ТЭО постановки задачи.



В данной дипломной работе исследуются оптико-электронные системы контроля обстановки в городе, с помощью телевизионных аппаратных средств выделения нештатных ситуаций, разработка помехоустойчивых алгоритмов работы программного обеспечения «Аларм – 3.2», позволяющей проводить обработку ТВ сигналов с целью выделения КС/ЧС. Даётся критическая оценка реализованного технического решения, выявлены его основные преимущества и недостатки, приводятся рекомендации по дальнейшей модернизации программного продукта и всей системы в целом.

По окончании дипломного проекта планируется:

  1. Модернизировать существующую систему.

  2. Усовершенствовать алгоритмы работы программного обеспечения.

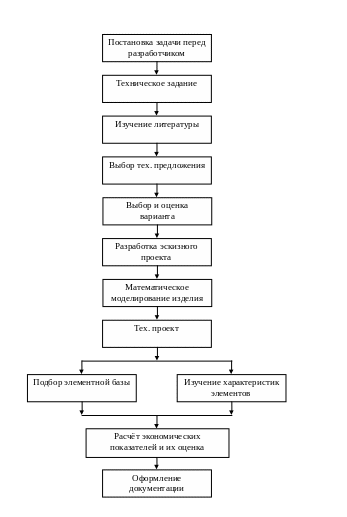

Блок-схема процесса исследования.

Смета затрат на тему

При составлении сметы затрат выделяем следующие статьи каль­куляции:

1. Затраты на материалы, покупные изделия и полуфабрикаты, необходимые для модернизации системы;

2. Оборудование, приобретённое для проведения экспериментальных работ;

3. Расходные материалы;

4. Основная заработная плата исполнителей;

5. Дополнительная заработная плата;

6. Единый социальный налог;

7. Контрагентские расходы;

8. Накладные расходы.

Статья 1. Электронное оборудование, необходимое для модернизации системы;

К этой статье относятся все затраты на материалы, покупные изделия и полуфабрикаты, расходуемые в процессе выполнения НИР, которые отражены в таблице 2

Таблица 2. Затраты на материалы, покупные изделия и полуфабрикаты

п./п.

Наименование

Единица измерения

Кол.

Цена, руб. (окт. 2008 г.)

Сумма, руб.

1.

Материалы

нет

нет

2.

Полуфабрикаты:

Коаксиальные шнуры длиной 1 м.

шт.

2

50

100

Светодиоды

шт.

8

5

40

Выключатели

шт.

3

10

30

Разъемы

шт.

2

50

100

Провода монтажные

м.

10

4

40

Смокер

шт.

1

450

450

3.

Покупные изделия:

Видеокамера + объектив

шт.

1

6000

6000

Плата видозахвата RT826

шт.

1

30000

30000

4.

Возвратные отходы

нет

нет

Итого:

36760

Статья 1.2 Лабораторное оборудование, необходимое для проведения экспериментальных работ.

К этой статье относятся затраты на приобретение специального оборудования, которые отражены в нижеследующей таблице 3. Так как оборудование, использованное при выполнении данной темы, планируется использовать при выполнении других работ в дальнейшем, то в эту статью вошла не полная его стоимость.

Таблица 3. Затраты на лабораторное оборудование

п./п.

Наименование оборудования

Кол.

Цена, руб.

Общая стоимость, руб.

Время использования, лет

Срок службы, лет

Стоимость по теме, руб.

1.

Промышленный компьютер

1

38000

38000

0,5

10

1500

2.

ЖК монитор

1

10500

10500

0,5

5

525

Итого:

2025

Итого, суммарные расходы по первой статье равны:

36760 + 2025 = 38785 руб.

Статья 2. Основная заработная плата исполнителей.

Расчёт заработной платы исполнителей представлен в таблице 4.

Таблица 4. Основная заработная плата исполнителей

п./п.

Наименование

Исполнители

Оклад, руб.

Стоимость рабочего дня, руб.

Занятость, раб. дней

Затраты по зарплате, руб.

1.

Разработка технического задания

Руководитель

18000

820

22

18000

2.

Получение задания

Студент (техник)

2175

100

10

1000

3.

Подготовка экспериментального стенда. Проведение аттестации. Проведение серии контрольных испытаний.

Руководитель, студент (техник)

18000, 2175

820, 100

5

9

4100,

900

4.

Обобщение предшествующего материала по теме и изучение нового. Написание обзора.

Студент (техник)

2175

100

30

3000

5.

Постановка конкретной задачи. Разработка программных алгоритмов.

Студент (техник)

2175

100

28

2800

6.

Проведение целевых экспериментов и обработка полученных результатов

Студент (техник)

2175

100

30

3000

7.

Составление отчетов, описание новых алгоритмов результатов.

Студент (техник)

2175

100

14

1400

8.

Подведение итогов проделанной работы. Проверка и утверждение выполненного задания.

Руководитель, студент (техник)

18000, 2175

820, 100

17

5

13940,

500

9.

Подготовка и окончательная редакция необходимой документации.

Студент (техник)

2175

100

15

1500

Итого:

50140

Статья 3. Дополнительная заработная плата.
