2. Каналы связи:
2.1. Спутниковые – построены на основе системы Altegro следующей основе:
Запрос из IP видеокамеры попадает на спутниковый модем (используется протокол IP и порт Ethernet), в модеме он преобразуется в радиосигнал с частотой 1 МГц, потом попадает на передатчик антенны, который его преобразует в высокочастотный сигнал Кu- диапазона (11/14 Гигагерц) и направляет на антенну. Отраженный от антенны сигнал устремляется на спутник, расположенный над экватором на высоте 36000 километров над землей (это так называемая геостационарная орбита – она уникальна тем, что любой объект на этой высоте движется вокруг Земли с той же скоростью, с которой вращается сама Земля, т.е. он становится неподвижным относительно Земли.
На спутнике (используются новейшие российские спутники «ЯМАЛ-200», «Экспресс АМ-1» и «Экспресс АМ-3») сигнал принимается на одну антенну, усиливается и снова отражается, теперь уже на Землю. Сигнал виден на огромной территории: от Петербурга на Западе до Камчатки на Востоке, от Тегерана на Юге до Норильска на Севере. Но сигнал, посланный станцией с небольшой антенной, не очень сильный и его принимает большая 9 метровая антенна Центрального Узла Связи Оператора, где радиосигнал снова превращается в обычный цифровой сигнал по протоколу IP и отправляется в Интернет. Дойдя до нужного сервера, информация отправляется обратно: сначала по каналам Интернета на Центральный Узел Связи, затем через большую антенну на спутник над экватором и снова обратно на Землю на антенну.
2.2. Каналы связи сотовых операторов - применяются в случае, когда видеокамеры устанавливаются непосредственно на вышках сотовых операторов. Используется один из радиоканалов связи, который конвертируется в цифровой сигнал с помощью специального конвертера. Для оператора сотовой связи предоставление такого канала, как правило, связано с усовершенствованием оборудования на базовой станции. Чем дальше базовая станция оператора удалена от городских центров коммуникаций (оптоволоконных линий), тем выше стоимость канала.
Рис. 1.6 Аппаратная часть системы «Хранитель»
2.3. Радиорелейная связь - используются высокочастотные радиопередатчики, передающие радиосигнал на расстояние до 70 километров. В точке приема сигнала выполняется подключение к оптоволоконному каналу связи, либо каналу связи сотового оператора (как в решении 2.2.). Радиорелейная связь является наиболее доступной с точки зрения организации канала связи на удаленных территориях, в то же время требуется разрешение Россвязи РФ на установку и эксплуатацию канала.
3. Купольные IP-камеры IM10LW-V марки Pelco by Schneider Electric
Рис. 1.7 IP-Камера IM10LW-V
Технические характеристики камеры Pelco SureVision IM10LW-V приведены в таблице 1.2
Таблица 1.2 ХарактеристикиIP-Камеры IM10LW-V
| Параметры | Значения |
| Чувствительный элемент: | 1/3" КМОП-сенсор, прогрессивная развертка |
| Максимальное разрешение: | 1,2 MP (1280×960 пикс.) |
| Варианты разрешения: | 1280×960, 1280×720, 800×600, 640×512, 640×480, 640×352, 480×368, 480×272, 320×256, 320×240, 320×176 |
| Видеокодеки: | H.264 (Base Profile), MJPEG |
| Видеопотоки: | До 2 видеопотоков одновременно, настройки второго потока зависят от настроек первого потока |
| Фреймрейт: | До 30 к/с |
| Чувствительность камеры: | f1/1.2, 2,850º K, SNR >20 дБ Моно Sens: 0,0013 лк (500 мс) |
| Электронный затвор: | 1–1/77000 с |
| Баланс белого: | 2000º до 10000ºK |
| Динамический диапазон (WDR): | 120 дБ |
| Отношение сигнал/шум: | 50 дБ |
| День/ночь: | Механический ИК-фильтр |
| Передача аудио: | Двунаправленный аудиопоток; |
| Аудиовход/выход: | Линейный вход для внешнего микрофона; |
| Аудиокодек: | G.711 PCM 8 бит, 8 кГц моно при 64 Кбит/с |
| Объектив камеры: | Варифокальный, мегапиксельный, 2,8 ~ 10 мм с автофокусом |
| Регулировка угла обзора (16:9): | Горизонтальный: 100° ~ 27°; |
| Управление автодиафрагмой: | DC drive |
| Варианты форматного соотношения: | 16:9, 5:4, 4:3 |
| Настройка ракурса (вручную): | Поворот 355º, наклон 180º, вращение 220º |
| Встроенная видеоаналитика: | Pelco Camera Sabotage |
| Подключение камеры к сети: | Ethernet 100 Base-TX, RJ-45, Auto MDI/MDI-X |
| Тип кабеля: | Cat5 (100 Base-TX) |
| Поддерживаемые сетевые протоколы: | TCP/IP, UDP/IP (Unicast, Multicast IGMP), UPnP, DNS, DHCP, RTP, RTSP, NTP, Ipv4, SNMP v2c/v3, QoS, http, HTTPS, LDAP (client), SSH, SSL, SMTP, FTP, 802.1x (EAP) |
| Минимальные системные требования к ПК: | ПК: Intel Pentium 4, 1.6 ГГц; ОС: Windows XP/Vista или Mac OS X 10.4 (или выше); Память: RAM 512 Мб; Сетевой порт 100 Мбит Ethernet; Браузер: Microsoft Internet Explorer 7.0 (или выше) или Mozilla Firefox 3.5 (или выше); для аналитики рекомендуется Internet Explorer 8.0 (или выше); Media Player: Pelco Media Player, QuickTime® 7.6.5 для Windows XP/Vista, QuickTime 7.6.4 для Mac OS X 10.4 |
| Интеграция: | Открытый Pelco API |
| Совместимое ПО Pelco: | Endura 2.0 (или выше); Digital Sentry 4.2 (или выше); Digital sentry NVs |
| Многопользовательский доступ: | Unicast – до 20 пользователей одновременно (2 потока); Multicast – неограниченное количество пользователей (только H.264) |
| Сетевая безопасность: | Защита паролем |
| Сервисный порт: | Трехконтактный, 2,5 мм |
| Ударопрочность: | IK10++ в соответствии с EN62262 (50Дж) |
| Устойчивость к вибрациям: | EN50155 категория 1, класс B; IEC60068 2-6, 2-27 |
| Корпус/купол камеры: | Mini Dome; |
| Класс защиты: | IP56 (NEMA4) |
| Купол: | Прозрачный – потеря света 0%; |
| Питание: | PoE/IEEE 802.3af класс 2 |
| Потребляемая мощность: | 3,9 Вт (номинально) |
| Диапазон рабочих температур: | От 0 °C до +50 °C |
| Относительная влажность: | 20 – 80% |
| Габариты: | 130×105 мм |
| Вес: | 0,6 кг |
1.4 АСДМ «ЛИДАР»
Назначение:
Автоматизированная система дистанционного мониторинга АСДМ «Лидар» оперативного контроля территории и воздушного пространства большого города и крупных промышленных центров предназначена для обнаружения крупных аварий и обеспечения действий аварийно-спасательных формирований в зоне аварии.
Автоматизированная система состоит из:
1. базовых стационарных постов (СП);
2. мобильного лидарного комплекса (МЛК);
3. диспетчерского пульта управления системой центра мониторинга и прогнозирования;
4. каналов передачи измерительной информации.
Автоматизированная система дистанционного мониторинга позволяет:
1. Передавать в центр в реальном масштабе времени разнообразную информацию о кризисных ситуациях:
- изображение в видимом диапазоне;
- изображение в инфракрасном диапазоне;
- лидарограммы аэрозольных выбросов - данные о химическом составе, концентрации, объеме, дальности;
2. определять точные координаты объектов с помощью лидарно-дальномерного канала с последующей привязкой к цифровой карте города.
Стационарный пост СП состоит из:
1. телевизионной системы, осуществляющей панорамный обзор с помощью
десяти коммутируемых видеокамер;
2. тепловизионной системы с инфракрасной камерой кругового обзора;
3. лидара кругового обзора (лазерного локатора).
Рис. 1.8 Стационарный пост СП-1
Рис. 1.9 Стационарный пост СП-2
1.5 Мобильный лидарный комплекс МЛК
Аппаратура МЛК позволяет определять:
1. границы и объем зоны аварии
2. концентрацию газов, выброшенных в атмосферу в процессе аварии
3. ветровой и температурный профили в зоне аварии.
Комплекс смонтирован на автомобильном носителе ЗИЛ-131 и содержит следующие приборы:
1. ИК-гетеродинный лидар;
2. лидар на основе перестраиваемого Ti:Sp лазера;
3. видеокамеры видимого диапазона;
4. электронную аппаратуру обработки информации и связи с ЦМП.

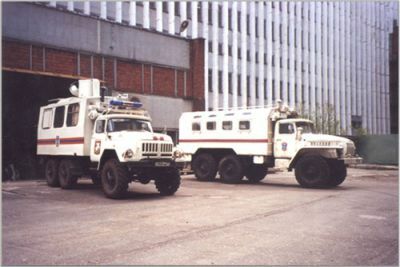

Рис. 1.10 Мобильный лидарный комплекс МЛК
Сравним аппаратно-коммуникационные возможности описанных систем.
Главными из которых являются: Электропитание, способ передачи данных и типы визирующих видеокамер.
Таблица 1.2 Таблица аппаратно-коммуникационных возможностей описанных систем
| Система | Электропитание | Передача данных | Визирующие устройства |
| «Лесной Дозор» | Подключение к сети вышек операторов сотовой связи | Выделенная линия интернет для вышки сотовой связи | Купольная видеокамера |
| «Хранитель» | Подключение к сети вышек операторов сотовой связи; Автономные системы электропитания | Выделенная линия интернет для вышки сотовой связи; Мобильный интернет; Спутниковый интернет | Купольная видеокамера |
| АСДМ «ЛИДАР» | Подключение к общей сети электропитнания | Выделенная линия интернет | Телевизионной системы, осуществляющей панорамный обзор с помощью тепловизионной системы с инфракрасной камерой кругового обзора |
Выше описанные системы имеют конкретное назначение и используются для обнаружения лесных пожаров. На сегодняшний день существуют так же готовые модули и комплексы, которые продаются для внедрения в создаваемые сети наблюдения. Видеонаблюдение сегодня используется практически в любые сферах деятельности человека. Ниже будут описаны два комплекса: оптико-электронный модуль «Фокус-Д» и разработка кафедры ТООЭ оптико-электронная система «СОТА». Данные продукты являются наглядным примером того что разработки систем подобного типа ведутся многими учеными как в россии так и за рубежом.
1.6 ОЭМ «Фокус-Д»
О

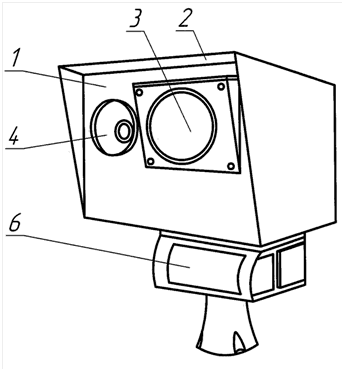

Рис. 1.10 Схематичное изображение ОЭМ
птико-электронный модуль содержит приборный блок, установленный на платформе. Платформа закреплена на опорно-поворотном устройстве, выполненном с возможностью вращения в азимутальной и угломестной плоскостях. В корпусе приборного блока расположены охлаждаемый тепловизор большой дальности действия и цветная видеокамера. Тепловизор имеетчувствительность 0,025К и узкое поле зрения 0,45x0,6 градуса. Опорно-поворотное устройство соединено с приборным блоком посредством кабеля и включает связанные с контроллером азимут альный и угломестный приводы.
