Параметры

Значения

Чувствительный элемент:

1/3" КМОП-сенсор, прогрессивная развертка

Максимальное разрешение:

1,2 MP (1280×960 пикс.)

Варианты разрешения:

1280×960, 1280×720, 800×600, 640×512, 640×480, 640×352, 480×368, 480×272, 320×256, 320×240, 320×176

Видеокодеки:

H.264 (Base Profile), MJPEG

Видеопотоки:

До 2 видеопотоков одновременно, настройки второго потока зависят от настроек первого потока

Фреймрейт:

До 30 к/с

Чувствительность камеры:

f1/1.2, 2,850º K, SNR >20 дБ
Цвет: 0,1 лк (33 мс);
Цвет Sens: 0,005 лк (500 мс);
Моно: 0,05 лк (33 мс);

Моно Sens: 0,0013 лк (500 мс)

Электронный затвор:

1–1/77000 с

Баланс белого:

2000º до 10000ºK

Динамический диапазон (WDR):

120 дБ

Отношение сигнал/шум:

50 дБ

День/ночь:

Механический ИК-фильтр

Передача аудио:

Двунаправленный аудиопоток;
полу-/полный дуплекс

Аудиовход/выход:

Линейный вход для внешнего микрофона;
600 Ом, 1Vp-p;
встроенный микрофон

Аудиокодек:

G.711 PCM 8 бит, 8 кГц моно при 64 Кбит/с

Объектив камеры:

Варифокальный, мегапиксельный, 2,8 ~ 10 мм с автофокусом

Регулировка угла обзора (16:9):

Горизонтальный: 100° ~ 27°;
вертикальный: 54° ~16°

Управление автодиафрагмой:

DC drive

Варианты форматного соотношения:

16:9, 5:4, 4:3

Настройка ракурса (вручную):

Поворот 355º, наклон 180º, вращение 220º

Встроенная видеоаналитика:

Pelco Camera Sabotage

Подключение камеры к сети:

Ethernet 100 Base-TX, RJ-45, Auto MDI/MDI-X

Тип кабеля:

Cat5 (100 Base-TX)

Поддерживаемые сетевые протоколы:

TCP/IP, UDP/IP (Unicast, Multicast IGMP), UPnP, DNS, DHCP, RTP, RTSP, NTP, Ipv4, SNMP v2c/v3, QoS, http, HTTPS, LDAP (client), SSH, SSL, SMTP, FTP, 802.1x (EAP)

Минимальные системные требования к ПК:

ПК: Intel Pentium 4, 1.6 ГГц;

ОС: Windows XP/Vista или Mac OS X 10.4 (или выше);

Память: RAM 512 Мб;

Сетевой порт 100 Мбит Ethernet;

Браузер: Microsoft Internet Explorer 7.0 (или выше) или Mozilla Firefox 3.5 (или выше); для аналитики рекомендуется Internet Explorer 8.0 (или выше);
Разрешение экрана: 1024×768 пикс. или выше, 16 или 32-битный цвет;

Media Player: Pelco Media Player, QuickTime® 7.6.5 для Windows XP/Vista, QuickTime 7.6.4 для Mac OS X 10.4

Интеграция:

Открытый Pelco API

Совместимое ПО Pelco:

Endura 2.0 (или выше); Digital Sentry 4.2 (или выше); Digital sentry NVs

Многопользовательский доступ:

Unicast – до 20 пользователей одновременно (2 потока); Multicast – неограниченное количество пользователей (только H.264)

Сетевая безопасность:

Защита паролем

Сервисный порт:

Трехконтактный, 2,5 мм

Ударопрочность:

IK10++ в соответствии с EN62262 (50Дж)

Устойчивость к вибрациям:

EN50155 категория 1, класс B; IEC60068 2-6, 2-27

Корпус/купол камеры:

Mini Dome;
алюминий алодин/поликарбонатный пластик

Класс защиты:

IP56 (NEMA4)

Купол:

Прозрачный – потеря света 0%;
дымчатый – потеря света соответствует F1.0

Питание:

PoE/IEEE 802.3af класс 2

Потребляемая мощность:

3,9 Вт (номинально)

Диапазон рабочих температур:

От 0 °C до +50 °C

Относительная влажность:

20 – 80%

Габариты:

130×105 мм

Вес:

0,6 кг

Назначение:
Автоматизированная система дистанционного мониторинга АСДМ «Лидар» оперативного контроля территории и воздушного пространства большого города и крупных промышленных центров предназначена для обнаружения крупных аварий и обеспечения действий аварийно-спасательных формирований в зоне аварии.

Автоматизированная система состоит из:
1. базовых стационарных постов (СП);
2. мобильного лидарного комплекса (МЛК);
3. диспетчерского пульта управления системой центра мониторинга и прогнозирования;
4. каналов передачи измерительной информации.

Автоматизированная система дистанционного мониторинга позволяет:
1. передавать в центр в реальном масштабе времени разнообразную информацию о кризисных ситуациях:
- изображение в видимом диапазоне;
- изображение в инфракрасном диапазоне;
- лидарограммы аэрозольных выбросов - данные о химическом составе, концентрации, объеме, дальности;
2. определять точные координаты объектов с помощью лидарно-дальномерного канала с последующей привязкой к цифровой карте города.

Стационарный пост СП состоит из:
1. телевизионной системы, осуществляющей панорамный обзор с помощью
десяти коммутируемых видеокамер;
2. тепловизионной системы с инфракрасной камерой кругового обзора;
3. лидара кругового обзора (лазерного локатора).

Мобильный лидарный комплекс МЛК

Аппаратура МЛК позволяет определять:
1. границы и объем зоны аварии
2. концентрацию газов, выброшенных в атмосферу в процессе аварии
3. ветровой и температурный профили в зоне аварии.

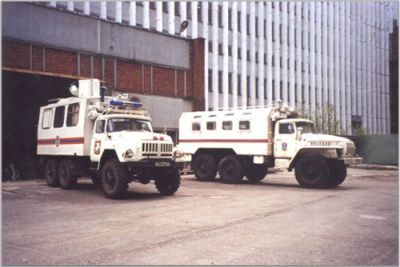

Комплекс смонтирован на автомобильном носителе ЗИЛ-131 и содержит следующие приборы:
1. ИК-гетеродинный лидар;
2. лидар на основе перестраиваемого Ti:Sp лазера;
3. видеокамеры видимого диапазона;
4. электронную аппаратуру обработки информации и связи с ЦМП.

Система

Электропитание

Передача данных

Визирующие устройства

«Лесной Дозор»

Подключение к сети вышек операторов сотовой связи

Выделенная линия интернет для вышки сотовой связи

Купольная видеокамера

«Хранитель»

Подключение к сети вышек операторов сотовой связи;

Автономные системы электропитания

Выделенная линия интернет для вышки сотовой связи;

Мобильный интернет;

Спутниковый интернет

Купольная видеокамера

АСДМ «ЛИДАР»

Подключение к общей сети электропитнания

Выделенная линия интернет

Телевизионной системы, осуществляющей панорамный обзор с помощью
десяти коммутируемых видеокамер;

тепловизионной системы с инфракрасной камерой кругового обзора
