Лабораторная работа №1.
Исследование элементов структурных схем радиоавтоматики.
Цель работы:
-
Изучение методов анализа детерминированных процессов в линейных стационарных системах.
-
Изучение эл.схем реализации типовых динамических звеньев.
-
Исследование частотных характеристик типовых динамических звеньев.
-
Исследование временных характеристик типовых динамических звеньев.
-
Изучение схем дискриминаторов.
-
Снятие характеристик дискриминаторов.

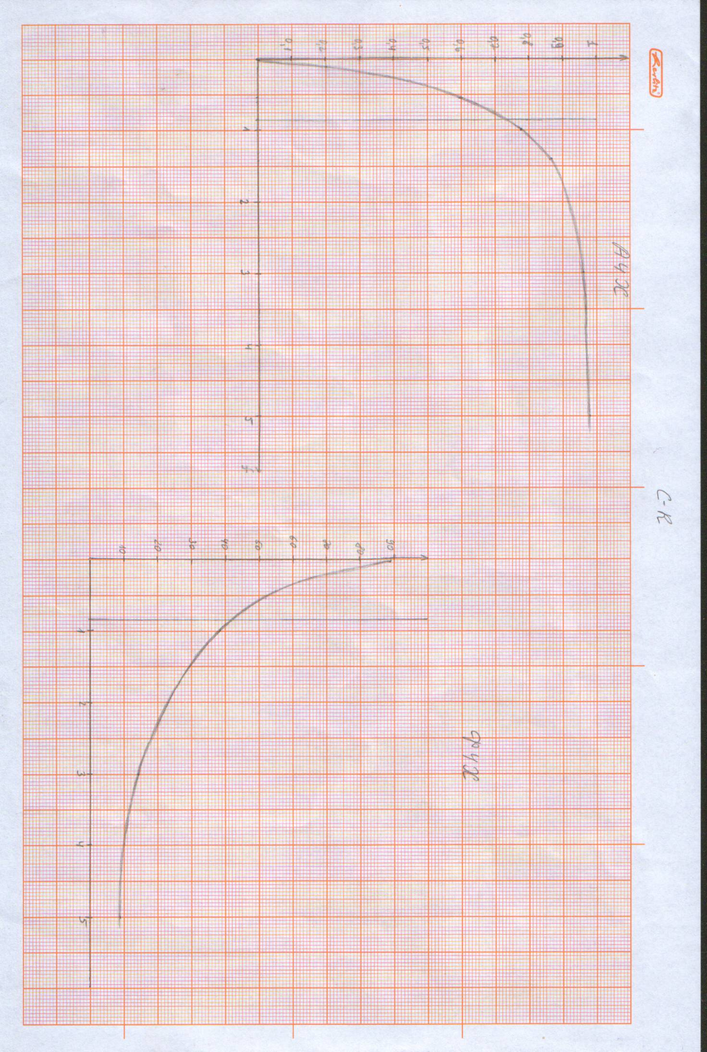

C-R.
Таб1.
| F | 100МГц | 49,60Гц | 100,1Гц | 148,6Гц | 200,1Гц | 400,1Гц | 600,1Гц | 1КГц | 1,4КГц | 3КГц |
| АЧХ | 0 | 0,0618 | 0,125 | 0,183 | 0,244 | 0,449 | 0,602 | 0,783 | 0,869 | 0,967 |
| ФЧХ | 89,99 | 86,45 | 82,83 | 79,46 | 75,89 | 63,31 | 52,98 | 38,51 | 29,61 | 14,86 |
Теоретически;

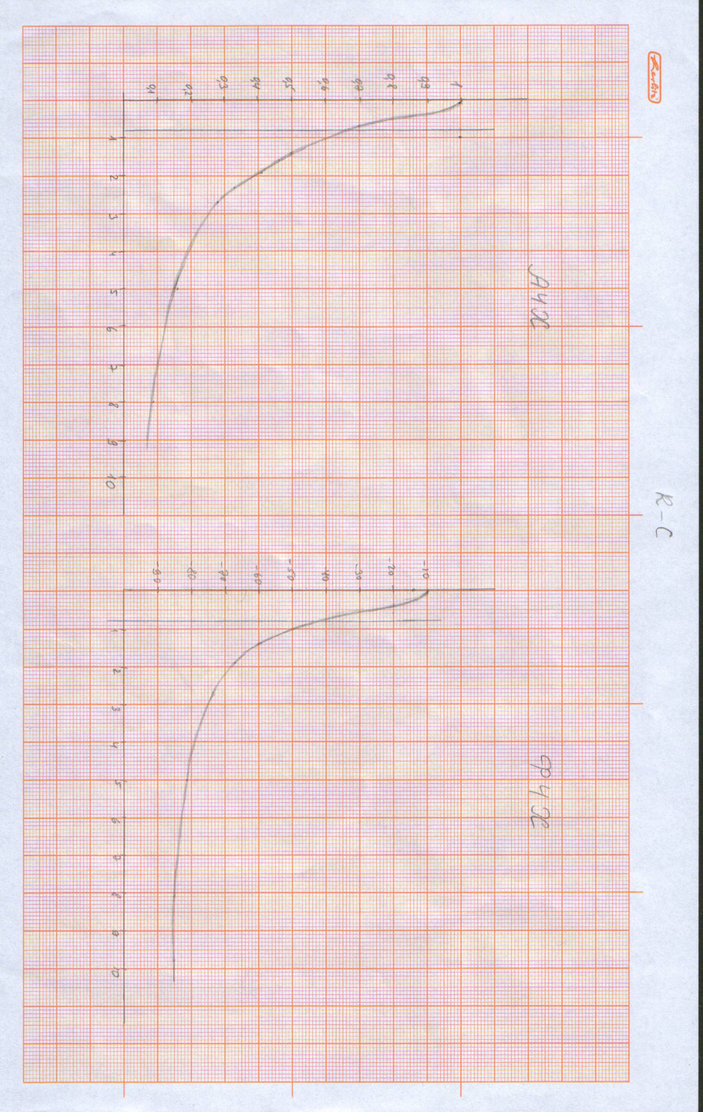

R-C
Таб2.
| F | 1Гц | 200Гц | 400Гц | 1,4КГц | 1,6КГц | 1,9КГц | 2,3КГц | 2,7КГц | 5КГц | 8,1КГц |
| АЧХ | 1 | 0,97 | 0,893 | 0,494 | 0,445 | 0,386 | 0,327 | 0,283 | 0,157 | 0,09 |
| ФЧХ | 0 | -14,17 | -26,74 | -60,4 | -63,57 | -67,28 | -70,92 | -73,58 | -80,96 | -84,39 |

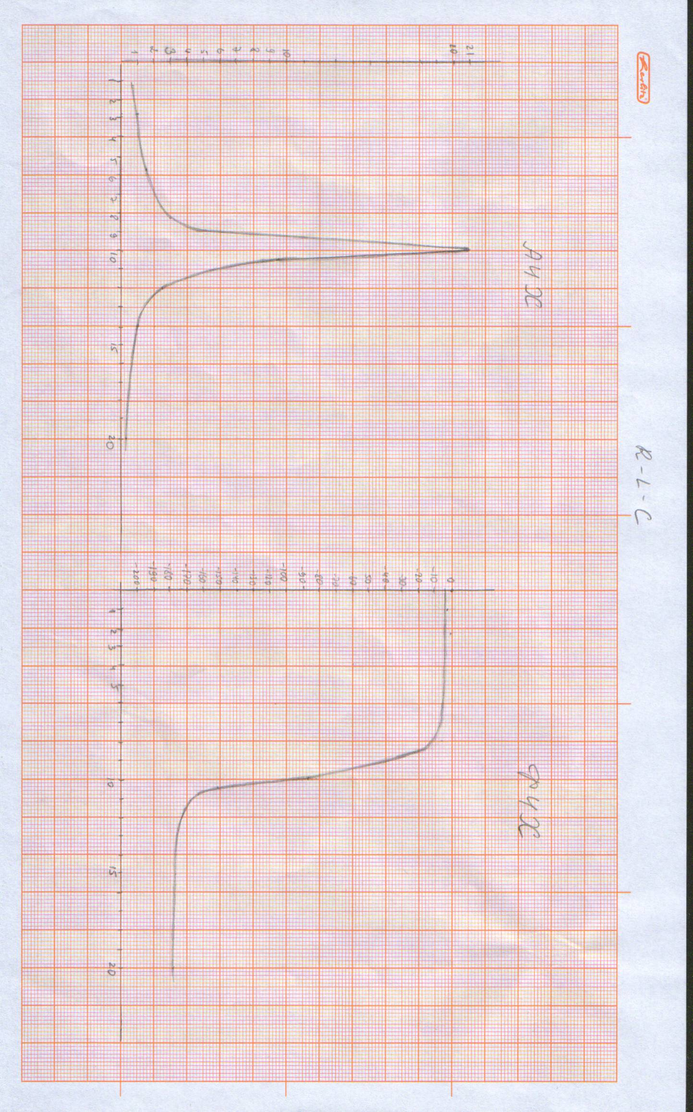

R-L-C
Таб3.
| F,КГц | 2,886 | 5,672 | 8,259 | 10,05 | 10,54 | 10,94 | 11,92 | 14,03 | 16,55 | 20 |
| АЧХ | 1,09 | 1,46 | 3,04 | 21,1 | 9,41 | 5,39 | 2,47 | 1,06 | 0,586 | 0,339 |
| ФЧХ | -0,849 | -2,243 | -6,792 | -86,20 | -152,1 | -163,9 | -172 | -176 | -177,4 | -178,2 |
