МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственное образовательное учреждение

высшего профессионального образования

«МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ

РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ

(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)»

ВЕЧЕРНИЙ РАДИОТЕХНИЧЕСКИЙ ФАКУЛЬТЕТ

ЛАБОРАТОРНАЯ РАБОТА №1

ПО ДИСЦИПЛИНЕ «ОПТОЭЛЕКТРОННЫЕ УСТРОЙСТВА»

НА ТЕМУ: ИССЛЕДОВАНИЕ ИЗЛУЧАТЕЛЬНЫХ ХАРАКТЕРИСТИК

СВЕТОДИОДОВ.

Выполнил студент Голубев

Денис Валерьевич

Группа ВКУ-2-05

Руководитель

Москва 2009

1. Цель работы

Ознакомление с устройством и функционированием полупро­водниковых светодиодов, изучение их основных излучателъных характеристик и особенностей работы с аппаратурой для измере­ния мощности оптического излучения.

2. Устройство и функционирование полупроводниковых светодиодов

Полупроводниковые светодиоды широко используются в со­временной радиоэлектронной аппаратуре в качестве индикаторов и источников излучения для волоконно-оптических информа­ционных систем. В последнем случае используются светодиоды видимого и инфракрасного излучения. Конструкция, условное графическое отображение и принцип работы показаны, соответст­венно. на рис 1а, 1б, и 1в.

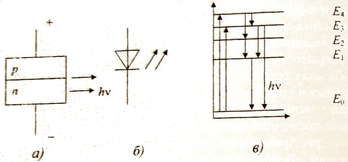

Рис: 1. Конструкция (а), условное графическое обозначение (б) и энергетические переходы светодиода (в)

Как и всякий диод, светодиод основан на использовании р-п - перехода в полупроводниковой структуре. При подаче напря­жения с плюсом на p и минусом на п в цепи возникает ток. При подаче напряжения противоположной полярности (ниже уровня пробоя) - ток в цепи не протекает. Вольтамперная характе­ристика светодиода приведена на рис. 2.

При протекании тока в области р-п -перехода в область р проникают ннжекционные электроны, которые, соударяясь с электронами атомов области р, выбивают последние с низшего энергетического уровня E0 на более высокие уровни E1, E2 , E3 и т.д. На этих уровнях электроны находятся в неустойчивом состоя­нии и переходят на низшие уровни с выделением энергии излу­чения:

ΔEij = Ei - Ej = hνij,

где h - постоянная Планка, νij - частота излучения, i и j -индексы энергетических уровней начального и конечного состоя­ния одного перехода (рис. 1в).

При некоторых переходах выделяется малая энергия без про­яления излучения. Они называются безизлучательными. Некото­рые из них сопровождаются излучением в радиочастотном диапа­зоне. Полупроводниковый материал и легирующие присадки определяют длину основной волны излучения светодиода в види­мой или инфракрасной области. Зависимость мощности (яркости) излучения от тока P(J) называется ватт-амперной характеристикой светодиода.

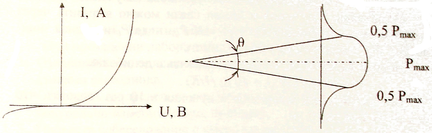

Рис. 2. Вольтамперная харак- Рис. 3. Диаграмма направленности

теристика светодиода и угол расходимости светодиода

При малых токах, как правило, мощность (яркость) излучения светодиода Ризл пропорциональна протекающему в нем току J:

Ризл = α∙J,

где α - коэффициент пропорциональности, характеризующий излучательную способность светодиода

Отношение мощности излучения Ризл к мощности электриче­ского тока Ртока, затрачиваемого на возбуждение излучения, назы­вается квантовым выходом светодиода:

Квых = Ризл / Ртока .

Излучение светодиода имеет угловую расходимость θ, пока­занную на рис. 3. Распределение мощности относительно оси из­лучения называется диаграммой направленности излучения. Ко­личественной характеристикой расходимости является угол рас­ходимости θ между двумя лучами, проведенными к точкам с уровнем 0,5 Рmax. Количественной характеристикой расходимости является также числовая апертура источника излучения, которая определяется как: NA = sin θ ,

где угол расходимости в выражен в градусах.

Плотность мощности излучения на единицу поверхности уменьшается с расстоянием от источника по закону:

Pз = AG/r2 = A/(r2 θr) ,

где А - постоянная, угол расходимости θr выражен в радиа­нах а G = 1/θr - коэффициент направленности излучения.

Ослабление излучения в линии связи можно выразить через коэффициент ослабления К: P1 = К Р0 где Р0 исходная мощ­ность, P1 - мощность на выходе линии.

Иногда ослабление удобнее выражать в децибелах:

α = 10 lg0/P1) = 10 lg (1/К).

При ослаблении мощности излучения в 10 раз говорят, что она снизилась на 10 дБ.

3. Описание стенда

Электрическая схема стенда приведена на рис. 4. Она состоит из схемы питания светодиода и схемы блока измерения мощности излучения. Схемы включают следующие элементы: блок питания БП, предельное и регулировочное сопротивления R1 и R2 , мил­лиамперметр mA1 , вольтметр V, контактный разъем КР, светоди­од VD1, фотодиод VD2 , измерительные миллиамперметры mA2 и mA3, переключатель Кл.

Рис. 4. Электрическая схема стенда для исследования ватт-амперных характеристик светодиодов (а - схема питания све­тодиода, б - схема измерения мощности излучения)

Напряжение с блока питания БП подается через сопротивле­ния R1 , R2 , миллиамперметр mA1, , контактный разъем КР на светодиод VD1. Излучение светодиода попадает в окно фотодиода VD2 (ФД-24К), фототок которого измеряют миллиамперметра­ми mA2 или mA3. Мощность излучения светодиода определяют по фототоку с помощью графика "ток-мощность", прилагаемого к стенду. При отсутствии графика «ток-мощность» принять ток фо­тодиода 100 мкА соответствующим мощности излучения 1 мВт.

Вывод: В результате проделанной работы было осуществлено знакомство с методом и устройством

3
