10
МОСКОВСКИЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ
И
АВТОМАТИКИ
(технический университет)
ОСНОВЫ ТЕЛЕВИДЕНИЯ
Лабораторная работа № 9
“ИССЛЕДОВАНИЕ ТЕЛЕВИЗИОННЫХ РАЗВЕРТОК”
2006
Выполнили ст-ты
гр. ВРУ-3-02,
бригады № 1
К
Х
С
Ш
Ц
Проверил
__________________
Цель работы
Ознакомиться с видами и параметрами телевизионных разверток, исследовать влияние этих параметров на телевизионный растр и влияния S-коррекции тока строчной развертки.
Краткое описание работы
Первая часть работы выполняется на ПК в программе SCAN1. Программа обеспечивает выбор вида пилообразной развертки и задание ее параметров, формирование диаграмм строчной и кадровой разверток, динамическое построение растра с выбранной скоростью.
Вторая часть работы выполняется на ПК в программе SKS1. Программа обеспечивает выбор полного угла отклонения электронного луча и коэффициента S, выбор вида и коэффициента дополнительных нелинейных искажений тока строчной развертки, формирование диаграмм тока строчной развертки и движения электронного луча по экрану на интервале их прямого хода, формирование изображений вертикальных синих и белых полос для оптимальной и выбранной разверток.
Предварительная расчетная часть
Обозначения
– период строчной развертки (строк)
– длительность прямого хода строчной развертки
– длительность обратного хода строчной развертки
– период кадровой развертки
– период развертки полей
– длительность прямого хода кадровой развертки
– длительность обратного хода кадровой развертки
– длительность прямого хода поля
– длительность обратного хода поля
– относительное время обратного хода строк
–относительное время обратного хода кадров при прогрессивной развертке
– относительное время обратного хода полей при чересстрочной развертке
– число строк в кадре
– выбирается преподавателем
Расчет производится по формулам
,
,
,
,
Заданные данные
,
,
.
Расчет параметров для п.4.2.1. Прогрессивная развертка.
, тогда
.
Расчет параметров для п.4.2.2. Прогрессивная развертка.
, тогда
.
Расчет параметров для п.4.3.1. Чересстрочная развертка.
, тогда
.
Расчет параметров для п.4.3.2. Чересстрочная развертка.
, тогда
.
Расчет параметров для п.4.3.3. Чересстрочная развертка.
, тогда
.
Экспериментальная часть I
Пользуясь известными и выведенными формулами рассчитать для каждого случая параметры
,
,
или
,
или
,
или
. Вводя эти данные в программу SCAN1 наблюдать результаты.
Расчет параметров для п.4.2.1. Прогрессивная развертка при
.
с.
с.
с.
с.
с.

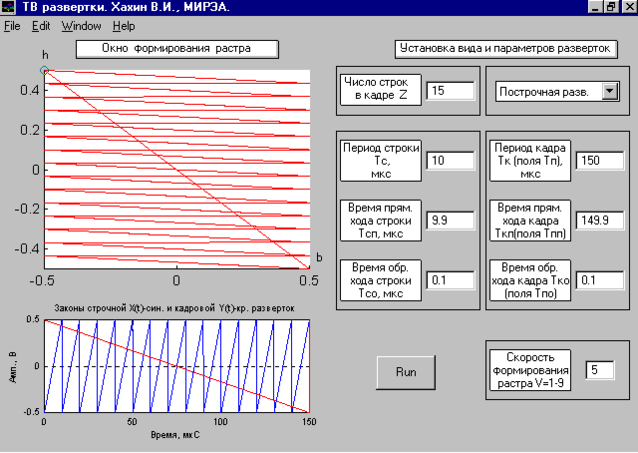

Результаты работы программы показаны на рис. 1. Из рис. 1 видно, что развертка прогрессивная и близка к идеальной, т.к. обратные ходы малы.
Рис. 1. К п.4.2.1.
Расчет параметров для п.4.2.2. Прогрессивная развертка при
.
с.
с.
с.
с.
с.

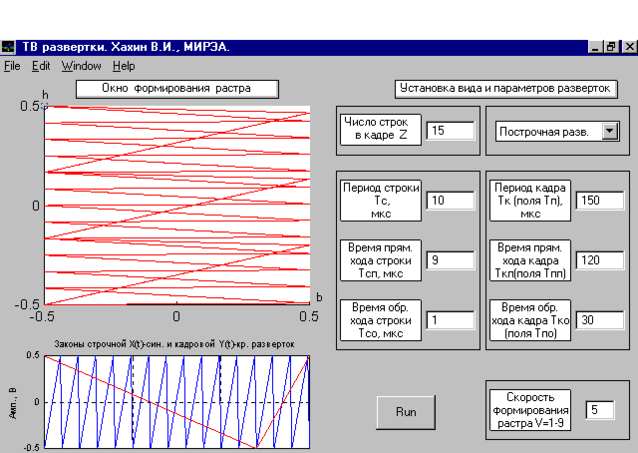

Результаты работы программы показаны на рис. 2. Из рис. 2 видно, что развертка прогрессивная и близка к реальной.
Рис. 2. К п.4.2.2.
Расчет параметров для п.4.3.1. Чересстрочная развертка при .
с.
с.
с.
с.
с.

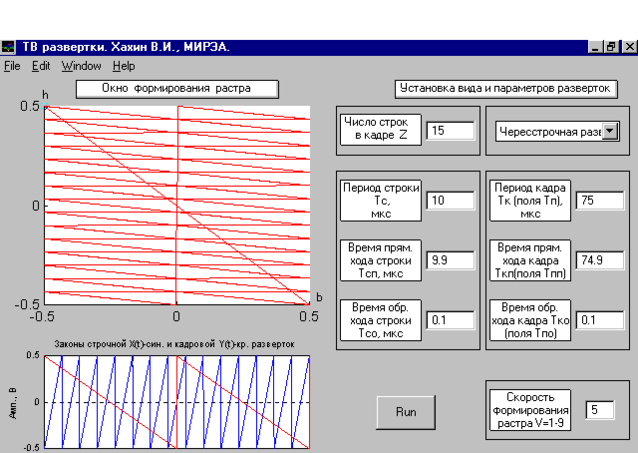

Результаты работы программы показаны на рис. 3. Из рис. 3 видно, что развертка чересстрочная и близка к идеальной.
Рис. 3. К п.4.3.1.
Расчет параметров для п.4.3.2. Чересстрочная развертка при .
с.
с.
с.
с. – было введено, реально должно быть
с.
с.

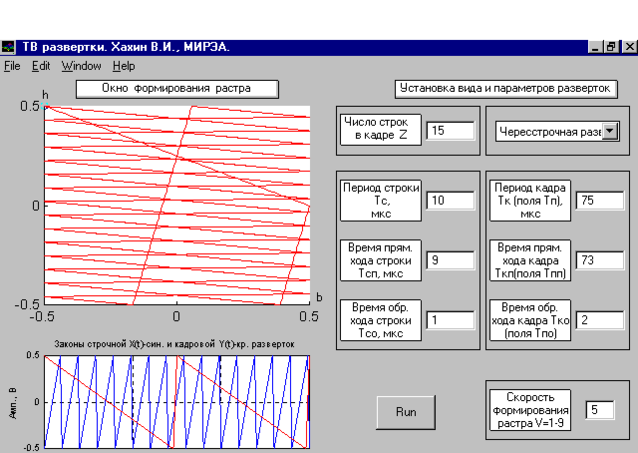

Результаты работы программы показаны на рис. 4. Из рис. 4 видно, что развертка чересстрочная и близка к реальной.
Рис. 4. К п.4.3.2.
Расчет параметров для п.4.3.3. Чересстрочная развертка при .
с.
с.
с.
с. – было введено, реально должно быть
с.

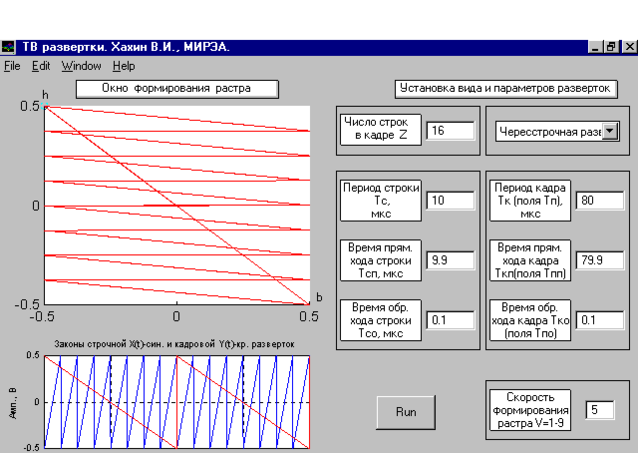

Результаты работы программы показаны на рис. 5. Из рис. 5 видно, что в данном случае имеет место чересстрочная развертка, но поля накладываются друг на друга, т.к. количество строк четное.
Рис. 5. К п.4.3.3.
Экспериментальная часть II
Искажения по краям в трубке возникают из-за неравномерной линейной скорости луча. При одинаковой угловой скорости луча, при больших отклонениях луча от нормали его линейная скорость по поверхности трубки увеличивается. Из-за этого изображения по краям растягиваются. Для компенсации этого эффекта, к току пилообразной формы, отклоняющему луч, добавляют гармоническую составляющую. Пояснения на рис. 7 и рис. 8.

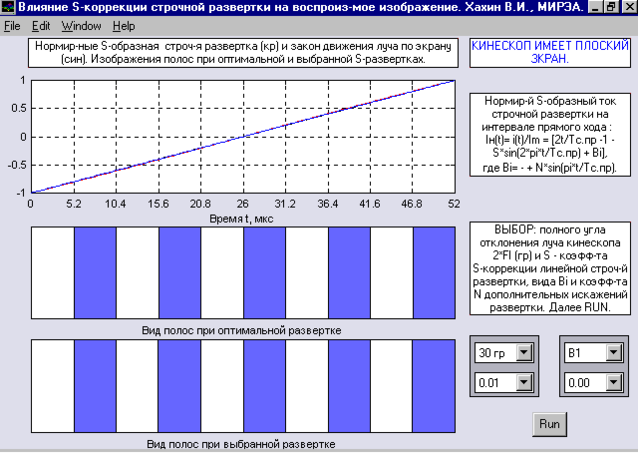

Рис. 7. При ЭЛТ 30º искажения малы и требуют совсем небольшой компенсации

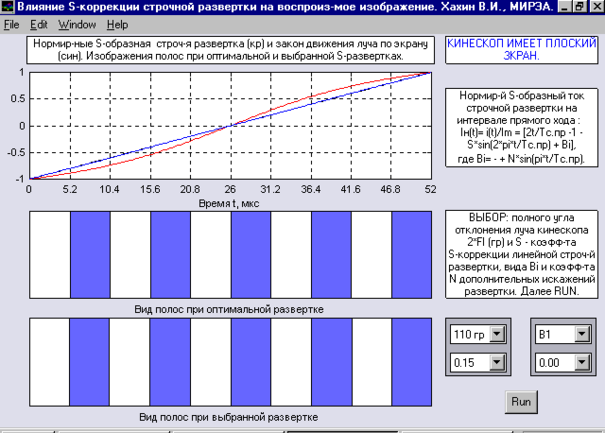

Рис. 8. При ЭЛТ 120º искажения становятся значительными и требуют весьма большой компенсации.
Значение коррекции для ЭЛТ с различными углами показано в таблице, графически данные показаны на рис. 9.
| 2F1 (гр) | 30 | 60 | 70 | 80 | 90 | 100 | 110 |
|
| 0,01 | 0,045 | 0,065 | 0,075 | 0,095 | 0,12 | 0,15 |
