6
Министерство образования российской федерации
Московский государственный институт радиотехники, электроники и автоматики (технический университет)
ЛАБОЛАТОРНАЯ РАБОТА № 11
по дисциплине
«ТЕЛЕВИДЕНИЕ»
«Исследование свойств телевизионных изображений и
телевизионных сигналов »
Выполнил:
студент гр. ВРУ- 3-05
Преподаватель
Смирнов А.В.
2009
ЛАБОРАТОРНАЯ РАБОТА №11
Исследование свойств телевизионных изображений и
телевизионных сигналов
1. Исследование передачи движения
Таблица 1. Заметность дискретности движения
| Частота (Гц) | 1 | 4 | 7 | 10 | 13 | 16 | 20 | 25 | |
| Миним. скорость | ТВ | 2 | 3 | 4 | 4 | 4 | 4 | 5 | 5 |
| Монитор | 2 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | |
| Максим. скорость | ТВ | 2 | 3 | 4 | 4 | 4 | 4 | 4 | 5 |
| Монитор | 1 | 2 | 3 | 3 | 3 | 3 | 4 | 5 |
Выводы: Дискретность движения видна на любых частотах при любой скорости движения.
2. Исследование заметности мерцаний экрана
Таблица 2. Заметность мерцаний экрана
| Яркость | 0 | 75 | 155 | 200 | 255 |
| ТВ | 4 | 4 | 3 | 3 | 2 |
| Монитор | 5 | 5 | 5 | 4 | 4 |
Выводы:
При минимальной яркости мерцаний почти не заметно. При увеличении яркости мерцания проявляются на ТВ, на ЖК они отсутствуют. Мерцания можно наблюдать боковым зрением на сером фоне. Наблюдаются в центре и левом верхнем и правом нижнем углах.
3. Оценка параметров телевизионного изображения
Таблица 3. Оценка четкости по испытательной таблице
| По горизонтали в центре | По горизонтали на краях | По вертикали в центре | По вертикали на краях | |
| Телевизор | 300 | Менее 300 | 300 | Менее 300 |
| Монитор | 550 | 500 | 550 | 500 |
Число различимых градаций яркости:
Телевизор - 7 Монитор - 9
4. Исследование влияния ограничения полосы частот видеосигнала на качество изображения
Таблица 4. Оценка влияния ограничения полосы частот
| fв (МГц) | 6 | 5 | 4 | 3 | 2,5 | 1,5 | 1 |
| Телевизор | 0 | -1 | -2 | -2 | -3 | -3 | -3 |
| Монитор | 0 | -1 | -1 | -2 | -2 | -3 | -3 |
Выводы: Уменьшение полосы частот менее 5 МГц ухудшает результат.
5. Исследование формы телевизионного сигнала

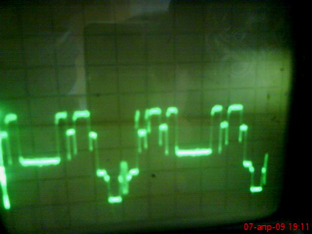

Осциллограмма строки 272
Масштаб по горизонтали: 10 мкс Масштаб по вертикали: 0,5 В/ см

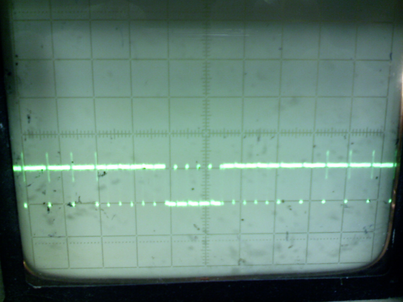

Осциллограмма интервала гашения перед первым полем 305
Масштаб по горизонтали: 0,1 мс Масштаб по вертикали: 0,5 в/см.

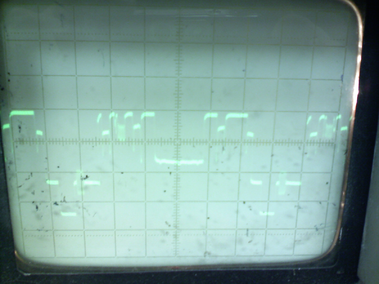

Осциллограмма интервала гашения перед вторым полем 618

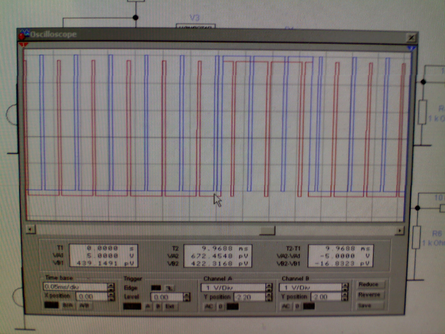

Осциллограммы сигналов в модели Select

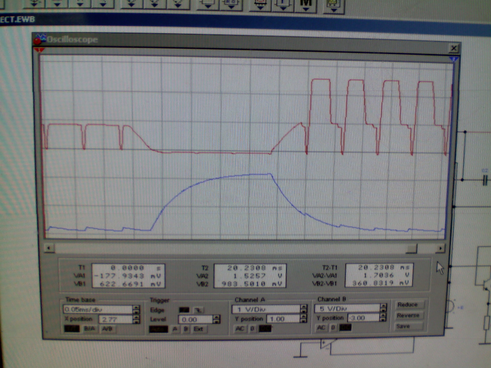

Осциллограммы сигналов в модели Select1

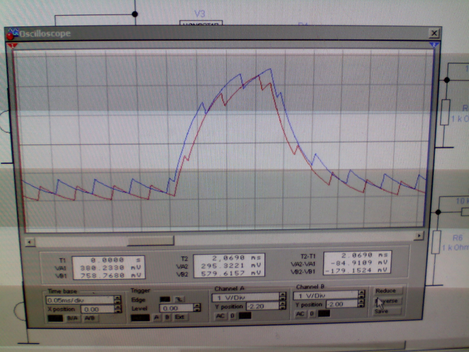

Временной сдвиг: 2,069 мс

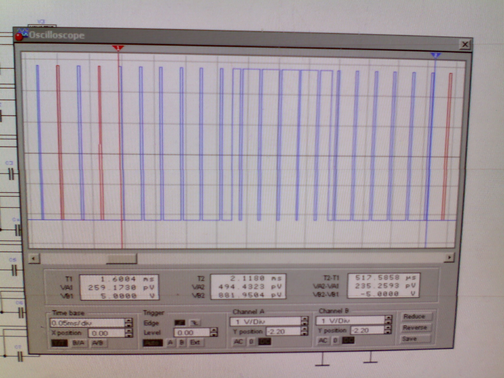

Осциллограммы сигналов в модели Select2
Выводы:
