Занятие 4  лекция №6. Образование качественного соединения при пайке.

Трудоемкость _2__ часов.

Факторы, влияющие на образование и качество паяных соединений. Смачивание и растекание припоя, взаимодействие припоя с основным металлом и окружающей средой (газами), кристаллизация припоя. Дефекты паяных соединений и методы их устранения.

6 Образование качественного соединения при пайке.

6.1 Факторы, влияющие на образование соединения.

Смачивание и растекание припоя, взаимодействие припоя с основным металлом и окружающей средой (газами), кристаллизация припоя и т.д.

Пайкой называется процесс соединения металла в твердом состоянии путем введения в зазор припоя, взаимодействующего с основным металлом и образующего жидкую металлическую прослойку кристаллизация которой приводит к образованию паяного шва.

Классификацию способов пайки осуществляют по физико-химическим признакам и средствам нагрева.

Капиллярной называют пайку, при которой припой заполняет зазор между соединяемыми поверхностями деталей и удерживается в нем за счет капиллярных сил.

Диффузионной называют пайку, отличающуюся длительной выдержкой с целью упрочнения соединения за счет диффузии компонентов припоя и паяемых металлов.

Контактно-реакционной называется пайка, при которой между соединяемыми металлами или между соединяемыми металлами и прослойкой другого металла в результате контактного плавления образуется сплав, который заполняет зазор и при кристаллизации образует паяное соединение. Пайка осуществляется без припоя.

6.2 Особенности кристаллизации при пайке.

1. Неравномерность процесса.

2. Активное взаимодействие между расплавленным припоем и основным металлом в зоне слоя.

3. Влияние на процесс кристаллизации основного металла.

4. Ярко выраженная ликвация в шве.

5. Зависимость характера кристаллизации от качества припоя в соединительном зазоре.

1. Неравномерность процесса. В условиях кристаллизации в паяных швах одновременно идут ограниченные по времени и сложные процессы взаимодействия в системах: 1) основной металл – флюс – припой – атмосфера воздуха или 2) основной металл – контролируемая газовая среда – припой, состояние равновесия в которых не достигается. При неравновесной кристаллизации частично подавляется выравнивание состава, как твердой так и жидкой фазе, что приводит к дендритной ликвации, вызывает выделение в шве, наряду с тугоплавкой, более легкоплавкой составляющей, обладающей повышенной хрупкостью.

2. При пайке получают большое развитие процессы взаимодействия основного металла и расплавленного припоя в результате чего последний интенсивно легируется компонентами основного металла. Состав припоя в процессе пайки может меняться в результате растворения в нем основного металла, а также в результате избирательной диффузии компонентов припоя в основной металл, испарения наиболее летучих компоненты припоя, окисления и удаления в шлак за счет газовой фазы или окислов основного металла. В результате

В результате процессов, протекающих на границе, основной металл – расплав припоя, может образоваться один или несколько слоев интерметаллических соединений. Они обладают высокой хрупкостью, поэтому наличие их в закристаллизовавшемся паяном шве ведет к снижению прочности паяных изделий. Для предупреждения из появления, на основной металл наносят барьерные покрытия, выбирают соответствующий режим пайки, изменяют скорость нагрева перед пайкой и охлаждения после пайки.

1. Влияние твердой поверхности основного металла приводит к ориентированной кристаллизации металла шва. В отдельных случаях наблюдается непрерывная структурная связь между основным металлом и зоной сплавления.

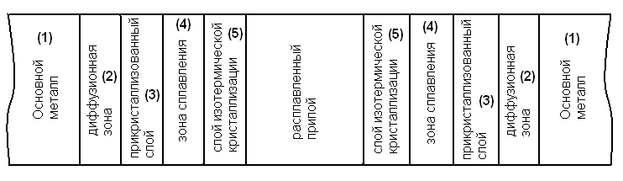

Основные зоны паяного шва

Рассмотрим основные зоны, которые принято различать в паяных швах.

Паяный шов – элемент паяного соединения, включающий зону сплавления и диффузионную зону.

Паянное соединение – элемент паяного изделия, включающий паяный шов и прилегающие к нему участки основного металла.

Зона сплавления (4) – прослойка сплава, заключенная между соединяемыми деталями, образующаяся в результате взаимодействия жидкого припоя с основным металлом и последующей кристаллизации.

Слой изотермической кристаллизации (5) – прослойка постоянного состава, образующаяся при температуре пайки в результате выделения из расплава зоны сплавления на подложку твердой фазы.

Прикристаллизованный слой (3) – прослойка переменного состава, образующаяся при затвердевании зоны сплавления в результате выделения на подложку избыточной фазы.

Диффузионная зона (2) граничащий с зоной сплавления слой основного металла, образующийся в результате диффузии контактов припоя и основного металла.

1. Особенностью кристаллизации металла паяных швов является выраженная ликвация. Различают зональную неоднородность, проявляющуюся в виде скоплений отдельных компонентов в микроскопических зонах, и внутрикристаллическую ликвацию, характеризующуюся химической неоднородностью в пределах кристаллита.

При определенной степени переохлаждения возможна бездиффузионная кристаллизация в шве, при которой образующая из жидкости твердая фаза соответствует ей по составу.

Бездиффузионная кристаллизация имеет очень большое значение при пайке. С уменьшением зазора в паяемых деталях, начиная с определения оптимального количества жидкой фазы в шве, бездиффузионная кристаллизация проходит во всем объеме зоны сплавления, обеспечивая одинаковую структуру и равномерность свойств по ширине шва. С увеличением зазора выше оптимального значения кристаллизация идет с разделением компонентов и образованием в центральной части шва легкоплавкой и малопрочной прослойки, играющей роль надреза. Преодолеть этот недостаток капиллярной пайки с большим зазором можно путем создания условий, обеспечивающих образование по всей ширине шва однородного твердого раствора с другим интервалом кристаллизации.

6.3 Дефекты паяного шва и методы их устранения

Дефекты полярных изделий можно разделить на 3 группы: дефекты заготовок и сборки под пайку, дефекты паяных швов, дефекты паяных изделий в целом.

Качество паяного изделия зависит в первую очередь от качества изготовления заготовок и тщательной сборки под пайку. В процессе сборки устанавливают необходимые зазоры и соединяемые детали надежно закрепляют. После нанесения и закрепления припоя изделие устанавливают в приспособление, обеспечивающее при пайке наилучшие условия затекания припоя в зазор и наименьшие коробления.

Дефектами паяных швов являются: поры, раковины, трещины, шлаковые и флюсовые включения, непропай, т.е. неполное заполнение зазора припоем, отсутствие в отдельных местах спая между основным металлом и припоем. Последнее объясняется несмачиванием в этих местах паяемого металла припоем. Причиной образования пор и непроваров является выделение в процессе пайки газов, содержащихся в припое и образующихся при испарениях отдельных компонентов припоев и флюсов, а также влияние окисной пленки в условиях недостаточного нагрева или малой выдержки при температурах пайки.

Раковины в зоне сплавления образуются в результате недостаточного питания соединительного зазора припоем и усадочных явлений, происходящих при кристаллизации. Возникновению пор, неспаев и усадочных раковин способствует большой зазор. Наличие влаги во флюсе и на припое приводят к появлению пор и непроваров. Для предупреждения этого прутки припоя проваривают.

Шлаковые включения в шве образуются вследствие длительного нагрева под пайку, когда флюс, реагирует с основным металлом, образует твердые остатки, которые плохо вытесняются припоям на поверхность.

Трещины в паяных швах возникают под действием собственных напряжений или при ударах паяемого изделия, когда закристаллизовавшийся припой имеет еще низкую прочность. Трещины разделяют на горячие и холодные. Трещины в зоне спая часто образуются при пайке разнородных материалов с резко различными физико-химическими свойствами.

К дефектам паяного изделия в целом относят деформации и коробления, появляющиеся в результате неравномерного нагрева и охлаждения в процессе пайки, а также из-за небрежной сборки под пайку. Образование этих дефектов можно предупредить или уменьшить принимая общий нагрев, постепенное охлаждение после пайки. Необходимо надежно фиксировать положение отдельных элементов, соблюдать технологию пайки.
