S1-1, S2-2, S3-2
F=10 кГц
п.4.1.
Rн | Uвх B | Uн mA |
6 | 14.03 | 2.989 |
7 | 14.04 | 2.677 |
8 | 14.05 | 2.470 |
Rвых1 = -(dUн/dIн)= -36.0 Ом
Rвых2 = -50.0 Ом
Rвых3 = -22.0 Ом
Rвых4 = -2.30 Ом
Rвых5 = -21.6 Ом
Rвых6 = -31.6 Ом
Rвых7 = -1.10 Ом
Rвых.ср = -72.97 Ом
Uвх,В | Uн B | T | T | Y |
8.8 | 5.7 | 2.4 | 4.0 | 0.600 |
9.5 | 5.9 | 2.2 | 4.0 | 0.550 |
11.5 | 6.2 | 2.0 | 4.0 | 0.500 |
13.8 | 6.6 | 1.8 | 4.0 | 0.450 |
15.4 | 6.8 | 1.7 | 4.0 | 0.420 |
17.2 | 6.9 | 1.6 | 4.0 | 0.400 |
17.7 | 7.0 | 1.5 | 4.0 | 0.375 |
п.4.2.
Uвх=14.15 В
Rн | Uн B | Iн mA |
1 | 7.182 | 11.99 |
2 | 6.720 | 30.15 |
3 | 6.457 | 50.72 |
4 | 5.823 | 75.62 |
5 | 4.895 | 98.15 |
6 | 4.325 | 120.06 |
7 | 4.303 | 138.67 |
8 | 6.767 | 151.20 |
-
Исследование импульсного стабилизатора постоянного напряжения понижающего типа в релейном режиме.
Переключатели установить в следующие положения: S1 2, S2 – 1, S3 2, потенциометр R1 – в среднее положение.
Выполнить исследования по программе, описанной в п. 3.1 и 3.2.

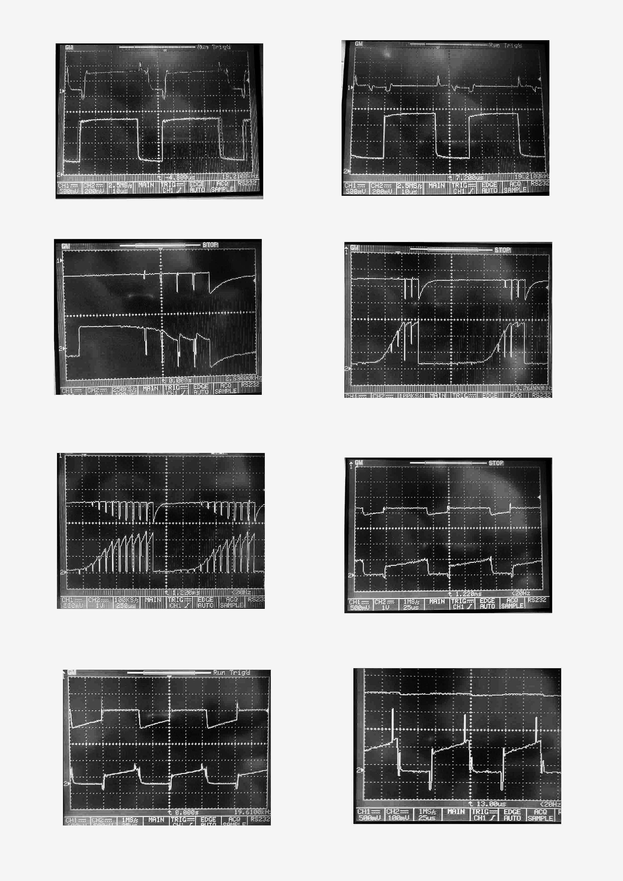

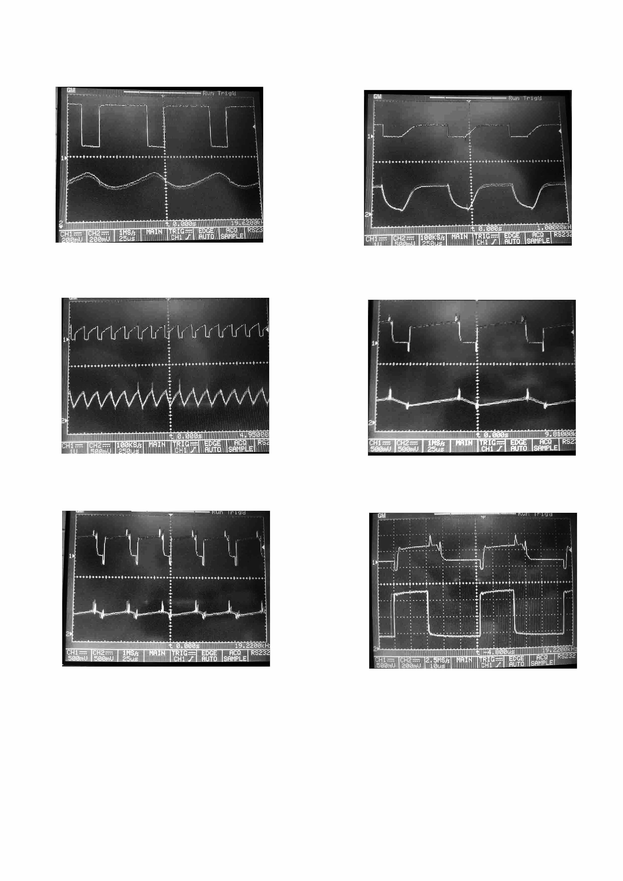

Примечание: Измерение τ и T удобно проводить по временным диаграммам, сохраняющим форму последовательности прямоугольных импульсов (uупр, uк-э, uVD).
п.5. ИСПН ПН типа в релейном режиме.
S1-2, S2-1, S3-2
п.5.1.
Rн | Uвх B | Uн mA |
6 | 14.17 | 2.719 |
7 | 15.77 | 2.672 |
8 | 16.65 | 2.657 |
Rн=7
Uвх,В | Uн B | t | Y |
8.9 | 2.4 | 1.6 | 0.42 |
11.5 | 2.4 | 1.2 | 0.30 |
13.0 | 2.5 | 1.2 | 0.30 |
14.1 | 2.6 | 1.0 | 0.24 |
14.4 | 2.6 | 1.0 | 0.24 |
15.0 | 2.6 | 1.0 | 0.24 |
17.3 | 2.7 | 0.9 | 0.20 |
19.0 | 2.8 | 0.8 | 0.18 |
Rвых1 = -(dUн/dIн)= -8.00 Ом
Rвых2 = -4.70 Ом
Rвых3 = -4.51 Ом
Rвых4 = -5.71 Ом
Rвых5 = -4.00 Ом
Rвых6 = -1.66 Ом
Rвых7 = -4.45 Ом
Rвых.ср = -27.4 Ом
п.5.2.
Rн | Uн B | Iн mA |
1 | 3.134 | 4.36 |
2 | 2.953 | 18.53 |
3 | 2.906 | 33.79 |
4 | 2.843 | 47.61 |
5 | 2.781 | 60.69 |
6 | 2.719 | 73.05 |
7 | 2.677 | 84.68 |
8 | 2.657 | 96.31 |
