4

МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

"Московский государственный технический университет радиотехники,

электроники и автоматики"

МГТУ МИРЭА

Group 5

Факультет Радиотехнических и телекоммуникационных систем (РТС)

Кафедра радиолокации и радионавигации



Лабораторная работа№4

по дисциплине

«Радиолокационные и радионавигационные системы»

«Активные фильтры»

Студент группы РРМ-2-13

(учебная группа)

Маслов С.А.

(Ф.И.О. студента)

Руководитель

должность, звание, ученая степень

Охинченко А.П.

доцент.



Работа представлена к защите

«__»_______201___ г.



(подпись студента)

«__»_______201___ г.

(подпись руководителя)





Москва 2014

Цель работы:

  1. Изучение методики расчета и построения активных фильтров.

  2. Знакомство с возможностями моделирования электрических схем в Electronic Workbench.

Исходные данные:

Частота 50 кГц - ФНЧ, ФВЧ и ФПЧ

  1. Определить параметры элементов активного фильтра с частотой среза согласно исходным данным. Построить амплитудно – частотную характеристику (АЧХ) ФНЧ

Частота среза для ФНЧ определяется по формуле:

fср = 1/(2*π*T) = 50 кГц

где T – постоянная времени фильтра

Т = 1/(2*π* fср) = 3.2*10-6 = 3.2мкс

Т = R2 *C2;

R2 = 1 Ом, С2 = 3.2 мкФ

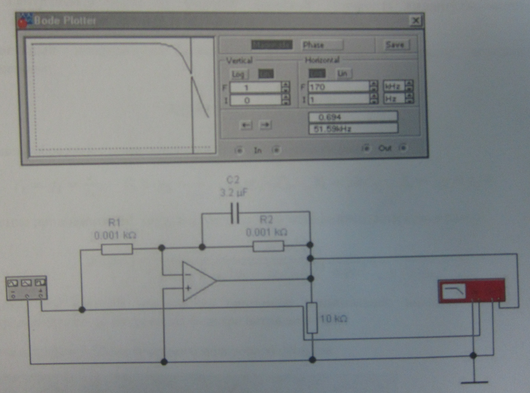

Получаем схему электрическую принципиальную и АЧХ:

  1. Определить параметры элементов активного фильтра верхних частот с частотой среза согласно исходным данным. Построить амплитудо – частотную характеристику (АЧХ) ФВЧ

Частота среза для ФВЧ определяется по формуле:

fср = 1/(2*π*T) = 50 кГц

где T – постоянная времени фильтра

Т = 3.2 мкс

Т = R1 *C1;

R1 = 10 кОм, С1 = 0.32 нФ

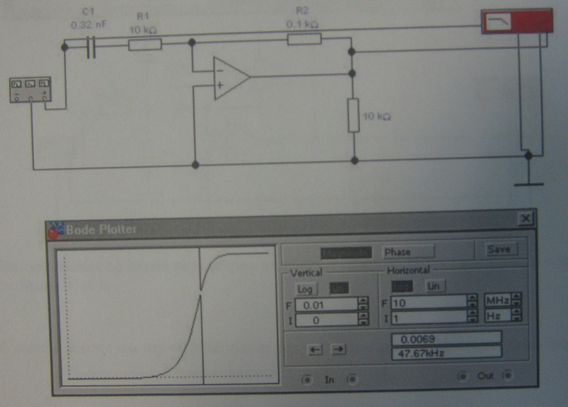

Получаем схему электрическую принципиальную и АЧХ:

  1. Подобрать параметры элементов полосового фильтра активного типа с центральной частотой, близкой исходной. Построить АЧХ ФПЧ.

Комплексный коэффициент фильтра второго порядка:

К(jω) = (Y3*Y4)/[(Y1+Y2+Y3+Y4)*Y5+Y3*Y4]

При цепи обратной отрицательной связи проводимости равны:

Y1= g1 = 1/R1; Y2=g2=1/R2; Y3 = jωC3; Y4 = jωC4; Y5 = g5 = 1/R5

C учетом проводимостей, модуль комплексного коэффициента передачи равен:

|K(jω)| = (ωC3 *g1)/{[(g1+g2)*g5 – ω2*C3*C4]2 +[ω*(C3+C4)*g5]2}1/2

Частота, при которой знаменатель принимает минимальное значение, соответствует центральной частоте полосового фильтра активного типа

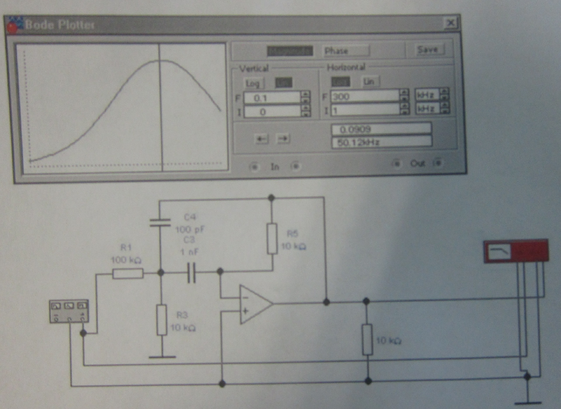

Схема и график АЧХ полученного полосового фильтра:

При указанных в схеме параметрах элементов получим полосовой фильтр с центральной частотой 300 кГц

Заключение: в результате выполнения работы изучена методика расчета и построения активных фильтров и моделирования электрических схем в среде Scientific Workbench.
