5

МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

"Московский государственный технический университет радиотехники,

электроники и автоматики"

МГТУ МИРЭА

Group 5

Факультет Радиотехнических и телекоммуникационных систем (РТС)

Кафедра радиолокации и радионавигации



Лабораторная работа№3

по дисциплине

«Радиолокационные и радионавигационные системы»

«Моделирование канала связи»

Студент группы РРМ-2-13

(учебная группа)

Маслов С.А..

(Ф.И.О. студента)

Руководитель

должность, звание, ученая степень

Охинченко А.П.

доцент.



Работа представлена к защите

«__»_______201___ г.



(подпись студента)

«__»_______201___ г.

(подпись руководителя)





Москва 2014

Цель работы:

  1. Изучение математических способов описания канала связи.

  2. Знакомство с функциями интерполяции и интегрирования в MathCad.

Основные определения и формулы:

1.Модель канала связи


uвх (t) uвых (t)

    1. Коэффициент передачи:

K*(jω) = U2*/U1* = |K(ω)|*ejФ(ω) (1)

|K(ω)| = [Re2(K*(jω)) + Im2(K(jω))]1/2 (2) – модуль к-та передачи

Ф(ω) = Фвых(ω) – Фвх(ω) = arctg[Im(K(jω)) / Re(K*(jω))] (3) – фаза к-та передачи

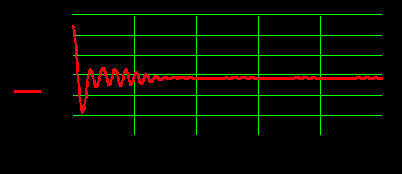

    1. П ереходная характеристика F(t) – зависимость выходного сигнала от времени при входном сигнале в виде единичной функции – скачка напряжения:


0 t

F(t) = (2/π) * [(Re(K*(jω))) /ω] *sin(ωt) dω (5)

0

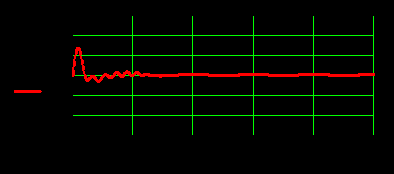

1.3. Импульсная характеристика h(t) – отклик на входное воздействие в виде единичного импульса, производной от единичной функции (п.1.2.) Амплитуда единичного импульса стремится к бесконечности, длительность стремится к 0, площадь импульса

S = A*dt = 1

h(t) = (2/π) * (Re(K*(jω)))* cos(ωt)dω (6)

0

    1. Групповое время запаздывания (ГВЗ) - tз . При помощи ГВЗ можно определить ФЧХ: F = 2*π *f * tз;

    2. В таблице – данные зависимости коэффициента передачи U(f) и ГВЗ tз(f):

Данные – вариант №3 (1 данное – вариант №2, 2,3 данные – вариант «в»)


Заключение: в результате выполнения работы изучены математические способы описания каналов связи и их моделирования на языке MathCad
