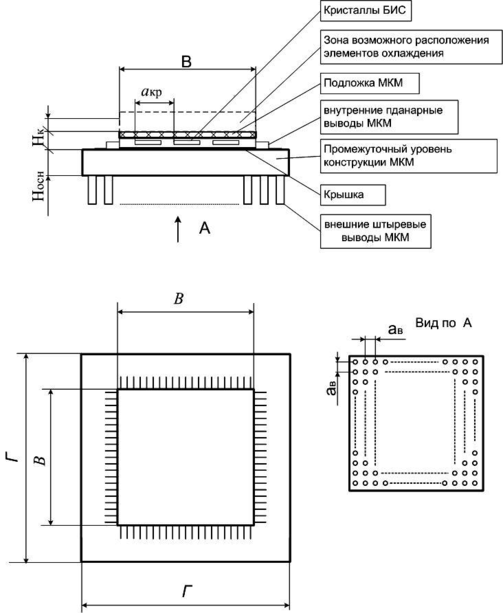

7. Выбор и обоснование общей конструкции МКМ

7.1. Расчет числа выводов и определение типа корпуса МКМ

Применяем корпус МКМ со штырьковыми выводами расположенными в шахматном порядке с шагом 2,5 мм.

Расчёт расположения выводов осуществляем по квадратному уравненению,

x ² + ( x – 1 )² =936, где x – число строк и столбцов в 2-х совмещённых матрицах

шахматного порядка расположения.

получаем x22, (х-1)=21 т.е., 22² + 21² + ряд из 11 штырьков.

L_мкм= 10+(10-5,14)+2 2=78,86мм (Рис.5а,б) > L_вывод=22 2.5+(2,5-0,5)=57мм,

в центре структуры выводов формируется окно.

Тогда х = 23, (х-1) = 22. L_вывод = 23 2.5+(2,5-0,5) = 59,5. L_окно = 78,86 - 59,5 = 19,36мм.

7.2. Обоснование шахматного расположения

Расстояние до окна – (59,5-19,36)/2=20,07мм., (20,07-(2,5-0,5))/2,5= 7 шагов или 8 выводов. Расстояние до окна по диагонали - =28мм,

а_в^{диагональ} = /2 = 1,7мм 28/1,7 = 16 шагов­ или 17 выводов. (Рис.4.а)

7.3. Обоснование матричного расположения

Разница площадей модуля и структуры выводов даёт возможность использовать матричный штырьковый порядок = (31 31шт.). L_вывод=31 2,5+(2,5-0,5)=79,5мм. При нем, в запасе, т.е. без действия, остаются 25 выводов. (Рис.4.б)

=74,86

2

10

74,86

78,86

□ □ □ □ □ □ □

□ □ □ □ □ □ □

□ □ □ □ □ □ □

□ □ □ □ □ □ □

□ □ □ □ □ □ □

□ □ □ □ □ □ □

□ □ □ □ □ □ □

L_кр=5,14

а_кр=10

4,86

4,86

Рис.5 (а)

6

Рис.5(б)

6

Карамическая

основа МКМ

7

3

2

1 2 3 7
