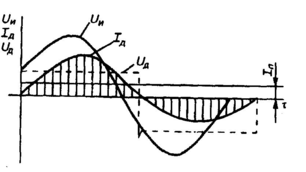

Р и е. 3.5. Постоянная составляющая тока в сварочной цепи при горении дуги на переменном

токе: Uи – напряжение источника питания дуги, Uд – напряжение дуги, Iд – ток дуги, Iп – постоянная составляющая тока.

С увеличением силы тока физические условия горения дуги улучшаются, что также приводит к снижению пика зажигания и повышению устойчивости дугового разряда. Таким образом, величина пика зажигания является важной характеристикой шуги переменного тока и оказывает существенное влияние на ее устойчивость. Чем хуже условия для повторного возбуждения дуги, тем больше разница между пиком зажигания и напряжением дуги. Чем выше пик зажигания, тем выше должно быть напряжение холостого хода источника питания дуги током. При сварке на переменном токе неплавящимся электродом, когда материал его и изделия резко различаются по своим теплофизическим свойствам, проявляется выпрямляющее действие дуги. Это характеризуется протеканием в цепи переменного тока некоторой составляющей постоянного тока, сдвигающей в определенном направлении кривые напряжения и тока от горизонтальной оси (рис. 3.5). Наличие в сварочной цепи составляющей постоянного тока отрицательно сказывается на качестве сварного соединения и условиях процесса: уменьшается глубина проплавления, увеличивается напряжение дуги, значительно повышается температура электрода и увеличивается его расход. Поэтому приходится применять специальные меры для подавления действия постоянной состав - ляющей.

При сварке плавящимся электродом, близким по составу к основному металлу, на режимах, обеспечивающих устойчивое горение дуги, выпрямляющее действие дуги незначительно и кривые тока и напряжения располагаются практически симметрично относительно оси абсцисс.

3. Технологические свойства дуги

Под технологическими свойствами сварочной дуги понимают совокупность ее теплового, механического и физико-химического воздействия на электроды, определяющие интенсивность плавления электрода, характер его переноса, проплавление основного металла, формирование и качество шва. К технологическим свойствам дуги относятся также ее пространственная устойчивость и эластичность. Технологические свойства дуги взаимосвязаны и определяются параметрами режима сварки.

Важными технологическими характеристиками духи являются зажигание и стабильность горения дуги. Условия зажигания и горения дуги зависят от рода тока, полярности, химического состава электродов, межэлектродного промежутка и его длины. Для надёжного обеспечения процесса зажигания дуги необходимо подведение к электродам достаточного напряжения холостого хода источника питания духи, но в то же время безопасного для работающего. для сварочных источников напряжение холостого хода не превышает 80 В на переменном токе и 90 В на постоянном. Обычно напряжение зажигания духи больше напряжения горения духи на переменном токе в 1,2—2,5 раза, а на постоянном токе — в 1,2—1,4 раза. Духа зажигается от нагрева электродов, возникающего при их соприкоснове- нии. В момент отрыва электрода от изделия с нагретого катода происходит электронная эмиссия. Электронный ток ионизует газы и пары металла межэлектродного промежутка, и с этого момента в дуге появляются электронный и ионный токи. Время установления дугового разряда составляет 10 ^{- 4}— 10 ^{- 5} с. Поддержание непрерывного горения дуги будет осуществляться, если приток энергии в дугу компенсирует ее потери. Таким образом, условием для зажигания и устойчивого горения дуги является наличие специального источника питания электрическим током.

Вторым условием является наличие ионизации в дуговом промежутке. Степень протекания этого процесса зависит от химического состава электродов и газовой среды в дуговом промежутке. Степень ионизации выше при наличии в дуговом промежутке легкоионизующихся элементов. Горящая дуга может быть растянута до определенной длины, после чего она гаснет. Чем выше степень ионизации в дуговом промежутке, тем длиннее может быть дуга. Максимальная длина горящей без обрыва дуги характеризует важ- нейшее технологическое свойство ее — стабильность. Стабильность духи зависит от целого ряда факторов: температуры катода, его эмиссионной способности, степени ионизации среды, длины дуги и др.

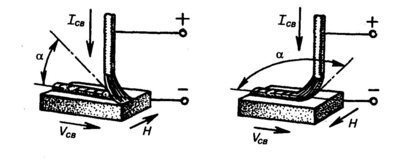

Р и с. 3.6. Отклонение дуги магнитным полем при сварке:

Н — направление магнитного поля. — угол отклонения дуги.

К технологическим характеристикам духи относятся также пространственная устойчивость и эластичность. Под этим понимают способность сохранения дугой неизменности пространственного положения относительно электродов в режиме устойчивого горения и возможность отклонения и перемещения без затухания под воздействием внешних факторов. Такими факторами могут быть магнитные поля и ферромагнитные массы, с которыми дуга может взаимодействовать. При этом взаимодействии наблюдается отклонение дуги от естественного положения в пространстве. Отклонение столба дуги под действием магнитного поля, наблюдаемое в основ ном при сварке постоянным током, называют м а г н и т н ы м д у т ь е м (Рис. 3.6). Возникновение его объясняется тем, что в местах изменения направления тока создаются напряженности магнитного поля. Дуга является своеобразной газовой вставкой между электродами и как любой проводник взаимодействует с магнитными полями. При этом столб сварочной дуги можно рассматривать в качестве гибкого проводника, который под воз действием магнитного поля может перемещаться, как любой проводник, деформироваться и удлиняться. Это приводит к отклонению дуги в сторону, противоположную большей напряженности. При сварке переменным током в связи с тем, что полярность меняется с частотой тока, это явление проявляется значительно слабее. Отклонение дуги также имеет место при сварке вблизи ферромагнитных масс (железо, сталь). Это объясняется тем, что магнитные силовые линии проходят через ферромагнитные массы, обладающие хорошей магнитной проницаемостью, значительно легче, чем через воздух. дуга в этом случае отклонится в сторону таких масс.

Возникновение магнитного дутья вызывает непровары и ухудшение формирования швов. Устранить его можно за счет изменения места токоподвода к изделию или угла наклона электрода, временным размещением балластных ферромагнитных масс у сварного соединения, позволяющих выравнивать несимметричность магнитных полей, а также заменой постоянного тока переменным.

ИСТОЧНИКИ ПИТАНИЯ ДЛЯ ДУГОВОЙ СВАРКИ

Характеристики источников питания дуги и требования к ним

Для осуществления устойчивого дугового разряда между электродом и свариваемым изделием к ним необходимо подвести напряжение от специального источника питания электрическим током. Такой источник должен обеспечивать легкое и надежное возбуждение дуги, устойчивое горение ее в установившемся режиме сварки, регулирование мощности (силы тока). Одной из характеристик источников тока является внешняя вольтамперная характеристика, представляющая зависимость напряжения на выходных зажимах источника от силы тока нагрузки, выражаемая графически. Внешние вольтамперные характеристики источников питания сварочной дуги могут быть (рис. 10.1) падающими (напряжение уменьшается с увеличением сварочного тока), жесткими — уменьшения напряжения с увеличением силы тока не происходит, возрастающими — при увеличении силы тока напряжение возрастает. Наиболее часто используют источники с характеристиками первого типа. Между статической вольтамперной характеристикой дуги и внешней характеристикой источника питания должно быть определенное соответствие. При стабильном горении дуги требуется выполнение условия

Iд = Iи ; Uд = Uи.

При совмещении вольтамперных характеристик источника 2 и дуги 1 (Рис. 10.2) такое условие может выполняться в двух точках: А и В. Однако устойчивый процесс существования дуги будет лишь в точке А. В этой точке при уменьшении сварочного тока напряжение источника оказывается большим необходимого для горения дуги по статической характеристике ее, что приведет к возрастанию силы тока и процесс вернется в точку А. Увеличение силы тока в точке А требует возрастания напряжения, необходимого для горения дуги, согласно статической характеристике. Однако напряжение источника, согласно внешней характеристике, будет меньшим, что, в свою очередь, вызовет снижение силы тока. Поэтому сила тока уменьшится и режим горения дуги вновь восстановится в точке А.

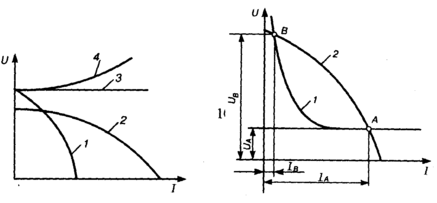

Рис. 10.1. Внешние вольтамперные Рис. 10. 2. Совмещение внешних характеристик

характеристики источников питания дуги: источника питания дуги и

1 – крутопадающая, 2 – пологопадаю- статической дуги.

щая, 3 – жёсткая, 4 – возрастающая.

При рассмотрении процесса в точке В картина иная. При уменьшении силы тока здесь для поддержания дугового разряда, согласно статической характеристике дуги, требуется более высокое напряжение. Его значение становится больше, чем может дать источник при этом же токе, и дуга погаснет. Если в точке В сила тока увеличится, то напряжение дуги станет меньше напряжения источника. Избыток напряжения вызовет дальнейшее возрастание силы сварочного тока вплоть до значения, соответствующего силе тока в точке А. В результате процесс достигнет положения устойчивого горения в точке А. Выбор источника питания по типу внешней характеристики производят в зависимости от способа сварки и конкретных условий ведения процесса. При ручной сварке применяют источники с крутопадающей внешней характеристикой. При этом частые изменения длины дуги сопровождаются незначительными изменениями сварочного тока и теплового режима сварки, что не отражается на размерах сварочной ванны и геометрических параметрах шва. Источники питания с пологопадающей внешней характеристикой применяют для автоматической сварки под слоем флюса и в среде защитных газов проволокой диаметром 1,6 – 2,0 мм. При этом поддержание постоянства параметров сварочного режима достигается за счет саморегулирования дуги. Оно заключается в изменении скорости плавления электродной проволоки при колебаниях длины дуги. Для этих условий необходимо, чтобы при небольших отклонениях длины дуги (а следовательно, и напряжения) изменения силы тока были значительными. Это лучше обеспечивается при пологопадающей внешней характеристике источника. Сварка в защитных газах тонкой электродной проволокой на больших плотностях силы тока, когда статическая характеристика дуги имеет возрастающий характер, производится от источников тока, имеющих жесткую или слегка возрастающую характеристику. В этом случае процесс саморегулирования протекает более интенсивно, повышается устойчивость горения дуги, облегчается ее зажигание, уменьшается разбрызги-вание.

С технологических позиций источник питания дуги должен легко настраиваться на нужный режим сварки. Для этой цели в них необходимы регулирующие устройства, позволяющие получать семейства однотипных внешних характеристик, различающихся значениями своих параметров (рис. 10.3).
