• происходит одновременная передача от нескольких станций после того, как истекло время канального интервала;

• чрезмерно длительная передача или передача неразрешенной длительности (ошибка типа jabber, или сбойный пакет; длинный фрейм или ошибочный размер фрейма);

• слишком короткая передача (короткий фрейм, фрагмент коллизии или фрейм-карлик);

• передача фрейма с повреждением (ошибка в контрольной сумме FCS);

• недостаточное или избыточное количество переданных фреймов (ошибка вы­равнивания —alignment error);

• несоответствие действительного и сообщенного количество октетов во фрей­ме (ошибка в размере фрейма);

• необычно длинная преамбула jam-событие (несуществующий фрейм—ghost или ошибочный бессмысленный пакет).

Каждая из указанных выше ситуаций должна быть рассмотрена отдельно, фреймы, которые содержат ошибки, часто, но не всегда, отбрасываются. Нормальные колли­зии включены в этот список только для полноты, но в действительности как ошибки не рассматриваются.

Сбойные пакеты

Определение термина сбойный пакет (jabber} в стандарте 802.3 приведено в нескольких местах. Такой пакет представляет собой передачу станцией сигнала в течение времени, равного 20000-50000 битовых интервалов. Однако большинство диагностических средств предполагают, что получен сбойный фрейм, даже когда обнаружена передача блока, большего разрешенной для среды длины, но, тем не ме­нее, она значительно меньше значении из диапазона 20000-50000 битовых интер­валов. Таким образом, данное выше определение становится расплывчатым, по­скольку регистрирующее устройство может рассматривать 1518-октетный фрейм с добавленным тегом сети VLAN и как имеющий разрешенную, и как превышающий стандартную длину. Кроме того, в определении не сказано, имеет ли сбойный пакет (jabber) правильную или ошибочную контрольную сумму FCS. Большинство сбой­ных пакетов правильнее называть длинными фреймами.

Удлиненные фреймы

Удлиненный фрейм (long frame) — это фрейм, имеющий длину больше разрешен­ной, однако при этом учитывается возможное наличие тега. Вопрос о том, имеет ли фрейм правильную контрольную сумму FCS, в данном случае не рассматривается. Именно такой вид ошибки обычно имеется в виду, когда говорится об обнаружении в сети сбойного пакета. На рис.15 показан удлиненный фрейм, длила ко­торого превосходит 1518 октетов.

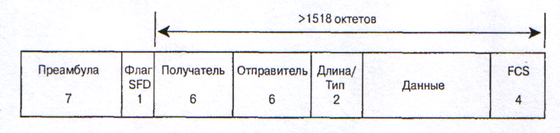

Рис. 15 Удлиненный фрейм

Как и сбойный пакет, так и удлиненные фреймы имеют длину больше макси­мального разрешенного размера фрейма. Однако сбойный пакет, как прави­ло, имеет значительно большую длину. Если фрейм спецификации 802.1q имеет тег, он обычно не рассматривается как фрейм больше разрешенной длины. Стандартом IЕЕЕ 802.1Q определяется использование, функционирование и администрирова­ние топологий виртуальных локальных сетей (VLAN) в инфраструктуре сети LAN, использующей мосты. Стандарт IЕЕЕ 802.1Q разработан для решения проблемы разбиения крупной сети на более мелкие с тем, чтобы широковещательные потоки данных и потоки данных многоадресатной рассылки не захватывали большую поло­су пропускания, чем это необходимо.

Укороченные фреймы

Под укороченным фреймом понимается фрейм, имеющий размер меньше мини­мального разрешенного— 64 октета, и имеющий правильную последовательность контрольной суммы. Некоторые анализаторы протоколов и сетевые мониторы на­зывают такие фреймы карликовыми, однако этот термин следует признать неточ­ным. Как правило, короткие фреймы не обнаруживаются клиентскими устройства­ми, и их присутствие не обязательно означает некорректную работу сети.

Короткие фреймы формируются обычным образом (за исключением одного ас­пекта) и имеют правильную контрольную сумму, однако их длина меньше мини­мального разрешен него размера в 64 октета.

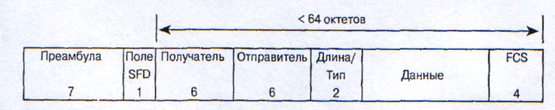

На рис. 16 показан короткий фрейм, имеющий длину менее 64 октетов.

Рис. 16 Укороченный фрейм

Карликовые фреймы

Термин фрейм-карлик (или карликовый фрейм) является неточным сленговым термином и означает набор данных, имеющий размер меньший, чем разрешено в стандарте. Он может применяться и по отношению к коротким фреймам, имеющим правильную контрольную сумму FSC. Как правило, такое определение применяется но отношению к фрагментам коллизий. Стандарт Ethernet описывает атрибут управ­ления протокола SNMP, называемый "карликом", который имеет размер больше 74 битовых интервалов, но меньше минимального размера фрейма (64 октета при скоростях 10/100 Мбит/с, минимальный размер при полудуплексной передаче со­ставляет 517 октетов при скорости 1000 Мбит/с), и при этом не является результатом локальной коллизии.

Ошибки контрольной суммы FSC

Если у полученного фрейма имеется ошибка и контрольной сумме (ошибка кон­трольной суммы, или CRC-ошибка), то это означает, что у него по крайней мере один бит отличается от того, который был передан изначально. Если фрейм имеет FCS-ошибку, то. вероятно, информация в заголовке правильная (адреса и т.д.), од­нако контрольная сумма, вычисленная принимающей станцией, не соответствует значению контрольной суммы, вычисленной отправляющей станцией и находящей­ся в заключительной части фрейма. Доверять точности адреса, содержащегося лишь в одном фрейме, было бы, вероятно, рискованным, однако если большое количество фреймов имеет один и тот же адрес, то велика вероятность, что такой адрес все же будет правильным.

Большое количество FSC-ошибок от одной станции указывает на неисправность адаптера NIC, ошибочные или поврежденные программные драйверы или на дефекты кабельного канала, соединяющего эту станцию с сетью. Если FCS - ошибки связаны с несколькими станциями, то такая ситуация обычно указывает на неисправность кабельных соединений, несоответствующую версию драйвера сетевого адаптера, не­исправный порт концентратора или большое количество вносимых в кабельную систему шумов. Ошибки контрольной суммы регистрируются в том случае, когда хо­тя бы один бит в передаваемых данных отличается от полученных. При вычислении новой контрольной суммы принимающей станцией и сравнении ее с контрольной суммой в поле FCS эти два значения не совпадают. В таком случае фрейм отбрасы­вается.

Ошибка выравнивания

Если граница сообщения фрейма не совпадает с границей октета (т.е. во фрейм помешается не целое число октетов), то такое явление называется ошибкой выравни­вания.. Т.е. вместо правильного количества бинарных битов, которые должны образовать полные октетные группы, имеется несколько дополнительных битов (менее восьми), которые не образуют полный октет. Такой фрейм усекается до ближайшей границы октета, а если не совпадают контрольные суммы, то посылает­ся сообщение об ошибке. Ошибка выравнивания часто вызывается дефектными программными драйверами или коллизией и, как правило, сопровождается несов­падением контрольных сумм. Другими причинами могут быть ошибки операций ввода/вывода, которые вызываются ошибками в программном обеспечении. Если ошибка выравнивания не исправляется, она может вызвать критическую ситуацию в сети. Обычно программное обеспечение само исправляет свои ошибки, однако сбои вызывают внезапную резкую загрузку центрального процессора маршрутизатора.

Нарушение границ фрейма

Появление фрейма, у которого установлено правильное значение в поле длины фрейма по не соответствующее количеству октетов в поле данных, называется нарушением границ фрейма (range error). Эта ошибка также возникает в том случае, когда поле длины фрейма содержит значение, меньшее ми­нимального разрешенного размера поля данных при отсутствии заполни­теля. Аналогичная ошибка в границе фрейма появляется, когда ноле длины фрейма содержит значение, большее максимально разрешенного.

Фреймы-призраки

Корпорация Fluke Networks предложила употреблять термин фрейм-призрак (ghost) по отношению к обнаруживаемой в кабеле внешней энергии (шуму), которая выглядит как фрейм, но у которой отсутствует действительный флаг SFD. Для того чтобы быть квалифицированным как "призрак", этот "фрейм" должен иметь длину не менее 72-х октетов (включая преамбулу), в противном случае он будет классифи­цирован как удаленная коллизия.

Из-за особой природы фреймов-призраков важно отметить, что результаты тес­тов в значительной степени зависят от того, в какой части сегмента произведено из­мерение.

Некоторые типы шумов вводят в заблуждение узлы сетевого сегмента, в результа­те чего последние считают, что они получают полноценный фрейм. Однако фрейм так и не приходит, поэтому никакие данные для обработки сетевому адаптеру не пе­редаются. Через некоторое время прием данных адаптером прекращается, и он во­зобновляет передачу своих собственных сообщений. Различные сетевые интерфейсы по-разному реагируют на такие ситуации, и стандартами не определяется, как и когда должен адаптер NIC реагировать на такой "шумящий" сегмент. Повторители обычно распространяют такие шумовые сигналы в другие сегменты коллизионного домена.

Одним из симптомов присутствия фреймов-призраков является замедление ра­боты сети или полное ее прекращение без видимых причин. При этом файловые серверы практически не загружены, устройства мониторинга сети показывают не­большой уровень загрузки сети, однако пользователи жалуются па медленную рабо­ту или даже на простой сети. Этот симптом может быть географически ограничен, т.е. один конец большого (или протяженного) сегмента сети кажется работающим нормально, в то время как на другом конце работа сети резко замедляется или вооб­ще прекращается.

Причинами появления фреймов-призраков обычно является либо короткое замы­кание кабеля на заземление, либо другие проблемы с кабелями. Фреймы-призраки заставляют некоторые повторители вести себя так, как если бы они получали фрейм. Поскольку повторители реагируют только на напряжение переменного тока, проте­кающего по кабелю, ни один полноценный фрейм не может пройти к другим пор­там. Однако повторитель передает эту энергию на свои остальные порты. Переда­ваемый фрейм-призрак может выглядеть как шаблон jam-сигнала или даже как очень длинная преамбула.

Большинство средств мониторинга сети не распознает фреймы-призраки по той же причине, по какой они не распознают коллизии при передаче преамбулы — они полностью полагаются на реакцию микросхемной логики сетевых адаптеров. Про­граммные анализаторы протоколов, многие аппаратные анализаторы протоколов и карманные диагностические средства, такие, как большинство средств RMON, не сообщают о таких событиях.

17. Автоматическое согласование параметров соединения в сетях Ethernet

По мере того как скорости передачи в сетях Ethernet (возрастали от 10 к 100 и да­лее до 1000 Мбит/с, возрастала необходимость обеспечения совместной работы всех этих технологий, вплоть до необходимости непосредственного соединения интер­фейсов со скоростям и 10, 100 и 1000 Мбит/с.

Для решения этих задач был разработан процесс, названный автосогласованием (autonegotiation) скоростей и дуплексности соединения. В частности, во время ввода в практику технологии Fast Ethernet стандарт включал в себя метод автоматического конфигурирования конкретного интерфейса таким образом, чтобы он соответство­вал скорости и возможностям партнера по каналу. Процесс определял, каким образом дна партнера по каналу могут автоматически согласовать конфигурацию, которая обеспечит им наибольший общий уровень производительности. Дополнительное преимущество такого подхода состоит в том, что при этом затрагивается только са­мая нижняя часть физического уровня.

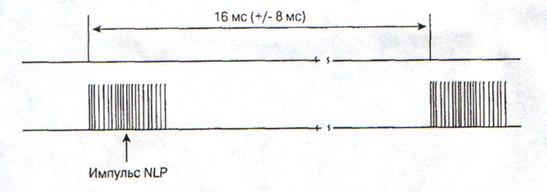

Технология 10ВАSЕ-Т требует, чтобы каждая станция каждые 16 миллисекунд (мс) передавала канальный импульс, если она в этот момент не передает иное сообщение.

Автоматическое согласование включает в себя сигнал, который называется нор­мальным канальным импульсом (Normal link Pulse - NLP). Если отправляется группа таких импульсов, она называется пакетом импульсов быстрого соединения (Fast link Pulse (FLP) burst). Каждый пакет FLP отправляется с таким же временным интервалом, что и одиночный импульс NLP, для того чтобы устаревшие устройства версии 10ВАSЕ-Т нормально работали при приеме группы импульсов. На рис.17 показаны временные характеристики импульсов NLP и FLP.
