Текст из файла (страница 2)

Рис. 8 Высокоимпедансный усилитель (а); трансимпедансный усилитель (б)

При K_ус >> 1:

; ; ; ,

где K_ус – коэффициент усиления инвертирующего усилителя; B – полоса частот.

В предварительных усилителях могут использоваться как биполярные, так и полевые транзисторы. На низких частотах меньшими шумами обладает полевой транзистор, а на высоких – биполярный.

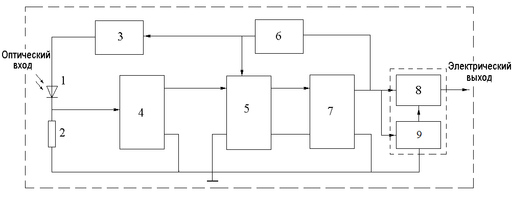

6. Типовая структурная схема и принцип действия цифрового фотоприемного устройства

1 – фотоприемник

2 – сопротивление нагрузки

3 – блок формирования напряжения смещения на ФД

4 – предварительный усилитель (коэф. усиления 15…20 дБ)

5 – основной усилитель (усиливает сигнал до величины, необходимой для дальнейшей его обработки)

6 – схема автоматической регулировки усиления (АРУ)

7 – корректирующая цепь для компенсации искажений формы импульсов

8 – решающее (пороговое) устройство, на выходе которого формируется электрический импульс первоначальной (неискаженной) формы.

9 – блок выделения тактовой частоты, который формирует тактовые импульсы с соответствующими частотой и фазой.

Динамический диапазон фотодиодного приемника -. диапазон значений мощности оптического сигнала, в пределах которого коэффициент ошибок не превышает заданной величины.

7. Энергетический потенциал (бюджет) системы.

Энергетический потенциал (ЭП, «link loss budget») оптической линии связи, выражаемый в дБ, равен десяти логарифмам отношения мощности источника излучения к минимальной регистрируемой мощности фотоприемника, используемых в данной линии

,

где P_изл – средняя оптическая мощность, излучаемая ПОМ, P_пор – минимальное значение мощности, регистрируемое ПРОМ при заданном значении коэффициента ошибок.

Если мощность источника и чувствительность фотоприемника выразить в дБм (в децибеллах относительно уровня 1 мВт), очевидно,

Э_п [дБ] =P_изл [дБм] – P_пор[дБм].

Энергетический потенциал удобен при расчетах допустимых потерь в элементах, составляющих линию связи.

Система спроектирована правильно, если при любых условиях эксплуатации ее энергетический потенциал превышает сумму оптических потерь A_п во всех элементах (ОК, соединителях, разветвителях, неразъемных соединений), т.е. Э_пA_п.

Э_п= Lα_f + m_рα_р+ m_cрα_cр+ m_орk_ор+δ_эз,

где L, α_f - длина и коэффициент затухания в оптическом кабеле; m_р, α_р – количество и вносимые потери в разъемных оптических соединителях; m_cрα_cр – количество и потери мест сращивания волокон; m_орk_ор - количество и коэффициент передачи ОР; δ_эз – энергетический запас по мощности (обычно не менее 3–6 дБ).

6
