Лабораторная работа М-5.
Исследование характеристик оптронов.
Цель работы: Ознакомление с принципом действия оптрона и основными его характеристиками. Получение представления об инжекционных источниках света (светодиодах).
Схема.
| Материал | GaAs | GaP | SiC |
| Цвет излучения | Не вид. | Красный | Желтый |
| Ез , эВ | 1,35 | 2,3 | 2,8 |
| Iз ,мА | 0,1 | 2 | 12,5 |
| Uc ,В | 1 | 1,6 | 2,3 |

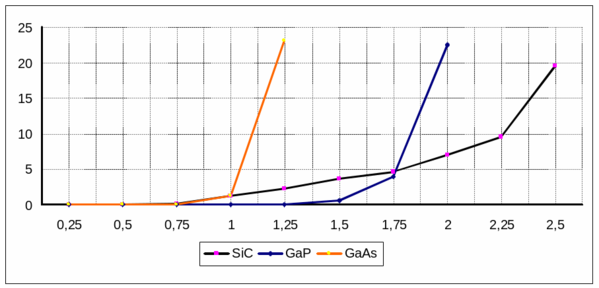

ВАХ GaAs, GaP, SiC светодиодов.
GaAs
| Iс ,мА | 0,25 | 0,5 | 0,75 | 1 | 1,25 |
| Uс ,В | 0 | 0 | 0 | 1,2 | 23 |
GaP
| Iс ,мА | 0,25 | 0,5 | 0,75 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| Uс ,В | 0 | 0 | 0 | 0 | 0 | 0,5 | 3,9 | 22,5 |
SiC
| Iс ,мА | 0,25 | 0,5 | 0,75 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,25 | 2,5 |
| Uс ,В | 0 | 0 | 0,2 | 1,2 | 2,2 | 3,6 | 4,7 | 7 | 9,5 | 19,5 |
Ic
Uc

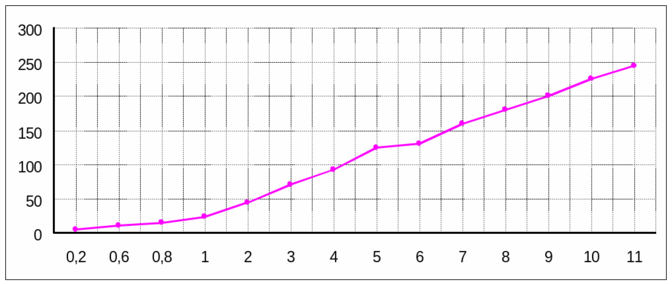

Передаточная характеристика оптрона.
(GaAs – светодиод, Si – фотодиод)
При
| Iс ,мА | 0,2 | 0,6 | 0,8 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Iф, мкА | 5 | 10 | 15 | 24 | 44 | 70 | 92 | 125 | 130 | 160 | 180 | 200 | 225 | 245 |
Iф
Ic

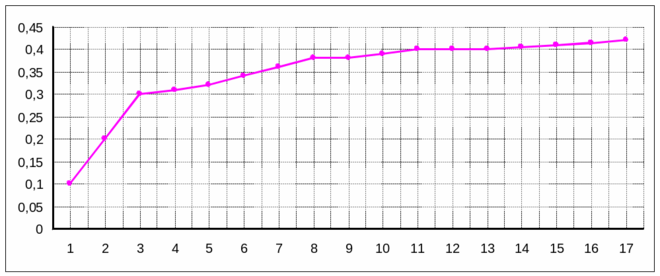

Зависимость
(GaAs – светодиод, Si – фотодиод)
При
и Rн = ∞
| Iс ,мА | 0,4 | 0,8 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||
| U ,В | 0,1 | 0,2 | 0,3 | 0,31 | 0,32 | 0,34 | 0,36 | 0,38 | 0,38 | 0,39 | 0,4 | 0,4 | ||||
| 11 | 12 | 13 | 14 | 15 | ||||||||||||
| 0,4 | 0,405 | 0,410 | 0,415 | 0,42 | ||||||||||||
Uв
Ic
4
