Лабораторная работа М-1.
Исследование схем включения транзисторных структур в качестве интегрального диода.
Цель работы:
-
Изучить схемы включения транзисторных структур в качестве интегральных диодов, являющихся элементами интегральных схем. (ИС).
-
Приобрести практические навыки измерения параметров и вольт-амперных характеристик (ВАХ) интегральных транзисторов, включенных в качестве интегральных диодов.
В интегральных схемах в качестве диодов используют p-n переходы транзисторной структуры: база-эмиттер (Б-Э) или база-коллектор (Б-К).
Схема1. (Б-З) Схема2. (Б-К)
Переходы Э-Б и К-Б можно использовать совместно, включая их параллельно:
Схема3.
Это открывает путь для расширения диапазона возможных значений параметров интегральных диодов. Параметры диода также несколько изменяются, если второй переход не оставлять разомкнутым, как в схемах
Б-Э и Б-К, а закоротить. Это приводит к схемам БК-Э и БЭ-К.
Схема4. (БК-Э) Схема5. (БЭ-К)
При совместном использовании обоих переходов необходимо учитывать, что при близком расположении возможно взаимодействие за счет диффузионного обмена носителями тока, то есть необходимо учитывать транзисторный эффект. Получающийся при этом прибор представляет собой транзистор, используемый в необычном режиме, который называют диодным включением.
-

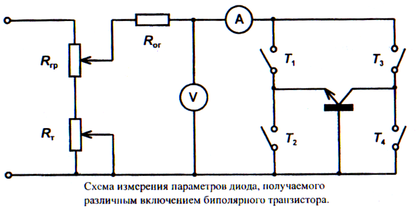

Измерить напряжение пробоя
![]()
для всех пяти схем включения биполярного транзистора в качестве диода.
2. Измерить обратный ток
для всех пяти схем включения.
-
Измерить величины прямого падения напряжения
![]()
для всех пяти схем включения.
| Б-Э | Б-К | Б-КЭ | БК-Э | БЭ-К | |
| Uпроб. ,В | 5,17 | 30 | 5,12 | 5,14 | 30 |
| I0, мкА | 1 | 4 | 1 | 1 | 4 |
| Uпрям., В | 1,2 | 1 | 1 | 0,95 | 1 |
В МОП-приборах в качестве диода используется МОП-транзистор в различных включениях. Можно использовать стоковый или истоковый p-n переход МОП-транзистора.
Схема1. Схема2.
Это биполярное включение.
Другим вариантом использования МОП-транзистора в качестве диода является униполярное включение:
Схема3.
-

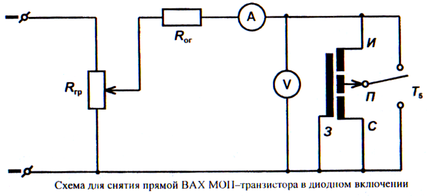

Снять зависимость прямого падения напряжения
![]()
от прямого тока ![]()
для двух схем включения МОП-транзистора в качестве диода. (Для схемы1 и схемы2.)

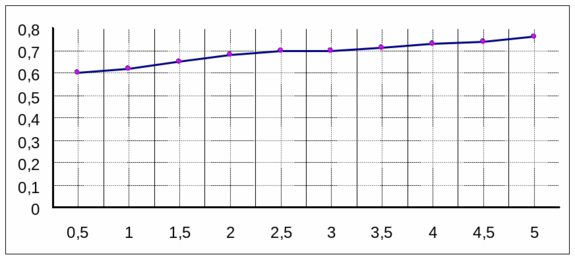

МОП p-n сток.
| Iпр. | 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| Uпр. | 0,6 | 0,62 | 0,65 | 0,68 | 0,7 | 0,7 | 0,71 | 0,73 | 0,74 | 0,76 |
Uпр
Iпр

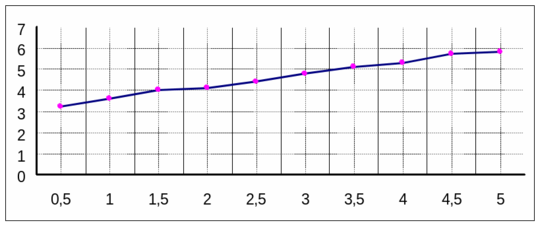

МОП p-n исток.
| Iпр. | 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| Uпр. | 3,2 | 3,6 | 4 | 4,1 | 4,4 | 4,8 | 5,1 | 5,3 | 5,7 | 5,8 |
Uпр
Iпр
Характеристики
Тип файла документ
