Программируемый периферийный адаптер КР580ВВ55

(отечественный аналог INTEL 8255; старое наименование – К580ИК55)

Вадим Кудрявцев

Любое устройство должно быть тем или иным образом связано с внешним миром. В микропроцессорной технике эту роль выполняют периферийные адаптеры. С их помощью центральный процессор получает данные, требующие той или иной обработки, управляет различными устройствами.

Программируемый периферийный адаптер (ППА) КР580ВВ55 представляет собой три канала ввода/вывода A, B и C по 8 бит каждый. Существует три режима работы микросхемы. В режиме 0 три упомянутых канала могут быть независимо друг от друга запрограммированы на ввод или вывод информации. Режим 1 позволяет передавать информацию по каналам A и B, используя отдельные биты канала C для управления обменом данными. В режиме 2 канал A приобретает свойство двунаправленной шины, управляемой опять же отдельными битами канала C. Кроме того, возможны установка и сброс отдельных битов канала C. Микросхема выпускается в 40-выводном DIP-корпусе.

Основные особенности микросхемы:

• 3 канала ввода/вывода, 8 бит каждый;

• 3 режима работы (1 – статический ввод/вывод, 2 – тактируемый ввод/вывод, 3 – двунаправленный ввод/вывод);

• раздельное программирование каждого канала на ввод или вывод.

Описание структуры и функционирование

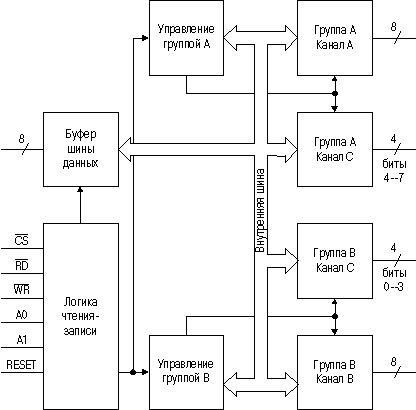

Структурная схема программируемого периферийного адаптера представлена на рис. 1.

	Структурная схема программируемого периферийного адаптера КР580ВВ55

ППА структурно разбит на две группы (A и B). Группа A включает в себя канал A и старшую тетраду канала C. Группа B состоит из канала B и младшей тетрады канала C. Доступ к каналам ввода/вывода и регистру управления осуществляется с помощью логики чтения-записи в соответствии с табл. 1.

Таблица 1. Доступ к каналам ввода/вывода и регистру управляющего слова

Назначение этих и остальных выводов микросхемы приведено в табл. 2.

Таблица 2. Назначение выводов

Первоначальное включение или подача сигнала высокого уровня на вход сброс RESET микросхемы переключает все каналы (A, B, C) в режим 0, одновременно переводя их в режим ввода.

Режим работы и направление передачи для каждого канала задается с помощью записи управляющего слова в регистр управления в соответствии с табл. 3 или 4. Отметим возможность комбинирования режимов работы для разных каналов. К примеру, канал B может быть запрограммирован на вывод в режим 0 для управления различными выключателями и реле, в то время как канал A может быть запрограммирован в режим 1 для ввода с клавиатуры или перфоленты.

Таблица 3. Формат управляющего слова для выбора режима работы

Таблица 4. Формат управляющего слова для двунаправленного режима.

Каждый из восьми битов канала C может быть независимо от других установлен или сброшен с помощью специальной команды вывода, посылаемой в регистр управления. Это свойство канала C облегчает программирование в случае, когда биты канала C используется для управления передачей данных по каналам A или B. Формат команды приведен в табл. 5.

Работа микросхемы в режиме 1 или 2 характеризуется наличием управляющих сигналов, которые могут вызывать прерывание работы процессора КР580ВМ80.

Команда установки или сброса соответствующего бита канала C позволяет запретить или разрешить выдачу требуемого прерывания.

Таблица 5. Оперирование битами

Описание режимов работы

Режим 0 (простой ввод/вывод)

Работа в этом режиме позволяет организовать простой ввод или вывод для каждого из трех каналов. Данные просто записываются или считываются из выбранного канала. Таким образом, основные особенности функционирования микросхемы в режиме 0 следующие:

• два 8-битовых канала (каналы A и B) и два 4-битовых канала (старшая и младшая половинки канала C);

• каждый канал может быть независимо от других запрограммирован на ввод или вывод; таким образом, всего может быть 16 различных комбинаций ввода/вывода;

• выходы имеют память, входы работают без буферной памяти.

Режим 1 (тактируемый ввод/вывод)

Этот режим служит для однонаправленного обмена данными по выбранному каналу с периферийным устройством. Для управления передачей или приемом по каналу A используется младшая тетрада канала C, канал B управляется старшей тетрадой канала C.

Основные особенности работы в данном режиме:

• два канала (каналы A и B);

• каждый канал может быть запрограммирован на вход или выход;

• одна тетрада канала C используется для управления одного канала передачи данных.

Описание сигналов для управления операцией ввода

/STB (STROBE)

По низкому уровню на этом входе входные данные записываются в буферную память.

/IBF (INPUT BUFFER FULL)

Высокий уровень на этом выходе показывает, что данные загружены в буферную память. Задний фронт сигнала /STB устанавливает этот выход в уровень лог. 1, передний фронт сигнала на входе /RD сбрасывает его в лог. 0.

INTR (INTERRUPT)

Высокий уровень на этом выходе может быть использован для прерывания выполнения основной программы процессора, чтобы обслужить устройство ввода. Сигнал INTR устанавливается в лог. 1 по переднему фронту сигнала /STB (если установлен сигнал INTE разрешения прерывания) и сбрасывается по заднему фронту сигнала на входе /RD микросхемы. Этот процесс обеспечивает ввод данных в микропроцессор со стороны устройства ввода простым стробированием своих данных.

INTE A
