Разрешение прерывания для канала A. Управляется установкой/сбросом бита 4 канала С.

INTE B

Разрешение прерывания для канала B. Управляется установкой/сбросом бита 2 канала С.

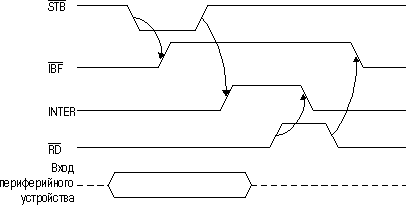

Взаимодействие описанных сигналов показано на рис. 2.

	Работа ППА в режиме 1 (тактируемый ввод)

Описание сигналов для управления операцией вывода

/OBF (OUTPUT BUFFER FULL)

Сигнал высокого уровня на этом выходе показывает устройству вывода, что микропроцессор записал данные в канал. Сигнал устанавливается в лог. 1 по переднему фронту на входе /WR микросхемы и сбрасывается по заднему фронту сигнала /ACK.

/ACK (ACKNOWLEDGEMENT)

Низкий уровень на этом выходе показывает микропроцессору, что периферийное устройство приняло данные.

INTR (INTERRUPT)

Высокий уровень на этом выходе может быть использован для прерывания выполнения основной программы процессора в момент принятия данных периферийным устройством. Сигнал INTR устанавливается в лог. 1 по переднему фронту сигнала /ACK (если одновременно сигналы /OBF и INTE установлены в лог. 1) и сбрасывается по заднему фронту сигнала на входе /WR микросхемы.

INTE A

Разрешение прерывания для канала A. Управляется установкой/сбросом бита 6 канала С.

INTE B

Разрешение прерывания для канала B. Управляется установкой/сбросом бита 2 канала С.

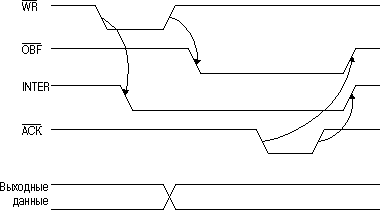

Взаимодействие описанных сигналов показано на рис. 3.

	Работа ППА в режиме 1 (тактируемый вывод)

Режим 2 (двунаправленный тактируемый ввод/вывод)

В этом режиме возможен обмен данными по 8-битовой двунаправленной шине данных. Управление обменом данными, а также направление передачи задается с помощью управляющих сигналов аналогичным режиму 1 способом. Возможно также генерирование сигналов прерываний и запрета разрешения.

Основные особенности работы в данном режиме:

• возможно использование только канала A;

• управление обменом обеспечивается 5 битами канала C;

• входы и выходы обладают буферной памятью.

Описание управляющих сигналов для двунаправленного ввода/вывода

INTR (INTERRUPT)

Высокий уровень на этом выходе может быть использован для прерывания выполнения основной программы процессора.

Режим вывода

/OBF (OUTPUT BUFFER FULL)

Сигнал высокого уровня на этом выходе показывает устройству вывода, что микропроцессор записал данные в канал A.

/ACK (ACKNOWLEDGEMENT)

Низкий уровень на этом выходе выводит выходной буфер канала A из третьего состояния для вывода данных в периферийное устройство. В остальных случаях выходной буфер остается в третьем состоянии.

INTE 1 (INTE плюс /OBF)

Разрешение прерывания для канала A при работе на вывод. Управляется установкой/сбросом бита 6 канала С.

Режим ввода

/STB (STROBE)

Низкий уровень на этом входе загружает данные из периферийного устройства в буферную память канала A.

/IBF (INPUT BUFFER FULL)

Высокий уровень на этом выходе показывает, что данные загружены в буферную память.

INTE 2 (INTE плюс /IBF)

Разрешение прерывания для канала A при работе на вывод. Управляется установкой/сбросом бита 4 канала С.

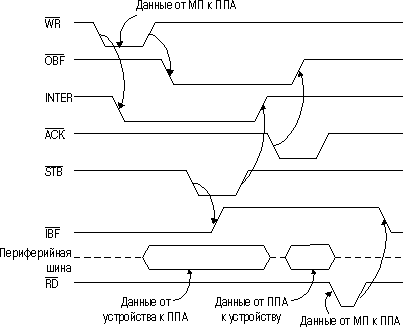

Работа ППА в режиме 2 показана на рис. 4.

	Работа ППА в режиме 2

Таблица 5. Управляющие сигналы для различных режимов работы

Примечание: I/O – обычный ввод/вывод.

Пример программирования

Сразу замечу – использование режимов 1 и 2 подразумевает относительно "разумную" реакцию внешних устройств на сигналы ППА, что сопряжено с усложненной схемотехникой последних. В большинстве же случаев можно обойтись режимом 0 простого ввода/вывода.

В составе одноплатного компьютера "Радио-86РК", описанного в журнале "Радио", используются два ППА. Первый обслуживает клавиатуры, индикацию раскладок клавиатуры и ввод/вывод данных с магнитофона. Второй используется для сопряжения с различными устройствами и его программирование должен осуществлять сам пользователь или программист-разработчик драйвера под конкретное внешнее устройство.

Рассмотрим программирование первого ППА.

Основная матрица клавиатуры размером 8x8 подключена к каналам A и B, причем канал A должен работать на вывод, а канал B на ввод информации. К выводам C5, C6, C7 канала C подключены дополнительные клавиши управления регистрами. Вывод C4 используется для ввода данных с магнитной ленты. Следовательно, старшая тетрада канала C должна быть запрограммирована на ввод. В младшей тетраде канала C используются только два бита: C0 – вывод данных на магнитную ленту и C3 – индикация раскладки клавиатуры "Рус/Лат". Следовательно, младшая тетрада канала C должна быть запрограммирована на вывод.

Программирование производится засылкой одного байта в управляющий регистр.

Таблица 6. Программирование ППА для обслуживания клавиатуры

Как видно из этого примера, все каналы ППА запрограммированы в режим 0 простого ввода-вывода, т. е. разработчики упомянутого компьютера решили пойти по пути упрощения схемотехники и переложить большую часть обработки клавиатуры и периферийных устройств на процессор.

С помощью второго ППА я в свое время эмулировал LPT-порт и подключал к нему матричный принтер. Обходился я опять же программированием всех каналов только в режим 0 и всю обработку обмена с принтером писал на ассемблере.

В заключение отмечу, что описанная микросхема оказалась очень удачной для создания компактных устройств ввода/вывода. В своей практике я ее не раз использовал для увеличения количества внешних линий однокристальных микро-ЭВМ или построения плат ввода/вывода для шин стандарта ISA IBM-совместимых компьютеров.

Литература:

1. Kramer M., Wurtenberger S. Datenbuch Mikrorechner Schalkreise. 1. Auflage. Berlin: Militarverlag der DDR (VEB), 1989.

2. Микропроцессоры. Справочное пособие для разработчиков судовой РЭА. Под ред. Ю. А. Овечкина. Л., "Судостроение", 1988.

3. Зеленко Г., Панов В., Попов С. Модуль программатора ППЗУ. Радио, 1983, № 6, с. 42–46.
