Глава 9. Гибридные интегральные схемы.

Исторически первыми (в середине шестидесятых годов прошлого века) были разработаны гибридные ИС. В этих схемах пассивные элементы (резисторы, конденсаторы) и все соединения изготавливаются из пленок различных материалов, нанесенных на диэлектрическую подложку, а в качестве активных элементов применяются бескорпусные или в малогабаритном корпусе полупроводниковые приборы и ИС.

Гибридные БИС позволяют создавать целые электронные устройства, которые практически невозможно создавать в монолитном исполнении. К основным недостаткам гибридных БИС относятся: меньшая, чем у монолитных БИС, плотность упаковки элементов, которая приводит к увеличению размеров и массы БИС, меньшая надежность из-за сравнительно большого числа сварных соединений.

Диэлектрические подложки изготовляют из керамики, ситала или стекла. Индуктивные катушки и конденсаторы большой емкости, как правило, применяют навесные.

При изготовлении гибридной схемы сначала создают со­единения, для чего напыляют или наносят каким-либо другим способом полоски алюминия, серебра или золота. После этого напыляют сопротивление из тантала, хрома или специальных сплавов. Выбирая соответствующий материал, его толщину и площадь, подбирается необходимый номи­нал резистора. Необходимо отметить, что сопротивление резисторов можно «подгонять» до необходимой величины частичным удалением резистивной пленки. Таким образом, эти резисторы позволяют получить непрерывную шкалу номиналов. Для изготовления конденсатора напыляется металл, затем диэлектрик и снова металл. Как и резисто­ры, пленочные конденсаторы имеют непрерывную шкалу номиналов емкости.

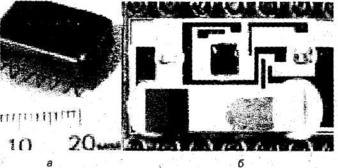

Рис. 9.1. Гибридная интегральная схема типа ГК-19:
а — после герметизации; б — до герметизации

Считается целесообразным изготовлять пленочные конденсаторы с емкостью в пределах 100-5000 пФ. Пленочные индуктивности выполняют нанесением на диэ­лектрические подложки пленок в виде однослойных спира­лей круглой или прямоугольной формы, заканчивающихся контактными площадками. Затем устанавливают навесные элементы: диоды, транзисторы и другие элементы.

Гибридные ИС, в которых в качестве навесных элементов применены бескорпусные ИС, называют многокристальными.

Преимущества гибридно-пленочной технологии заключа­ются в высокой гибкости, т.е. в возможности выбора раз­личных материалов и методов изготовления пленочных элементов, сравнительной простоте разработки и изготов­ления большинства схем в гибридном исполнении.

Как и полупроводниковые ИС гибридные ИС на заклю­чительном этапе подлежат корпусированию. Перед герме­тизацией контактные площадки платы гибридной схемы соединяются с помощью проволоки с контактными площад­ками выводов корпуса, проволочные выводы разваривают­ся или напаиваются к контактным площадкам (рис.9.1).
