Глава 8. Технологический процесс изготовления ИС.

Производственный процесс изготовления ИС можно разделить на три участка: участок формирования структур на пластине, участок сборки и участок выходного контроля.

Технологические процессы изготовления изделий в большинстве своем непрерывно-дискретные.

Непрерывные технологические процессы не могут быть прерваны до их окончания. В случае их прерывания раньше окончание процесса в большинстве случаев изделие уходит в брак. Например, аварийное отключение печей при проведении диффузионных процессов практически приводит к браку всей партии пластин.

Дискретные технологические процессы разделяются на отдельные операции. Эти процессы можно останавливать на определенное для каждого процесса время и после некоторого перерыва можно продолжать далее. Последствия такого перерыва в ходе процесса практически не отражаются на качестве изготовляемых изделий.

Технологический процесс изготовления ИС также принадлежит к непрерывно-дискретному, так как состоит из двух самостоятельных непрерывно-дискретных процессов изготовления полупроводниковых кристаллов со структурой ИС и их сборки. Изготовление структуры на кристалле включает непрерывные и дискретные процессы химической обработки пластины, процессы диффузии, литографии, напыления алюминия, разделения пластин на кристаллы. Каждый из этих процессов включает ряд технологических и контрольных операций.

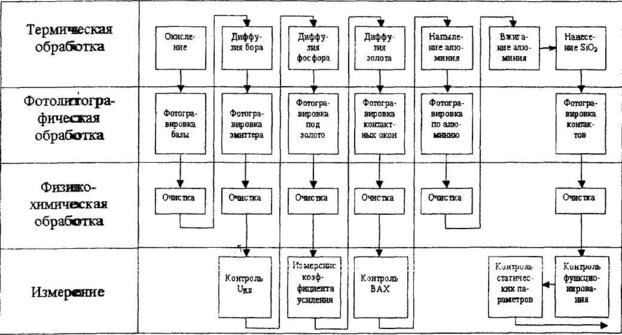

Рис.8.1. Последовательность технологических операций при изготовлении ИС на пластине кремния с диэлектрической изоляцией.

Технологические метод обработки могут быть групповые и индивидуальные. Как правило, технологические процессы, связанные с обработкой пластин, являются групповыми, сборочные операции (пайка кристалла на основание корпуса, приварка внутренних выводов, герметизация и др.) – индивидуальные.

Современные технологические процессы изготовления ИС очень сложны. Анализ процессов изготовления показывает, что они проводятся при температурах, изменяющихся в диапазоне от – 100^оС(криогенное травление) до +1100^оС (окисление, диффузия, отжиг после ионной имплантации и др.), при давлении от атмосферного до 10^-7 мм.рт.ст. Столь широкие диапазоны вызваны необходимостью проведения с исходными материалами различных физических и химических процессов для получения структур ИС с удовлетворяемыми техническими характеристиками.
