в) сигнал подтверждения приёма данных;

г) сигнал "приёмник занят" – приём данных невозможен.

2) группа необязательных сигналов

а) "конец бумаги";

б) сигнал включения принтера;

в) сигнал "перевод строки";

г) сигнал "ошибка принтера";

д) сигнал "выбор принтера".

Принтер имеет восьмиразрядную ШД, пятиразрядную шину сигнала состояния, четырёхразрядную шину управления сигналов. Для использования данного интерфейса, стандартный порт должен иметь следующие регистры:

1) 8-разрядный регистр данных (РД) – для фиксирования входных данных;

2) 5-разрядный регистр признаков (РП) – отображает состояние принтера;

3
) 4-разрядный регистр управления (РУ) – обеспечивает задание направления передачи данных, задание режима прерывания, программное управление принтером.

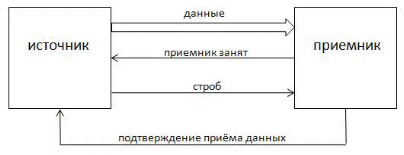

***структура интерфейса***

***строб разрешает передачу данных***

Данный режим осуществляется по принципу квитирования.

71. Интерфейс SCSI

Предназначен для подключения устройств памяти, последовательных устройств, стримеров, оптических дисков, принтеров, сканеров и т.д. – интерфейс широкого использования. (Первая версия стандартизированная в 1986г. – ANSI).

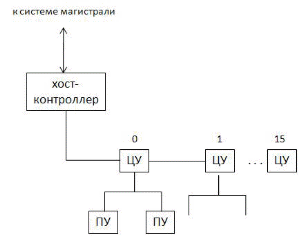

Структура интерфейса предполагает наличие нескольких типов устройств:

1. хост-контроллер – для связи подключаемых устройств с внутренней шиной компьютера;

2. целевое устройство – адаптер предназначен для подключения оконечных устройств к шине SCSI. Первый хост-контроллер может поддерживать до 16 целевых устройств;

3. каждое целевое устройство поддерживает до 8 оконечных устройств – передача информации может осуществляться тремя версиями сигналов:

a. линейная передача сигнала – соответствует ТТЛ уровню;

b. низковольтный дифференциальный способ передачи информации;

c. высоковольтный дифференциальный способ обмена информации.

Л
инейный способ: параллельная передача – 1÷2,4V; перпендикулярная передача – 0÷0,4V.

Дифференциальный способ:

Характеристики стандартных версий SCSI

Д
анный интерфейс может поддерживать очередь команд до 256 команд и обеспечивать независимость работы устройств друг от друга.

72. Последовательная версия интерфейса SCSI, которая называется SAS

Отличия:

1) меньшее количество сигнальных линий;

2) используется соединение точка-точка – устройства соединены между собой выделенным каналом – могут работать параллельно;

3) поддерживает большее число внешних устройств – max интерфейс может поддерживать до 16,5 тыс. устройств;

4) скорость передачи данных до 4Гб/с;

5) система команд совместима с командами SCSI;

6) электрически совместим с интерфейсом SATA;

7) нет необходимости выравнивания скорости – передача данных в параллельных линиях.

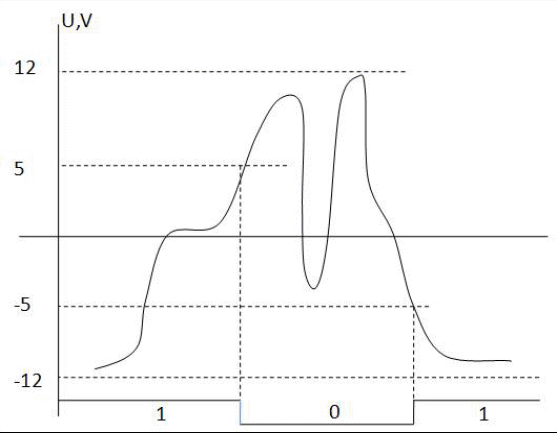

73. Последовательный интерфейс представлен портом SP, длина линий до нескольких сотен метров. Особенности: использует не ТТЛ уровни – единица кодируется в интервале -5÷-12V, логический ноль - +5÷+2V. Интервал -3÷5 – диапазон нечувствительности.

Обмен информацией осуществляться:

В синхронном режиме, в котором последовательность начинается с синхробайта, затем поток данных. Длительность определяется объёмом данных. Если данных нет, то синхронный интервал заполняется синхросигналами.

RS-232C – длина линий 15м, скорость передачи данных – 20 кб/с.

RS-485 – длина линий до 1200м, скорость передачи данных – 100 кб/с; используется дифференциальный способ передачи данных.

Интерфейс RS-232C

И
спользуется для подключения аппаратуры передающей или принимающей данные к оконечной аппаратуре каналов данных (модем).

Интерфейс токовая петля

Для кодирования информации используется не потенциал, а ток двухпроводной линии, соединяющий приёмник и передатчик и информацию кодирования уровня тока. (Логическая единица – ток 20 мА, логический ноль – отсутствие тока). Используется в измерительных системах – (разработан для измерительных устройств, для ядерных устройств).

В асинхронном режиме – информация передаётся побайтно по 8 разрядов. Блоку

данных предшествует стартовый бит, который запускает генератор тактового

импульса; обеспечивает синхронизацию передачи данных: имеется счётчик,

обнуляющийся задним фронтом стартового импульса. После передачи байта

формируется стоп-бит.

*

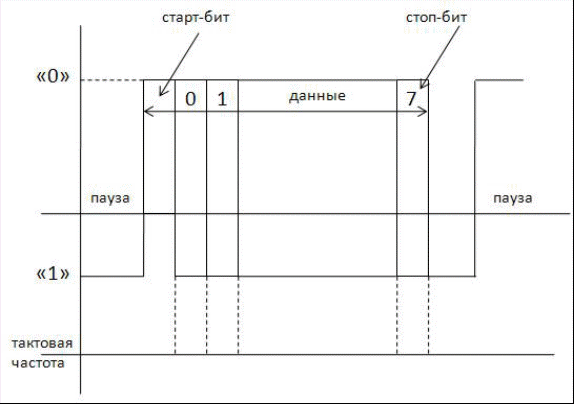

** временная диаграмма ***

В формате посылке может присутствовать бит контроля, используется контроль по

чётности или по нечётности. Стандартизированная скорость передачи данных – в

диапазоне 50 бит/с ÷ 115 кб/с.

Определяет стандарты:

- RS 232C (стык С2), длиной до 15 метров;

- RS 422, длиной до нескольких сотен метров (при 120 м. обмен до 1Мбит/с);

- RS 423А, при длине 1200 м. обмен до 1Кбит/с;

- RS 485.

74. USB интерфейс.

Общие требования:

1. Внешнее размещение портов;

2. Универсальный кабель с поддержкой питания;

3. Возможность подключения до 127 устройств;

4. Возможность безопасного подключения и извлечения устройств к компьютеру;

5. Поддержка устройств реального времени.

6. Скорость передачи не ниже 480 Мбит/с

7. Возможность реализации древовидного подключения устройств;

8. Кабель имеет 4 провода – 2 для передачи данных, другие 2 для питания – +5V и земля.

Соединение происходит по 4 жилам: две для передачи данных дифференциальным способом (парафазным кодом – одновременно прямым и обратным кодом), для облегчения считывания обмен осуществляется кадрами каждую ms.

Типы кадров:

1. Управляющие сигналы;

2. От устройств реального времени (непрерывный поток данных);

3. Кадры прерываний;

4. Кадры больших объёмов данных.

Структура USB подразумевает применение трёх типов устройств:

1. HOST – устройства, хозяева интерфейсов;

2. Разветвитель – HUB;

3. Обслуживаемое устройство.

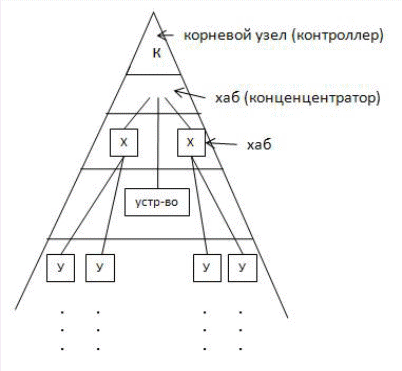

*** структурная схема по архитектуре «звезда»***

Х
ост организует передачу команд и данных по шине, имеет две точки подключения и расположен на системной плате.

Функции хост-контроллера:

- подключение и удаление USB-устройств;

- управление потоком команд и данных между контроллером и устройствами;

- анализ состояния подключения устройств;

- электропитание устройств.

Контролер и ПО поддерживают следующие варианты взаимодействия:

1. Конфигурирование устройства;

2. Опрос состояния;

3. Синхронный и асинхронный обмен данными;

4. Управление питанием.

Хаб – является кабельным концентратором. Обеспечивает:

a. преобразование одного входа точки подключения в несколько входных – имеет один выходящий порт и несколько нисходящих;

b. подключение либо к корневому узлу, либо к хабу верхнего уровня. Функции хаба

1) распознавание подключение устройства к портам или отключение от них;

2) управление питания нисходящих хабов;

3) нисходящий хаб может быть разрешён, запрещён и сконфигурирован на полную или ограниченную скорость.

Обслуживаемое устройство обеспечивает приём и передачу данных. Это устройство IO, мышь, планшет, клавиатура, сканер, световое перо, принтеры, внешняя память, звуковые устройства.

75. Физические характеристики USB шины

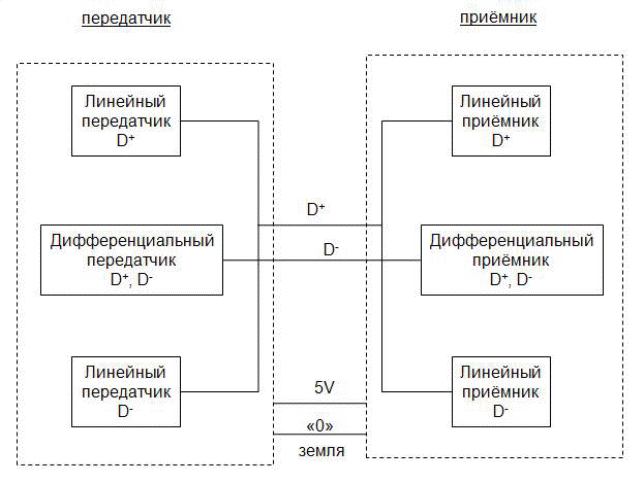

1. Передача информации осуществляется дифференциальным способом – одновременно передаются прямой и инверсный сигналы;

*** структурная схема ***

2. Напряжение питание +5В, логические уровни соответствуют ТТЛ логике;

3. Приёмники должны выдерживать перепады -0,5В +4В;

4. Передатчики с автовыключением от линий (переходящие в третье, высокоимпедансное состояние, высокое входное сопротивление);

И
нтерфейс поддерживает следующие состояния:

- режим передачи;

- выход из ждущего режима;

- сигнал начала пакета данных;

- сигнал конца передачи данных;

- сигнал подключения/отключения устройства от порта;

- сигнал общего сброса.

5. Скорость передачи данных:

- порядка 12Мбит/с, при длине 5 метров;

- порядка 1,5Мбит/с, при длине 3 метра;

68. Ускоренный графический AGP

Я
вляется расширением шины PCI для обеспечения обработки больших массивов данных 3-хмерной графики. Обеспечивает прямое соединение графической подсистемы и системы памяти.

Интерфейс обеспечивает пропускную способность порядка 2Гб/с.

Представляет собой 32-разрядную шину, работающую на частоте 66/133 МГц, за счёт чего обеспечивает пропускную способность.

Высокоскоростной обмен данных:

1. конвейеризация операции обращении к памяти последовательных адресов, что позволяет получить непрерывный поток ответов. Очередь может составлять до 256 адресов;

2. демультиплексирование (D-MX) ША и ШД;

1. сдвоенная или учетверённая передача данных.

21. Растровый способ формирования монохромного и цветного изображения на экране ЭЛТ. Разрешающая способность монитора. Параметры дисплея, определяющие его разрешающую способность. Структура и назначение видеоадаптера. Расчет параметров видеосистемы.

Дисплеи могут быть двух типов:

1) на базе электронно-лучевых трубок (ЭЛТ);

2) на базе матрицы жидких кристаллов.

Характеристики дисплеев :

1. Диагональ экрана.

2. Максимальное разрешение экрана – суммарное количество пикселов, выводимых на экран.

3. Межпиксельное расстояние/размер зерна (0,25 мм).

4. Частота регенерации изображения/частота смены кадров.

5. Частота строчной развёртки.

6. Полоса пропускания видеосигнала – максимальное значение частоты строчного сигнала, воспринимаемое системой.

7. Способ формирования кадров:

-- из двух полукадров – сначала чётные, затем нечётные строки кадра;

-- FullFrame – вывод кадра полностью, в один период.

78. Строение ЭЛТ дисплеев.

Для ЭЛТ изображение формируется попиксельно. Цветное изображение формируется методом слияния электролучей, падающих на 3 разных светящихся покрытия – RGB.

Чтобы луч попадал в нужную точку, экран покрывается опертурной решёткой. Размер "дырки" определяется размером пикселя. Формат изображения = число точек в строке

(например 1024х768, где 1024 – количество точек, а 768 – число строк).

Для ЭЛТ необходимо учесть время перемещения со строки на строку:

Время возврата луча по строкам = время возврата одной строки*N-1 – Tвозвр. строк = tвозвр.стр.*(N-1)

Время формирования кадра суммы = M*время пикселя*N + время возврата по одной строке*(N-1) + время возврата по кадру

Tр.к. = M*tпикс.*N + tвозвр. 1стр.*(N-1) + tвозвр. по кадру

Время выборки из видео ЗУ должно быть не больше, чем Tр.к.

Пример. Расчёт времени формирования кадра.

Формат = N * M

Время формирования кадра t пикс

Время обратного хода луча по строке t стр

Время обратного хода луча по экрану t обр

Формирование кадра T кадра = t пикс * N * M + t стр (N-1) + t обр

79. Режимы работы и получение цветного изображения.

Формирование кадра осуществляется смешением составляющих цвета RGB. Поэтому применяется 3 электронные пушки и 3 слоя люминофора основных цветов.

Характеристики
