В соответствии с назначением станция РТР должна обеспечивать:

- прием сигналов источников ЭМИ в заданных диапазонах частот и секторах углов;

- определение направления прихода ЭМИ этих источников (пеленгацию);

- анализ и измерение параметров принятых сигналов;

- определение степени опасности выявленных РЭС;

- регистрацию, документирование разведданных и их передачу на пункт сбора и обработки информации.

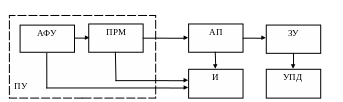

Перечисленные задачи обусловливают следующую структуру станции РТР (рис.3).

Рис. 3

Антенно-фидерное устройство (АФУ) предназначено для пространственной селекции принимаемых сигналов в заданном секторе углов и должно обеспечивать прием сигналов в широком диапазоне несущих частот. Для пеленгации (измерения угловых координат) источников ЭМИ применяются поисковые или беспоисковые способы.

Приемное устройство (ПРМ), производит прием и селекцию (разделение) сигналов РЭС по несущей частоте. Частотное разделение сигналов также может быть беспоисковым (одновременным) и поисковым (последовательным). При одновременном частотном разделении сигналы нескольких РЭС, имеющие различные частоты, принимаются несколькими независимыми узкополосными приемными устройствами (многоканальный приемник). Последовательное разделение сигналов по частоте производится изменением частоты настройки приемника в заданном диапазоне несущих частот сигналов РЭС (одноканальный приемник).

Анализатор параметров (АП) принимаемых сигналов, служит для измерения (оценки) параметров сигналов и распознавания типа разведываемого РЭС. Основные характеристики анализатора: количество измеряемых параметров сигналов, диапазон их возможных значений, точность измерения и разрешающая способность по каждому параметру.

Индикатор (И) обеспечивает визуальное представление данных для оперативной оценки обстановки экипажем. Устройство регистрации разведданных, используется для фиксации разведданных и последующей их обработки в ЭВМ или передачи на наземный пункт.

Запоминающее устройство (ЗУ) предназначено для хранения разведданных.

Устройство передачи данных (УПД) обеспечивает передачу собранных данных на пункт обработки разведывательной информации.

Основные тактические и технические характеристики станций РТР:

1) вероятность разведки – W_p, вероятность того, что сигнал РЭС противника будет принят и обработан;

2) максимальная дальность разведки – D_{p max} наибольшее расстояние между станцией РТР и работающим РЭС, при котором сигналы последнего обнаруживаются с заданными пороговыми значениями вероятностей W_ПО^пор и W_ЛТ^пор (обычно D_{p max} > D_{РЭС max})_.;

3) секторы ведения разведки в горизонтальной (азимутальной) и вертикальной (угломестной) плоскостях - Ф_АЗ и Ф_УМ ;

4) ширина диапазона разведываемых частот - или

коэффициент частотного перекрытия K_f =

В таблице 3 приведены примерные значения диапазонов частот и длин волн основных видов РЭС противника, подлежащих разведке.

Таблица 3

Применительно к РЛС и КРУ ракет диапазон разведываемых частот примерно равен от 100 до 15000 МГц, т.е. K_f = 150;

5) измеряемые координаты РЭС: дальность D, азимут и угол места ;

6) измеряемые параметры сигналов – , T_П, , T_пач, , , n_и и др.;

7) методы и точность измерения параметров.
