Регистр (цифровая техника)

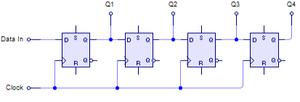

4-х разрядный сдвиговый регистр, преобразователь последовательного кода в параллельный и обратно

Регистр — последовательное логическое устройство, используемое для хранения n-разрядных двоичных слов (чисел) и выполнения преобразований над ними.

Регистр представляет собой упорядоченную последовательность триггеров, число которых соответствует числу разрядов в слове. С каждым регистром обычно связано комбинационное цифровое устройство, с помощью которого обеспечивается выполнение некоторых операций над словами.

Фактически любое цифровое устройство можно представить в виде совокупности регистров, соединённых друг с другом при помощи комбинационных цифровых устройств.

Основой построения регистров являются D-триггеры, RS-триггеры.

Операции в регистрах

Типичными являются следующие операции:

• приём слова в регистр;

• передача слова из регистра;

• поразрядные логические операции;

• сдвиг слова влево или вправо на заданное число разрядов;

• преобразование последовательного кода слова в параллельный и обратно;

• установка регистра в начальное состояние (сброс).

Классификация регистров

Регистры классифицируются^[1] по следующим видам:

• накопительные (регистры памяти, хранения)^[2][3];

• сдвигающие^{[4][5][6][7][8][9][10][11][12][13][14]}.

В свою очередь сдвигающие регистры делятся:

• по способу ввода-вывода информации:

• • параллельные - запись и считывание информации происходит одновременно на все входы и со всех выходов^[15];

  • последовательные - запись и считывание информации происходит в первый триггер, а та информация, которая была в этом триггере, перезаписывается в следующий - то же самое происходит и с остальными триггерами^[16][17];

  • комбинированные;

• по направлению передачи информации:

  • однонаправленные;

  • реверсивные^[18][19].

• по основанию системы счисления

• • двоичные

  • троичные

• • десятичные

Типы регистров

Регистром называется функциональный узел, осуществляющий приём, хранение и передачу информации. Регистры состоят из группы триггеров, обычно D. По типу приёма и выдачи информации различают 3 типа регистров:

• С последовательным приёмом и выдачей информации — сдвиговые регистры.

• С параллельным приёмом и выдачей информации — параллельные регистры.

• С параллельно-последовательным приёмом и выдачей информации

Сдвиговые регистры представляют собой последовательно соединённую цепочку триггеров. Основной режим работы — сдвиг разрядов кода от одного триггера к другому на каждый импульс тактового сигнала.

Параллельно-последовательный:

- Ввод осуществляется параллельно

- Вывод последовательно

Параллельные регистры

В параллельных (статических) регистрах схемы разрядов не обмениваются данными между собой. Общими для разрядов обычно являются цепи тактирования, сброса/установки, разрешения выхода или приема, то есть цепи управления. Пример схемы статического регистра, построенного на триггерах типа D с прямыми динамическими входами, имеющего входы сброса и выходы с третьим состоянием, управляемые сигналом EZ.

Сдвигающие (последовательные) регистры

Последовательные (сдвигающие) регистры представляют собою цепочку разрядных схем, связанных цепями переноса. В однотактных регистрах со сдвигом на один разряд вправо слово сдвигается при поступлении синхросигнала. Вход и выход последовательные (DSR – Data Serial Right).

Согласно требованиям синхронизации в сдвигающих регистрах, не имеющих логических элементов в межразрядных связях, нельзя применять одноступенчатые триггеры, управляемые уровнем, поскольку некоторые триггеры могут за время действия разрешающего уровня синхросигнала переключиться неоднократно, что недопустимо. Появление в межразрядных связях логических элементов, и тем более, логических схем неединичной глубины упрощает выполнение условий работоспособности регистров и расширяет спектр типов триггеров, пригодных для этих схем. Многотактные сдвигающие регистры управляются несколькими синхропоследовательностями. Из их числа наиболее известны двухтактные с основным и дополнительным регистрами, построенными на простых одноступенчатых триггерах, управляемых уровнем. По такту С1 содержимое основного регистра переписывается в дополнительный, а по такту С2 возвращается в основной, но уже в соседние разряды, что соответствует сдвигу слова. По затратам оборудования и быстродействию этот вариант близок к однотактному регистру с двухступенчатыми триггерами.

Регистры процессора

По назначению регистры процессора различаются на:

• аккумулятор — используется для хранения промежуточных результатов арифметических и логических операций и инструкций ввода-вывода;

• флаговые — хранят признаки результатов арифметических и логических операций;

• общего назначения — хранят операнды арифметических и логических выражений, индексы и адреса;

• индексные — хранят индексы исходных и целевых элементов массива;

• указательные — хранят указатели на специальные области памяти (указатель текущей операции, указатель базы, указатель стэка);

• сегментные — хранят адреса и селекторы сегментов памяти;

• управляющие — хранят информацию, управляющую состоянием процессора, а также адреса системных таблиц.

Троичные регистры

Троичные регистры строятся на троичных триггерах. Как и троичные триггеры, троичные регистры могут быть разных троичных систем кодирования троичных данных (троичных разрядов): трёхуровневая однопроводная, двухуровневая двухразрядная двухпроводная, двухуровневая трёхразрядная одноединичная трёхпроводная, двухуровневая трёхразрядная однонулевая трёхпроводная и др. Троичные трёхразрядные одноединичные N-разрядные регистры данных описаны в .

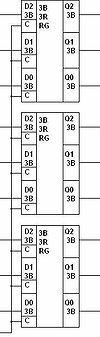

На рисунке справа приведена схема девятиразрядного параллельного статического стробируемого троичного регистра данных на трёх трёхразрядных параллельных статических стробируемых троичных регистрах данных в трёхбитной одноединичной системе троичных логических элементов (линии с обозначением "3В" - трёхпроводные), имеющего ёмкость в показательной позиционной троичной системе счисления 3⁹ = 19683 чисел (кодов).
